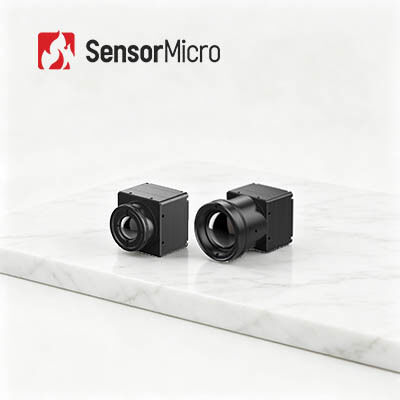

640x512 Risoluzione 12μm Dimensione pixel Modulo termico LWIR con interfacce standard multiple

  • 640x512 Resolution 12μm Pixel Size LWIR Thermal Module with Multiple Standard Interfaces
Luogo di origine Cina
Marca SensorMicro
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello COIN612G2
Quantità di ordine minimo 1 pezzo
Prezzo Negoziabile
Termini di pagamento L/C, T/T
Dettagli
Misurare 25,4×25,4×15,7 mm Risoluzione 640x512/12μm
NET ≤25mK/F1,0/25℃ Gamma spettrale 8~14μm
Peso del nucleo nudo 15±1g Consumo energetico tipico 0.65W
Evidenziare

modulo termico di 640x512 LWIR

,

Modulo termico standard multiplo di LWIR
Lasciate un messaggio
Descrizione di prodotto
Modulo termico LWIR 640x512 / 12μm Interfacce standard multiple non raffreddate
Panoramica del prodotto

Modulo a infrarossi non raffreddato LWIR 640X512 / 12μm integrato in termocamera e telecamera a infrarossi

Il modulo telecamera termica a infrarossi COIN612G2 adotta la tecnologia microbolometrica VOx da 12μm all'avanguardia e integra un rilevatore termico a infrarossi WLP (wafer level package) 640x512. È dotato di visualizzazione precisa e presentazione nitida delle immagini, dimensioni compatte e basso costo.

Grazie alla sua struttura completamente ottimizzata, al basso consumo energetico e alle varie interfacce standard, il modulo telecamera a infrarossi COIN612G2 può fornire ai clienti configurazioni standard. Sono inoltre disponibili soluzioni OEM personalizzate per soddisfare requisiti specifici. Si integra facilmente in molti dispositivi, tra cui telecamere di sicurezza, termocamere e unità di polizia e vigili del fuoco.

Caratteristiche principali
  • Presentazione dell'immagine termica nitida e nitida
  • Una varietà di soluzioni di integrazione di successo
  • Interfacce standard multiple per una facile integrazione
Specifiche del prodotto
Modello COIN612G2
Indicatori dei rilevatori IR
Materiale sensibile VOx
Risoluzione 640×512
Dimensione pixel 12μm
Risposta spettrale 8μm ~ 14μm
NET tipico ≤25mK/F1,0/25℃
Elaborazione delle immagini
Frequenza fotogrammi digitali 25/30/50Hz
Orario di avvio 6s
Video analogico PAL/NTSC
Video digitale GREZZO/YUV422
Algoritmo di immagine Correzione della non uniformità (NUC)
Riduzione del rumore 3D (3DNR)
Soppressione del rumore 2D (DNS)
Compressione della gamma dinamica (DRC)
Miglioramento dei bordi (EE)
Visualizzazione delle immagini 10 tipi (Bianco caldo/Lava/Ferro rosso/Ferro caldo/Medico/Artico/Arcobaleno 1/Arcobaleno 2/Tinta/Nero caldo)
Software per computer
Software ICC Controllo del modulo e visualizzazione video
Elettrico
Interfaccia esterna standard 50 pin: DF40C-50DP-0.4V(51), (HRS,maschio)
Scheda di estensione USB3.0/USB2.0/VPC/USB2.0&VPC
Interfaccia di comunicazione TTL-232/USB2.0
Interfaccia video digitale DVP8/DVP16/USB2.0/BT.656/LVDS
Tensione di alimentazione 4,5~5,5 V
Consumo energetico tipico 0,65 W
Meccanico
Dimensioni del nucleo nudo (mm) 25,4×25,4×15,7
Peso del nucleo nudo (g) 15±1g
Adattabilità ambientale
Temperatura operativa -40℃~+70℃
Temperatura di conservazione -45℃~+85℃
Umidità 5%~95%, senza condensa
Vibrazione 5,35 g, vibrazione casuale, 3 assi
Impatto Mezza onda sinusoidale, 40 g/11 ms, direzione dell'impatto asse X, 3 volte
Certificazione ROHS2.0/REACH
Lente ottica
Lente ottica Messa a fuoco fissa atermica: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm/50 mm/70 mm
Livello di protezione IP67 (lente anteriore)
Applicazioni industriali

Il modulo sensore a infrarossi VOx LWIR non raffreddato COIN612G2 è ampiamente utilizzato nel monitoraggio della sicurezza, nella visione industriale, nell'osservazione esterna, nella lotta antincendio e nel salvataggio, nell'ADAS, nella visione artificiale, ecc.

Il tuo partner di fiducia nel rilevamento a infrarossi
Profonda competenza tecnica
Con molti anni di esperienza nella ricerca, nello sviluppo e nell'applicazione della tecnologia dei sensori a infrarossi, abbiamo sviluppato solide capacità nella progettazione di chip, nella fabbricazione di wafer, nell'imballaggio e nei test, nonché nell'integrazione di sistemi. Le nostre solide basi ci consentono di fornire continuamente prodotti innovativi e affidabili che soddisfano le richieste del mercato in continua evoluzione.
Focalizzato sull'innovazione e l'implementazione pratica nel rilevamento a infrarossi
Ci impegniamo a promuovere innovazioni tecnologiche nel campo della termografia, spingendo costantemente i limiti in termini di NETD, SWaP e temperatura operativa. I nostri prodotti sono costantemente leader nelle applicazioni di sicurezza, monitoraggio industriale, sistemi intelligenti e altro ancora.
Portafoglio di prodotti diversificato
Supportati da ricerca e sviluppo indipendenti e da molteplici percorsi tecnici, offriamo una gamma completa di componenti di rilevamento a infrarossi, sia raffreddati che non raffreddati, fornendo soluzioni su misura per un'ampia varietà di settori.
La rigorosa convalida dell'affidabilità garantisce la garanzia della qualità
Supportati da un solido sistema di gestione della qualità, i nostri prodotti vengono sottoposti a molteplici procedure di test durante tutta la produzione per garantire stabilità e affidabilità a lungo termine.
Supporto tecnico professionale e servizi di sviluppo congiunto
Il nostro team di ingegneri lavora a stretto contatto con i team di ricerca e sviluppo e di prodotto dei clienti per accelerare l'integrazione dei sistemi, migliorare l'efficienza e ridurre il time-to-market. Il tuo successo è la nostra missione condivisa.
Domande frequenti
1. Cos'è la termografia a infrarossi?
La termografia a infrarossi è un metodo che utilizza la radiazione infrarossa e l'energia termica per raccogliere informazioni sugli oggetti. In base alla differenza di radiazione tra l'oggetto e l'ambiente di fondo e alla differenza di radiazione di ciascuna parte dell'oggetto stesso, l'immagine termica a infrarossi può mostrare la fluttuazione della radiazione di ciascuna parte della scena, mostrando così le caratteristiche della scena.
2. Qual è il vantaggio della termografia a infrarossi?
  • Vedere attraverso l'oscurità totale
  • Identificazione sotto camuffamento
  • Rilevamento a lungo raggio
  • Rilevamento della distribuzione del calore
  • Misurazione della temperatura senza contatto
  • Consapevolezza occupazionale
3. Quali sono le applicazioni della termografia a infrarossi?
La misurazione della temperatura e l'imaging per tutte le condizioni atmosferiche sono due funzioni fondamentali della tecnologia di imaging termico a infrarossi. I prodotti sviluppati sulla base di queste due tecnologie sono ampiamente utilizzati nei settori dell'energia elettrica, della sicurezza e del monitoraggio, della produzione industriale, della ricerca scientifica, delle cure mediche e di altri campi tradizionali.
