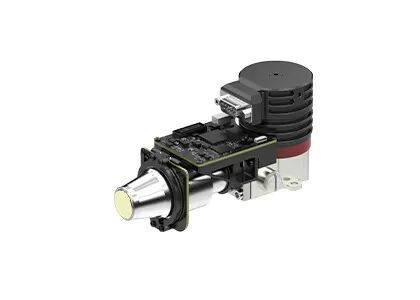

Il modulo termico 320x256/30μm MCT MWIR della macchina fotografica dell'alta sensibilità si è raffreddato
| Luogo di origine | Provincia di Wuhan, Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | EYAS330 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | negotiable |
| Termini di pagamento | L/C,T/T |
Dettagli
| Risoluzione | 320x256/30μm | Frequenza fotogrammi | 1~200Hz regolabile |
|---|---|---|---|
| Misurare | 142x58,5x71mm | Peso | ≤680g |
| NET | ≤9mK | Gamma spettrale | 3,7~4,8μm |
| Evidenziare | Modulo termico 320x256 della macchina fotografica,modulo termico della macchina fotografica 680g,modulo della macchina fotografica di 9mK MWIR |
||
Descrizione di prodotto
Modulo ad infrarossi raffreddati ad alta sensibilità 320x256 / 30μm MCT MWIR con scheda di prossimità
Descrizione del prodotto
Il modulo EYAS330 AD è un modulo a infrarossi raffreddato analogico-digitale basato su formati 320x256 a 30μm di altezza IR FPA. Il NETD tipico di EYAS330 è inferiore a 9mK.L'alta sensibilità garantisce il rilevamento o il riconoscimento di differenze di radiazione infrarossi molto piccole a molto lunga distanza.
Questo modulo AD include una scheda di prossimità che fornisce il tempo FPA, e le sorgenti di alimentazione sensibili.l'interfaccia Camera Link fornisce dati grezzi a 16 bit che semplificano notevolmente l'integrazione del rilevatore nel sistema.
Pertanto, il modulo EYAS330 consente ai clienti OEM di effettuare facilmente una prova di accettazione rapida sul rilevatore a infrarossi raffreddato C330M 320x256/30μm,avviare un rapido sviluppo secondario e ridurre il loro periodo di sviluppo di moduli a infrarossi raffreddati o telecamere termiche a infrarossi complete o sistemi basati su rilevatori a infrarossi raffreddati;.
Caratteristiche principali
- Facile da sviluppare e integrare
- Interfaccia Cameralink Output 16bit Dati grezzi, controllo delle porte seriali
- Struttura integrata, le dimensioni sono coerenti con il rilevatore.
- 5V a alimentazione singola
- Capace di catturare bersagli in movimento ad alta velocità
Specificativi del prodotto
| Modello | EYAS330 |
| Performance del rilevatore IR | |
| Risoluzione | 320x256 |
| Pitch dei pixel | 30 μm |
| Cryocooler | RS058 |
| Intervallo spettrale | 30,7 μm·4,8 μm MW |
| Tempo di raffreddamento (25°C) | ≤ 6 minuti |
| NETD ottimale (20°C) | ≤ 9mK |
| Modalità di funzionamento | |
| Frequenza di fotogramma | 1~200Hz regolabile |
| Modalità di funzionamento | Snapshot; modalità di integrazione ITR/IWR; modalità Windows; antifioritura |
| Specifica elettrica | |
| Interfaccia esterna standard | QSH 60 pin |
| Video digitale | Cameralink: Output 16 bit Raw Data |
| Sincronizzazione esterna | CC1: Sincronizzazione esterna INT/Frame; CC2: Sincronizzazione esterna MC |
| Comunicazione | Port seriale Cameralink: TFG+/-, TC+/-; 9600bps |
| Fornitore di energia | 1 pannello di visualizzazione di canale: 5V 1 canale di criocolore: 24V |
| Consumo di energia stabile | 7W |
| Dimensione (mm) | 142 × 58,5 × 71 |
| Peso | ≤ 680 g |
| Temperatura di funzionamento | -40°C ~ +60°C |
| Magnitudine delle vibrazioni | Vibrazione: GJB Trasporti ad alta velocità montati su veicoli Shock: Mezza onda seno, 40 g 11 ms, 3 assi 6 direzioni 3 volte ciascuno |
Applicazioni industriali
Il modulo di imaging termico EYAS330 è ampiamente utilizzato in molti settori come il sistema di monitoraggio remoto, il sistema di miglioramento della visione in volo, il carico utile multi-sensore, ecc.
La nostra linea di prodotti
Alta sensibilità e prestazioni eccellenti
Tecnologia leader mondiale nell'industria infrarossa
Disponibili vari rilevatori a infrarossi
Detettori IR sia non raffreddati che raffreddati, in diversi formati e dimensioni di pixel
Produzione in volume per garantire una consegna rapida
Tre linee di produzione con una capacità di produzione annuale fino a milioni di rivelatori.
Domande frequenti
1Che cos'e' un rilevatore MCT/HgCdTe?
MCT, chiamato anche HgCdTe, si riferisce al mercurio-cadmio-telluride che è un composto chimico di tellururo di cadmio (CdTe) e tellururo di mercurio (HgTe) e un materiale comune nei fotodetettori.Il rivelatore MCT/HgCdTe è un rivelatore fotoconduttore che opera in un ambiente criogenico e può rilevare le radiazioni infrarosseÈ più sensibile dei sensori termici.
2Che cos'e' il rilevatore T2SL?
T2SL si riferisce a Superreticolo di tipo II, che è un materiale artificiale con eterogiunzione periodica di crescita alternata a dimensioni nanometriche.come grande massa effettiva degli elettroniRispetto al rivelatore ad infrarossi MCT, il rivelatore ad infrarossi T2SL ha una buona uniformità dei materiali, un basso costo, un elevato grado di efficienza quantistica e un elevato coefficiente di assorbimento.e prestazioni simili a quelle del rilevatore a infrarossi MCT nella banda di onde medie e lunghe, ma ha grandi vantaggi in banda d'onda molto lunga.
