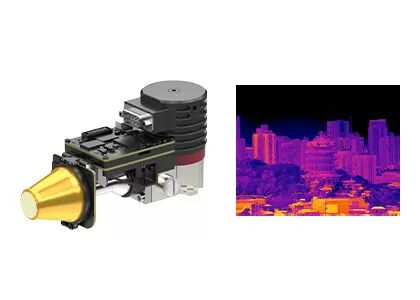

1280x1024 / modulo dell'ANNUNCIO raffreddato rivelatore di 12μm MCT IR per integrazione veloce
| Luogo di origine | Provincia di Wuhan, Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | EYAS1212 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | negotiable |
| Termini di pagamento | L/C,T/T |
Dettagli
| Risoluzione | 1280x1024/12μm | Alta sensibilità | NETTO ≤20mK |
|---|---|---|---|
| Consumo energetico | 9W | Gamma spettrale | 3,7~4,8μmMW |
| Misurare | 149x58,5x71 mm | Peso | ≤680g |
| Evidenziare | rivelatore di 1280x1024 Mct Ir,rivelatore di 5V Mct Ir |
||
Descrizione di prodotto
Modulo AD raffreddato con rilevatore ad infrarossi raffreddato MWIR MCT 1280x1024/12μm per una rapida integrazione
Descrizione del prodotto
I moduli AD raffreddati della serie EYAS hanno la funzione di preamplificatore per convertire il segnale analogo dei rilevatori a infrarossi raffreddati in un output di flusso video digitale.È disponibile con diversi formati di risoluzione e diverse bande d'onda. EYAS1212 è un membro della famiglia EYAS con grande array 1280x1024 / 12μm MWIR raffreddato rivelatore a infrarossi integrato.
Il modulo EYAS1212 AD lo rende un acceleratore per i clienti OEM per effettuare test di accettazione rapida su un rivelatore a infrarossi raffreddato da 1280x1024/12μm,avviare un rapido sviluppo secondario e ridurre il loro periodo di sviluppo di moduli a infrarossi raffreddati o telecamere termiche a infrarossi complete o sistemi basati su rilevatori a infrarossi raffreddati;.
Caratteristiche principali
- Facile da sviluppare e integrare
- Interfaccia Cameralink Output 16bit Dati grezzi, controllo delle porte seriali
- Struttura integrata, le dimensioni sono coerenti con il rilevatore.
- 5V a alimentazione singola
- Capace di catturare bersagli in movimento ad alta velocità
Specificativi del prodotto
| Modello | EYAS1212 |
| Performance del rilevatore IR | |
| Risoluzione | 1280x1024 |
| Pitch dei pixel | 12 μm |
| Cryocooler | RS058F |
| Intervallo spettrale | 30,7 μm·4,8 μm MW |
| Tempo di raffreddamento (25°C) | ≤ 6 minuti |
| NETD ottimale (20°C) | ≤ 20mK |
| Modalità di funzionamento | |
| Frequenza di fotogramma | 1~100Hz regolabile |
| Modalità di funzionamento | Snapshot; modalità di integrazione ITR/IWR; modalità Windows; antifioritura |
| Specifica elettrica | |
| Interfaccia esterna standard | QSH 60 pin |
| Video digitale | Cameralink: Output 16 bit Raw Data |
| Sincronizzazione esterna | CC1: Sincronizzazione esterna INT/Frame; CC2: Sincronizzazione esterna MC |
| Comunicazione | Port seriale Cameralink: TFG+/-, TC+/-; 9600bps |
| Fornitore di energia | 1 pannello di visualizzazione di canale: 5V 1 canale di criocolore: 24V |
| Consumo di energia stabile | 9W |
| Dimensione (mm) | 149×58,5×71 |
| Peso | ≤ 680 g |
| Temperatura di funzionamento | -40°C ~ +60°C |
| Magnitudine delle vibrazioni | Vibrazione: GJB Trasporti ad alta velocità montati su veicoli Shock: Mezza onda seno, 40 g 11 ms, 3 assi 6 direzioni 3 volte ciascuno |
Applicazioni industriali
Il modulo di imaging termico EYAS1212 è ampiamente utilizzato in molti settori come il sistema di monitoraggio remoto, il sistema di miglioramento della visione in volo, il carico utile multi-sensore, ecc.
I nostri vantaggi
Personalizzazione del prodotto: regolare le configurazioni e adattare gli algoritmi per soddisfare i requisiti specifici del settore
Supporto tecnico e formazione in loco: fornire ai clienti principali una formazione pratica sulla configurazione del sistema e sulla formazione operativa
Innovazione congiunta per nuovi prodotti e mercati: collaborazione con i clienti per sviluppare congiuntamente soluzioni di applicazione a infrarossi innovative
Domande frequenti
1Cos'è l'imaging termico a infrarossi?
L'imaging termico a infrarossi è un metodo che utilizza radiazioni infrarosse ed energia termica per raccogliere informazioni sugli oggetti, al fine di formulare immagini di essi,o ottenere informazioni di temperatura degli oggetti, anche in ambienti di scarsa visibilità.
2Come funziona l'imaging termico a infrarossi?
Il sistema di imaging termico a infrarossi è una tecnologia passiva di rilevamento e identificazione senza contatto a infrarossi.Focalizza la radiazione infrarossa della scena sul rilevatore infrarosso del piano focale attraverso il sistema ottico infrarosso che può passare attraverso la radiazione infrarossaIl rilevatore termico converte il segnale di radiazione di diversa intensità nel segnale elettrico corrispondente e quindi, attraverso l'amplificazione e l'elaborazione video,forma l'immagine a infrarossi che può essere osservata ad occhio nudo.
