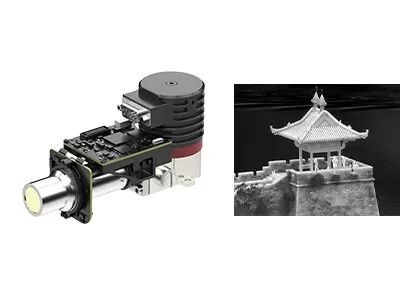

Il centro termico 640x512 15μm della macchina fotografica di RS058 T2SL ha raffreddato l'integrazione infrarossa del rivelatore
| Luogo di origine | Provincia di Wuhan, Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | EYAS615L |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | negotiable |
| Termini di pagamento | L/C,T/T |
Dettagli
| Risoluzione | 640x512/15μm | NET | ≤25mK |
|---|---|---|---|
| Gamma spettrale | 7,7~9,5μm (LW) | Frequenza fotogrammi | 1~160Hz regolabile |
| Misurare | 148x58,5x71mm | Peso | ≤680g |
| Evidenziare | Il centro termico della macchina fotografica RS058,680g ha raffreddato l'integrazione infrarossa del rivelatore,il centro termico della macchina fotografica 640x512 |
||
Descrizione di prodotto
Acceleratore per 640x512 / 15μm RS058 T2SL Integrazione del rilevatore a infrarossi raffreddato LWIR
Descrizione del prodotto
I moduli AD raffreddati della serie EYAS hanno la funzione di preamplificatore per convertire il segnale analogo dai rilevatori IR raffreddati in un output di flusso video digitale.È disponibile con diversi formati di risoluzione e diverse bande d'onda. EYAS615L è un membro della famiglia EYAS con rilevatore a infrarossi T2SL LWIR 640x512 / 15μm e criocolore RS058 integrato.
Il modulo AD EYAS615L offre una frequenza di fotogrammi fino a 160 Hz, ideale per applicazioni che richiedono l'osservazione di oggetti in rapido movimento.Il pannello di prossimità è dotato di EYAS615L, che lo rende un acceleratore per i clienti OEM per effettuare test di accettazione rapida sui rilevatori a infrarossi, avviare un rapido sviluppo secondario e ridurre il loro periodo di sviluppo di moduli e prodotti completi basati su rivelatori a infrarossi raffreddati.
Caratteristiche principali
- Facile da sviluppare e integrare
- Interfaccia Cameralink Output 16bit Dati grezzi, controllo delle porte seriali
- Struttura integrata, le dimensioni sono coerenti con il rilevatore.
- 5V a alimentazione singola
- Capace di catturare bersagli in movimento ad alta velocità
Specificativi del prodotto
| Modello | EYAS615L |
| Performance del rilevatore IR | |
| Risoluzione | 640x512 |
| Pitch dei pixel | 15 μm |
| Cryocooler | RS058 |
| Intervallo spettrale | 70,7 μm-9,5 μm LW |
| Tempo di raffreddamento (25°C) | ≤ 5,5 minuti |
| NETD ottimale (20°C) | ≤ 25mK |
| Modalità di funzionamento | |
| Frequenza di fotogramma | 1~160Hz regolabile |
| Modalità di funzionamento | Snapshot; ITR & Interlace Binning Integration Mode; Windows Mode; Anti-fioritura |
| Specifica elettrica | |
| Interfaccia esterna standard | QSH 60 pin |
| Video digitale | Cameralink: Output 16 bit Raw Data |
| Sincronizzazione esterna | CC1: Sincronizzazione esterna INT/Frame; CC2: Sincronizzazione esterna MC |
| Comunicazione | Port seriale Cameralink: TFG+/-, TC+/-; 9600bps |
| Fornitore di energia | 1 pannello di visualizzazione di canale: 5V 1 canale di criocolore: 24V |
| Consumo di energia stabile | 9W |
| Dimensione (mm) | 148 × 58,5 × 71 |
| Peso | ≤ 680 g |
| Temperatura di funzionamento | -40°C ~ +60°C |
| Magnitudine delle vibrazioni | Vibrazione: GJB Trasporti ad alta velocità montati su veicoli Shock: Mezza onda seno, 40 g 11 ms, 3 assi 6 direzioni 3 volte ciascuno |
Applicazioni industriali
Il modulo di imaging termico EYAS615L è ampiamente utilizzato in molti settori come il sistema di monitoraggio remoto, il sistema di miglioramento della visione in volo, il carico utile multi-sensore, ecc.
La nostra linea di prodotti
Alta sensibilità e prestazioni eccellenti
Tecnologia leader mondiale nell'industria infrarossa
Disponibili vari rilevatori a infrarossi
Detettori IR sia non raffreddati che raffreddati, in diversi formati e dimensioni di pixel
Produzione in volume per garantire una consegna rapida
Tre linee di produzione con una capacità di produzione annuale fino a milioni di rivelatori.
Domande frequenti
1Come scegliere una risoluzione adeguata del rilevatore a infrarossi?
Se la qualità dell'immagine non è elevata, la qualità dell'immagine può essere ridotta.si può scegliere il rivelatore a infrarossi con bassa risoluzioneSe hai bisogno di un'immagine molto chiara per alcuni scopi speciali, come il monitoraggio remoto, puoi scegliere un rivelatore ad alta risoluzione a infrarossi di 1280x1024.
2Come scegliere il giusto pseudo colore per le immagini termiche?
- Il bianco grigio è più adatto per il bersaglio con piccola differenza di temperatura
- Il rosso e il blu sono più adatti per la scena in cui è necessario trovare i punti problematici.
- Il rosso di ferro e' la palette di colori standard dell'industria energetica.
Nota: non importa quale palette scegli, la temperatura termica non cambierà affatto.
3. Come scegliere una lente termica per telecamere ad infrarossi adatta?
- L'obiettivo standard può raggiungere bersagli normali a distanza adeguata
- per il teleobiettivo, è adatto per bersagli relativamente piccoli e da lungo raggio
- Per vedere più dettagli di oggetti a distanza ravvicinata, l'obiettivo grandangolare è meglio.
- Le lenti macro sono per vedere bersagli molto piccoli a distanza ravvicinata, come circuiti di chip.
