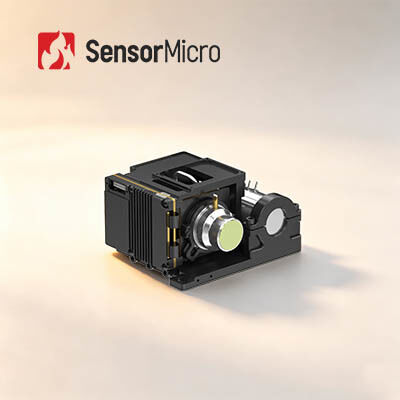

Alta sensibilità 1024×768 Risoluzione 10μm Pixel Pitch Camera Termica Modulo della fotocamera raffreddata
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | GAVINGC1010HMG |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 1024×768 | Passo pixel | 10μm |
|---|---|---|---|
| NET | 20 mK(F2); 25 mK(F4) | Gamma spettrale | 3,7~4,8μmMW |
| Dimensioni compatte | 87×94×54,5 mm | Peso | ≤ 460 g |
| Evidenziare | il centro termico della macchina fotografica 640x512,Il centro termico della macchina fotografica RS058,900g ha raffreddato il modulo della macchina fotografica |
||
Descrizione di prodotto
Modulo fotocamera raffreddato con nucleo termocamera ad alta sensibilità 1024×768 / 10μm
Panoramica del prodotto
Il nucleo della fotocamera a infrarossi GAVIN GC1010HMG integra un rilevatore a infrarossi raffreddato HOT MWIR da 1024×768/10μm, che offre un array più ampio e pixel più piccoli rispetto a GAVIN GC615HMG, ottenendo immagini più chiare con dettagli più fini. In combinazione con algoritmi di elaborazione delle immagini di nuova generazione, offre immagini stabili e di alta qualità, mentre la tecnologia HOT consente ottimizzazioni SWaP di livello successivo con un design più piccolo e leggero e un basso consumo energetico.
In qualità di produttore leader di moduli di imaging termico, forniamo ai clienti un'ampia varietà di soluzioni di integrazione mature. Utilizzando i moduli della telecamera a infrarossi, è conveniente per loro condurre uno sviluppo secondario e ridurre i tempi di ricerca e sviluppo indipendenti.
Caratteristiche principali
- Qualità superiore con FPA più grande e dimensioni dei pixel più piccole
- Sviluppato sulla base di un rilevatore a infrarossi raffreddato HOT MWIR di grande formato 1024×768/10μm, che fornisce immagini chiare e ampio campo visivo
- Dotato di algoritmi di elaborazione delle immagini di nuova generazione tra cui DRC, riduzione del rumore 2D/3D e miglioramento dei bordi EE per una qualità dell'immagine superiore
- La dimensione dei pixel più piccola di 10μm fornisce una risoluzione spaziale più elevata e un migliore rapporto segnale-rumore
- Ottimizzazione SWaP guidata dalla tecnologia HOT
- Supporta il funzionamento ad alta temperatura da 150 K, con tempo di raffreddamento ≤ 4 minuti
- Dimensioni compatte: 87×94×54,5 mm, leggero: 460 g
- Interfacce ricche, integrazione semplice
- Supporta interfacce CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/fibra ottica
- Output flessibile di immagini RAW/YUV
Specifiche del prodotto
| Modello | Nucleo della fotocamera a infrarossi raffreddata GAVIN GC1010HMG HOT MWIR |
| Risoluzione | 1024×768 |
| Dimensione pixel | 10μm |
| Risposta spettrale | 3,7μm±0,2μm～4,8μm±0,2μm |
| Rilevatore IR NETD(23℃) | 20 mK(F2) 25 mK(F4) |
| Frequenza fotogrammi | 50Hz |
| Zoom digitale | Zoom digitale continuo da 1× a 8× |
| Direzione dell'immagine | Capovolgi orizzontalmente/verticalmente/diagonalmente |
| Algoritmo di immagine | DRC, riduzione del rumore delle immagini 2D/3D, EE |
| Video analogico | PAL/NTSC |
| Video digitale | Standard: DVP/LVDS/USB2.0 Opzione: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibra ottica monomodale/Fibra ottica multimodale |
| Sincronizzazione esterna | Norma: LV-TTL Opzione: RS422/LVDS |
| Comunicazione | Standard: USB 2.0/LV-TTL Opzione: RS422/CAN/USB3.0/GigE |
| Alimentazione elettrica | 12V±1V |
| Consumo energetico costante (23 ℃) | ≤8W |
| Tempo di raffreddamento (23 ℃) | ≤4min |
| Dimensioni (mm) | 87×94×54,5 |
| Peso (g) | ≤460 |
| Temperatura operativa | -40℃~+71℃ |
| Opzioni obiettivo | Messa a fuoco fissa: 25 mm/F2 |
Applicazioni industriali
Il modulo telecamera termica a infrarossi GAVIN GC1010HMG è ampiamente utilizzato in molti settori come NDT, monitoraggio ambientale, sorveglianza a lungo raggio, ricerca scientifica ecc.
I nostri vantaggi
- Alta sensibilità e prestazioni eccellenti
- Tecnologia leader a livello mondiale nel settore degli infrarossi
- Disponibili vari rilevatori a infrarossi
- Rivelatori IR sia non raffreddati che raffreddati in diversi formati e dimensioni di pixel
- Produzione in volumi per garantire una consegna rapida
- Tre linee di produzione con capacità produttiva annua fino a milioni di rilevatori
Domande frequenti
1. Che cos'è il rilevatore a infrarossi/sensore di immagine termica?
Le onde infrarosse non possono essere viste dall'occhio umano. Il rilevatore a infrarossi/sensore di immagine termica è un dispositivo ottico-elettrico che reagisce alla radiazione infrarossa e all'energia termica e la converte in segnale elettrico e quindi emette immagini termiche visibili.
2. Cos'è il WLP?
WLP si riferisce al pacchetto a livello di wafer. Si tratta del processo di completamento dell'imballaggio sotto vuoto direttamente sull'intero wafer MEMS, quindi di incisione e taglio per creare un singolo sensore a infrarossi. Insieme al pacchetto in metallo e al pacchetto in ceramica, rappresentano i 3 principali formati di pacchetto dei rilevatori a infrarossi non raffreddati.
3. Qual è il vantaggio del WLP?
I rilevatori IR WLP sono appositamente progettati per soddisfare i requisiti di miniaturizzazione e basso costo nell'applicazione della tecnologia a infrarossi al mercato dell'elettronica di consumo. Ora offriamo una varietà di soluzioni di moduli a infrarossi WLP per promuovere nuove applicazioni nei mercati emergenti.
