xRisoluzione | 1280x1024/12μm | NETD | <50mK |
---|---|---|---|
Ampiezza dello spettro | 8~14μm | Dimensione | 20x20x10.4mm |
Evidenziare | Modulo termico di alta risoluzione della macchina fotografica del VOx,Modulo termico di alta risoluzione 1280x1024 della macchina fotografica |

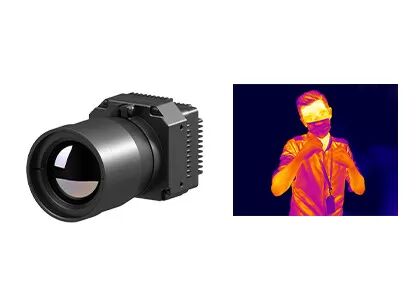

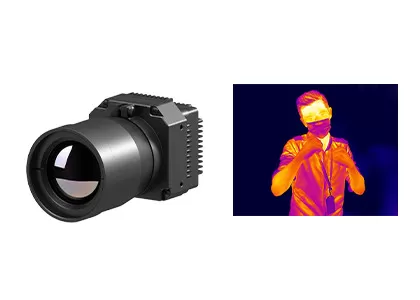

Modulo non raffreddato della macchina fotografica del termale del VOx LWIR 1280x1024/12μm per la misura industriale di temperatura
PLUG1212R è uno del modulo infrarosso non raffreddato della macchina fotografica di serie di PLUG-R sviluppato da tecnologia dei sensori globale (GST). Adotta il rivelatore infrarosso non raffreddato di microbolometer del VOx di matrice del piano focale preferito il mercato, circuito professionale di elaborazione dei segnali e la piattaforma di elaborazione di immagini, completamente trasforma la radiazione infrarossa dell'obiettivo nei dati della temperatura. La sua misura della temperatura è disponibile e la gamma di temperature può essere infuriarsi personalizzabile dal ℃ -20℃~150 per la misura industriale della temperatura.
Con grande risoluzione di matrice 1280x1024, il modulo termico non raffreddato di PLUG1212R ha potuto presentare più dettagli d'immagine e sostiene il più grande campo visivo. Fuoco di risoluzione spaziale riduttrice di offerta di dimensione del pixel di 12µm migliore il più breve e della lente ottica della partita raggiungere la stessa missione della gamma.
- Passo del pixel: 12μm
- Risoluzione: 1280x1024
- Campo: 8μm -14μm
- Alta sensibilità: NETD<30mk>
- Gamma di temperature: -20℃~150℃, 100℃~550℃
- Accuratezza di temperatura: ±2℃ o ±2%
- Alta affidabilità & forte adattabilità ambientale.
Modello | PLUG1212R |
Prestazione del rivelatore di IR | |
Risoluzione | 1280x1024 |
Passo del pixel | 12μm |
Ampiezza dello spettro | 8~14μm |
NETD | <30mk> |
Elaborazione di immagini | |
Frame per secondo | 25Hz |
Tempo di partenza | <25s> |
Video analogico | / |
Video di Digital | HDMI/RAW/YUV/BT1120 |
Componente di estensione | USB/Camerlink |
Attenuazione del modo | Lineare/istogramma/misto |
Zoom di Digital | 1~8X zoom continuo, dimensione di punto 1/8 |
Esposizione di immagine | Colore caldo/bianco caldo/pseudo nero |
Direzione di immagine | Orizzontalmente/verticalmente/diagonalmente vibrazione |
Algoritmo di immagine | NUC/AGC/IDE |
Specificazione elettrica | |
Interfaccia esterna standard | interfaccia 50pin_HOURS |
Modo di comunicazione | RS232-TTL, 115200bps |
Tensione di rifornimento | 5±0.5V |
Misura di temperatura | |
Gamma di temperatura di funzionamento | -10°C~50°C |
Gamma di temperature | -20°C~150°C, 100°C~550°C |
Accuratezza di temperatura | ±2°C o ±2% (prenda il valore massimo) |
SDK | ARM/Windows/Linux SDK, termografia a schermo pieno |
Caratteristiche fisiche | |
Dimensione (millimetri) | 56x56x40.2 |
Peso | ≤200g |
Adattamento ambientale | |
Temperatura di operazione | -40°C ~ +70°C |
Temperatura di stoccaggio | -45°C ~ +85°C |
Umidità | 5%~95%, senza condensazione |
Vibrazione | Vibrazione casuale 5.35grms, asse 3 |
Scossa | Semionda sinusoidale, 40g/11ms, 3 direzione di asse 6 |
Ottica | |
Lente facoltativa | Fuoco fisso atermico: 19mm/25mm |
Il modulo di immagine all'infrarosso di PLU1212R è ampiamente usato nell'elettricità di potere, nella visione artificiale, nell'ispezione della costruzione, ecc. petrochimico metallurgico.
1. Come scegliere risoluzione infrarossa adeguata del rivelatore?
Dipende dai bisogni e dalle applicazioni reali dei vostri prodotti ed il prezzo è inoltre un fattore che deve essere considerato. Se la qualità di immagine non è alta, potete scegliere il rivelatore infrarosso con risoluzione bassa, quale 120x90, 256x192, 400x300. Se avete bisogno di un'immagine molto chiara per alcuni scopi speciali, quale monitoraggio a distanza, potete scegliere un rivelatore infrarosso di alta risoluzione di 1280x1024.
2. Come selezionare giusto pseudo colore per registrazione di immagini termiche?
- Il bianco grigio è più adatto ad obiettivo con la piccola differenza della temperatura
- Il rosso ed il blu sono più adatti a scena dove i punti di problema devono essere trovati.
- Il rosso del ferro è la tavolozza di colore standard del settore produzione energia.
Nota: nessuna materia che la tavolozza che scegliete, la temperatura termica non cambierà affatto.
3.How per scegliere un obiettivo termico infrarosso adatto?
- La lente standard può raggiungere gli obiettivi normali con la distanza appropriata
- Per il teleobiettivo, è adatto ad obiettivi che è relativamente piccolo e deve essere osservato da un'interurbana
- Per vedere più dettaglio degli oggetti alla distanza vicina, il grandangolo è migliore.
- L'obiettivo macro è per vedere l'obiettivo molto metallico con la distanza vicina, quale il circuito di chip.
