Il centro di piccola dimensione 400x300 COIN417G2 di registrazione di immagini termiche di Wave lungo
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xRisoluzione | μm di 384x288 /17 | NETD | ≤50mK |
---|---|---|---|
Ampiezza dello spettro | 8~14μm | Dimensione | 21x22.3x15.6mm (con la lente di 9.1mm) |
Gamma di temperature | -20℃~+550℃ (personalizzabile) | Accuratezza di temperatura | ±3℃ o ±3% |
Evidenziare | Il centro 400x300 di registrazione di immagini termiche,Il centro di registrazione di immagini termiche del VOx,il centro termico della macchina fotografica 384x288 |

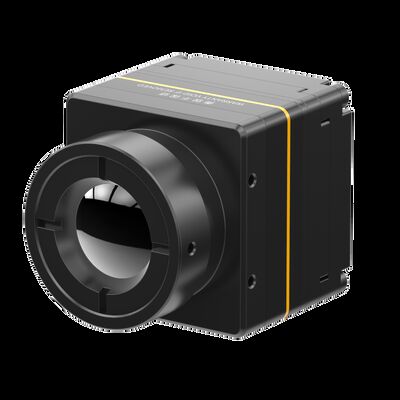

Il centro di piccola dimensione 400x300 COIN417G2 di registrazione di immagini termiche di Wave lungo
Il centro non raffreddato della macchina fotografica di registrazione di immagini termiche di FPA con il rivelatore infrarosso 400x300
Il modulo infrarosso non raffreddato COIN417G2 è una nuova generazione che la versione di COIN417 si è sviluppata da tecnologia dei sensori globale (GST). Integra il rivelatore di immagine all'infrarosso del pacchetto del wafer del μm di 400x300@17 (WLP), il circuito di elaborazione dei segnali di rendimento elevato e l'algoritmo livellati di elaborazione di immagini quale la correzione di non uniformità (NUC), riduzione di rumore 3D (3DNR), 2D riduzione di rumore (DNS), compressione della gamma dinamica (DRC), potenziamento di bordo (EE).
Le caratteristiche infrarosse del modulo COIN417G2 nella presentazione termica tagliente e croccante di immagine, nella dimensione compatta e nel basso costo. Inoltre ha una funzione termografica facoltativa con l'immagine di misura da ℃ -20℃~550 per la misura industriale della temperatura.
Il modulo termico COIN417G2 è utilizzato nella termografia, monitoraggio di sicurezza, la lotta contro l'incendio & salvataggio, aria aperta, AIoT, l'hardware astuto, carico utile dei UAVs, ADAS ecc.
La tecnologia dei sensori globale è un fornitore dei rivelatori infrarossi non raffreddati raffreddati e dei moduli infrarossi di registrazione di immagini termiche. Questi rivelatori infrarossi di FPA e centri termici della macchina fotografica sono componenti parziali delle macchine fotografiche termiche infrarosse, che sono usate specialmente per i requisiti secondari dello sviluppo dei clienti.
Prestazione eccellente di immagine
• Algoritmo potente di processo di immagine: NUC/3DNR/DNS/DRC/EE
• Presenti la qualità più tagliente e più chiara di immagine
Misura di temperatura
• Con gamma di 20℃~150℃, 0~550℃
• Personalizzazione & espansione di sostegno
Alta efficienza
• Con tempo di partenza a 3s e consumo di energia basso come 0.7w
Integrazione più veloce
• Interfaccia dell'uscita di immagine di sostegno DVP/LVDS, uscita digitale di RAW/YUV video, controllo della porta seriale
Modello | COIN417G2/R |
Prestazione del rivelatore di IR | |
Materiale | VOx |
Risoluzione | 400×300 |
Passo del pixel | 17μm |
Ampiezza dello spettro | 8μm ~14μm |
NETD tipico | ≤40mK |
Elaborazione di immagini | |
Frame per secondo | 50Hz/30Hz/25Hz |
Tempo di partenza | 3s |
Video analogico | PAL/NTSC |
Video di Digital | RAW/YUV/BT656 |
Algoritmo di immagine | Correzione di non uniformità (NUC) riduzione di rumore 3D (3DNR) 2D riduzione di rumore (DNS) Compressione della gamma dinamica (DRC) Potenziamento di bordo (EE) |
Zoom di Digital | 1X~8X zoom continuo, 1/8 di dimensione di punto (uscita di YUV) |
Esposizione di immagine | Colore caldo/bianco caldo/pseudo nero |
Software del PC | |
ICC software | Controllo di modulo e video esposizione |
Specificazione elettrica | |
Interfaccia esterna standard | 50Pin_HOURS: DF40C-50DP-0.4V (51), (ORE, maschio) |
Aggiunta di USB | Tipo-c |
Interfaccia di comunicazione | TTL-232/USB2.0 |
Digital Video Interface | CMOS8/CMOS16/LVDS/USB2.0 |
Tensione di rifornimento | 4~5.5V |
Consumo di energia tipico | 0.7W |
Misura di temperatura | |
Gamma di temperatura di funzionamento | -10℃~+50℃ |
Gamma di misura di temperatura | -20℃~150℃, 0℃~550℃; Personalizzazione ed espansione di sostegno |
Accuratezza di misura di temperatura | Maggior di ±3℃ o di ±3% |
Misura regionale di temperatura | Valore massimo, minimo e medio di sostegno della temperatura regionale dell'uscita |
SDK | Windows/Linux/ARM; Raggiunga l'analisi e la conversione della video corrente da grigio alla temperatura |
Caratteristiche fisiche | |
Dimensione (millimetri) | 25.4×25.4×29.3 (con la lente di 9.1mm) 25.4×25.4×41.2 (con la lente di 13mm) 25.4×25.4×40 (con la lente di 19mm) |
Peso | 29g±3g (con la lente di 9.1mm) 42g±3g (con la lente di 13mm) 44g±3g (con la lente di 19mm) |
Adattabilità ambientale | |
Temperatura di funzionamento | -40℃~+70℃ |
Temperatura di stoccaggio | -45℃~+85℃ |
Umidità | 5%~95%, senza condensazione |
Vibrazione | 5.35grms, asse 3 |
Scossa | Semionda sinusoidale, 40g/11ms, 3 asse, direzione 6 |
Certificati | ROHS2.0/REACH |
Ottica | |
Lente facoltativa | Atermico fisso: 9.1mm/13mm/19mm |
Livello di protezione | IP67 |
1. Che cosa è la termografia infrarossa?
La termografia è una nuova ed efficace tecnologia del metodo diagnostico non invadente basato su rilevazione di temperatura in superficie dell'oggetto. La radiazione infrarossa (IR) ha emesso da un oggetto è registrata e visualizzata sotto forma di mappa di distribuzione della temperatura.
2. Cui può la termografia infrarossa essere usata per?
L'immagine termica infrarossa può essere usata per realizzare le ispezioni domestiche, determinare i difetti strutturali, guasti elettrici, guasti meccanici, cambiamenti fisiologici nella gente & animali e molto più.
3. Che cosa sono i vantaggi della termografia infrarossa?
Per la prova non distruttiva, è semplice da provare e rapido alla risposta senza danno, che risultati nei costi di risparmio, efficienza aumentante del lavoro, riducendo manodopera e ammortamento dell'attrezzatura.
Per la termografia medica, è molto efficiente da trovare i problemi nascosti nel corpo umano, nella cassaforte di 100% senza radiazione e nel dolore, che è uno strumento ideale per la selezione di salute in anticipo.
