Il centro termico 640x512 della macchina fotografica di chiara rappresentazione per integrazione veloce
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xRisoluzione | 640x512 / 12μm | NETD tipico | ≤40mK |
---|---|---|---|
Ampiezza dello spettro | 8~14μm | DIMENSIONE | 25.4×25.4×27.4 (con la lente di 9.1mm) |
Gamma di temperature | -20℃~+550℃ (personalizzabile) | Accuratezza di temperatura | ±3℃ o ±3% |
Evidenziare | Il centro termico della macchina fotografica di chiara rappresentazione,Il centro termico della macchina fotografica di integrazione veloce,Modulo 640x512 della macchina fotografica di registrazione di immagini termiche |

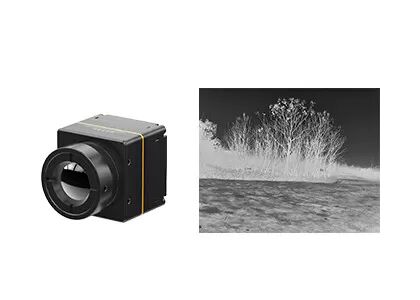

il centro termico della macchina fotografica 640x512 con chiara rappresentazione per integrazione veloce
Il centro della macchina fotografica del termale di COINR 640x512/12μm con termografia per il sistema aereo senza equipaggio del veicolo
COIN612R è un modulo infrarosso accessibile della macchina fotografica con il sistema di registrazione di immagini termiche progettato per i velivoli senza equipaggio utilitari (drones/UAV). È sviluppato specialmente per il campo del salvataggio ed ispezione del UAV, quali ispezione di energia elettrica, ispezione fotovoltaica, rilevazione di protezione dell'ambiente, ricerca scientifica, fotografia aerea, indagine di polizia, aiuto in caso di catastrofe & salvataggio, prevenzione dell'incendio forestale, la sicurezza urbana ecc… Sulla base dei carichi utili del UAV, GST fornisce ai clienti le varie efficaci e soluzioni mature eseguire le mansioni negli ambienti differenti.
Il centro infrarosso della macchina fotografica di COIN612R integra il sensore di registrazione di immagini termiche di 640x512/12μm. Caratterizza nella presentazione tagliente e croccante di immagine, nella dimensione compatta e nel basso costo. Questo modulo termico della macchina fotografica inoltre ha una funzione termografica facoltativa con l'immagine di misura da ℃ -20℃~550 per la misura industriale della temperatura.
Scambio ottimale
• Mini dimensione: 25.4×25.4×14.1 (con l'otturatore)
• Peso leggero: in basso quanto 27g (con la lente di 9.1mm)
• Consumo di energia: come in basso come 0.9W
Qualità eccezionale di immagine
• Algoritmo di elaborazione di immagini della nuova generazione: NUC/3DNR/DNS/DRC/EE
• Gamma di temperature radiometrica: -20℃~150℃, 0~550℃ (espansione di sostegno & personalizzazione)
Integrazione veloce
• Interfacce di DVP/LVDS, emissione dei dati di immagine di RAW/YUV, controllo della porta seriale
• La versione radiometrica fornisce ARM/windows/Linux SDK per raggiungere la misura a schermo pieno della temperatura
Modello | COIN612/R |
Prestazione del rivelatore di IR | |
Materiale sensibile | Ossido del vanadio |
Risoluzione | 640×512 |
Passo del pixel | 12μm |
Ampiezza dello spettro | 8μm ~14μm |
NETD tipico | ≤40mK |
Elaborazione di immagini | |
Frame per secondo | 25Hz/30Hz |
Tempo di partenza | 5s |
Video analogico | PAL/NTSC |
Video di Digital | RAW/YUV/BT656 |
Algoritmo di immagine | Correzione di non uniformità (NUC) riduzione di rumore 3D (3DNR) 2D riduzione di rumore (DNS) Compressione della gamma dinamica (DRC) Potenziamento di bordo (EE) |
Zoom di Digital | 1~8X zoom continuo, dimensione di punto 1/8 (uscita di YUV) |
Esposizione di immagine | Colore caldo/bianco caldo/pseudo nero |
Software del PC | |
ICC software | Controllo di modulo & video esposizione |
Specifiche elettriche | |
Interfaccia esterna standard | 50Pin_HOURS: DF40C-50DP-0.4V (51), (ORE, maschio) |
Scheda di espansione di USB | Tipo-c |
Interfaccia di comunicazione | TTL-232/USB2.0 |
Digital Video Interface | CMOS8/CMOS16/LVDS/USB2.0 |
Tensione di rifornimento | 4~5.5V |
Consumo di energia tipico | 0.9W |
Misura di temperatura | |
Gamma di temperatura di funzionamento | -10℃~+50℃ |
Gamma di misura di temperatura | -20℃~150℃, 0℃~550℃ (espansione di sostegno & personalizzazione) |
Accuratezza di misura di temperatura | Maggior di ±3℃ o di ±3% |
Misura regionale di temperatura | Valore massimo, minimo e medio di sostegno della temperatura regionale dell'uscita |
SDK | Windows/Linux/ARM; Raggiunga l'analisi e la conversione della video corrente da grigio alla temperatura |
Caratteristiche fisiche | |
Dimensione (millimetri) | 25.4×25.4×27.4 (con la lente di 9.1mm) 25.4×25.4×39.5 (con la lente di 13mm) 25.4×25.4×38.3 (con la lente di 19mm) |
Peso | 27g±2g (con la lente di 9.1mm) 40g±2g (con la lente di 13mm) 41g±2g (con la lente di 19mm) |
Adattabilità ambientale | |
Temperatura di operazione | -40°C ~ +70°C |
Temperatura di stoccaggio | -45°C ~ +85°C |
Umidità | 5%~95%, senza condensazione |
Vibrazione | Vibrazione casuale 5.35grms, asse 3 |
Scossa | Semionda sinusoidale, 40g/11ms, 3 direzione di asse 6 |
Certificato | ROHS2.0/REACH |
Ottica | |
Lente facoltativa | Fuoco fisso atermico: 9.1mm/13mm/19mm |
Livello di protezione | IP67 valutazione (Front Surface) |
Il centro termico della macchina fotografica di COIN612R per i carichi utili del UAV può essere usato per ispezione di energia elettrica, ispezione fotovoltaica, rilevazione di protezione dell'ambiente, ricerca scientifica, fotografia aerea, indagine di polizia, aiuto in caso di catastrofe & salvataggio, prevenzione dell'incendio forestale, la sicurezza urbana ecc.
La registrazione di immagini termiche infrarossa è un genere di metodo che utilizza la radiazione infrarossa e l'energia termica per riunire le informazioni sugli oggetti. Secondo la differenza di radiazione fra l'oggetto e l'ambiente del fondo e la differenza di ogni parte dell'oggetto stesso di radiazione, l'immagine termica infrarossa può mostrare la fluttuazione di radiazione di ogni parte della scena, così mostrando le caratteristiche della scena.
2. Che cosa è il vantaggio di registrazione di immagini termiche infrarossa?
---Veda attraverso l'oscurità totale
---Identificazione sotto cammuffamento
---Rilevazione della lunga autonomia
---Rilevazione di distribuzione di calore
---Misura senza contatto di temperatura
---Consapevolezza di occupazione
---Ecc
3. Che cosa è le applicazioni di registrazione di immagini termiche infrarossa?
La misura della temperatura e la rappresentazione per qualsiasi tempo sono due funzioni di base della tecnologia di registrazione di immagini termiche infrarossa. I prodotti sviluppati in base a queste due tecnologie sono ampiamente usati nella energia elettrica, sicurezza & monitoraggio, fabbricazione industriale, ricerca scientifica, trattamento medico ed altri campi tradizionali.
