640x512 Risoluzione 12μm Pixel Pitch ≤25mK NETD Modulo di imaging termico LWIR non raffreddato

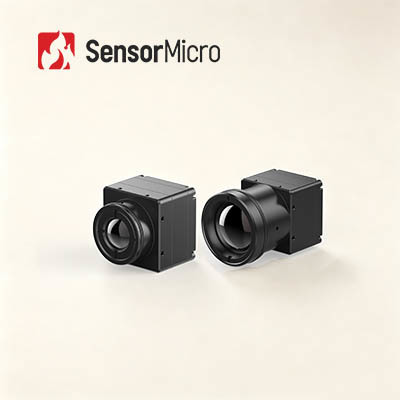

  • 640x512 Resolution 12μm Pixel Pitch ≤25mK NETD Uncooled LWIR Thermal Imaging Module
Luogo di origine Cina
Marca SensorMicro
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello COIN612G2
Quantità di ordine minimo 1 pezzo
Prezzo Negoziabile
Termini di pagamento T/T
Dettagli
Risoluzione 640x512 NET ≤25mK/F1,0/25℃
Consumo energetico 0.65W Gamma spettrale 8~14μm
Passo pixel 12μm Frequenza fotogrammi digitali 25/30/50Hz
Evidenziare

Chiaro modulo tagliente non raffreddato di registrazione di immagini termiche

,

Modulo 8um di registrazione di immagini termiche

,

Il centro termico della macchina fotografica di scambio-c LWIR
Lasciate un messaggio
Descrizione di prodotto
SWaP-C Modulo di imaging termico nitido e trasparente LWIR non raffreddato 8~14μm
SWaP-C LWIR 640x512 12 μm non raffreddato
Il nucleo di imaging termico COIN612G2 sfrutta una risoluzione di 640 × 512, un passo di pixel di 12 μm ApexCore wafer-level microbolometer infrarosso,ampliato da circuiti dedicati di elaborazione del segnale e algoritmi di potenziamento dell'immagine in più fasi per ottenere una differenza di temperatura equivalente rumore tipica (NETD) di ≤ 25mKI livelli di comunicazione hardware sono conformi ai protocolli di bus seriale ampiamente adottati, mentre i moduli di uscita video multicanale supportano USB 2.0, DVP, LVDS e BT.656.
Gli operatori e gli integratori possono scegliere tra un ampio spettro di obiettivi a infrarossi abbinati per soddisfare i requisiti ottici dell'ispezione industriale, della sorveglianza della sicurezza,sistemi di osservazione sul campo e di rilevamento AIoTL'estrazione di hotspot in tempo reale e l'uscita di frame termici ad alta fedeltà riducono al minimo il lavoro di adattamento algoritmico e hardware nello sviluppo secondario, posizionando COIN612G2 come un sistema completamente funzionale.unità di integrazione termica pronta per l'uso, ottimizzata per i costi.
Caratteristiche principali
Sottosistema di imaging completo e conveniente
Il rivelatore ApexCore a livello di wafer fornisce ≤25mK NETD; la combinazione di FPA e stack di algoritmi sopprime il rumore dell'immagine e migliora il contrasto del bersaglio
Fattore di forma minimo, bassa dissipazione di potenza
Dimensioni: 25,4 mm × 25,4 mm × 15,7 mm; peso: 15 ± 1 g; consumo energetico tipico 0,65 w
Hardware modulare per un'integrazione semplificata
Sistema di montaggio dell'obiettivo modulare con opzioni multiple di lunghezza focale; uscite video digitali multi-standard; dati pixel RAW/YUV configurabili con interfaccia di controllo seriale
Specificativi del prodotto
Modello COIN612G2
Indicatori dei rilevatori IR
Materiale sensibile VOx
Risoluzione 640×512
Dimensione dei pixel 12 μm
Risposta spettrale 8 μm ~ 14 μm
NETD tipica ≤ 25mK/F1.0/25°C
Trattamento delle immagini
Tasso di fotogramma digitale 25/30/50Hz
Tempo di avvio 6s
Video analogo PAL/NTSC
Video digitale RAW/YUV422
Algoritmo immagine Correzione delle non-uniformità (NUC)
Riduzione del rumore 3D (3DNR)
Suppressione del rumore 2D (DNS)
Compressione a intervallo dinamico (DRC)
Miglioramento del bordo (EE)
Visualizzazione dell'immagine 10 tipi (bianco caldo/lava/rosso ferro/ferro caldo/medico/artico/arcobaleno 1/arcobaleno 2/tinto/nero caldo)
Software per PC
Software ICC Modulo di controllo e video display
Altri dispositivi
Interfaccia esterna standard 50 pin: DF40C-50DP-0.4V ((51), (HRS, maschio)
Tavola di estensione USB3.0/USB2.0/VPC/USB2.0 e VPC
Interfaccia di comunicazione TTL-232/USB2.0
Interfaccia video digitale DVP8/DVP16/USB2.0/BT.656/LVDS
Tensione di alimentazione 4.5~5.5V
Consumo tipico di energia 0.65W
Meccanica
Dimensione del nucleo nudo ((mm) 25.4 x 25.4 x 15.7
Peso del nucleo nudo ((g) 15 ± 1 g
Adattabilità all'ambiente
Temperatura di funzionamento -40°C~+70°C
Temperatura di conservazione -45°C~+85°C
Umidità 5% ~ 95%, non condensante
Vibrazione 5.35 grammi, Vibrazione casuale, 3-asse
Impatto Mezza onda senoide, 40 g/11 ms, direzione di impatto X asse, 3 volte
Certificazione RoHS2.0/REACH
Lenti ottiche
Lenti ottiche Fuso fisso Athermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm/50 mm/70 mm
Livello di protezione IP67 ((Lente anteriore)
Applicazioni industriali
Il modulo di imaging termico COIN612G2 è applicato nel campo della termografia, del monitoraggio della sicurezza, dei carichi utili UAV, dei robot, dell'hardware intelligente, dell'ADAS, della lotta contro gli incendi e del salvataggio.
Termografia
Sicurezza e monitoraggio
Fuoco e soccorso
UAV carico utile
Visione personale
ADAS
Altro
Altre applicazioni
Servizio personalizzato
  • Personalizzazione del prodotto:Aggiustare le configurazioni e adattare gli algoritmi per soddisfare i requisiti specifici del settore
  • Supporto tecnico e formazione in loco:Fornire ai clienti principali una formazione pratica sulla configurazione del sistema e sull'operatività
  • Innovazione comune per nuovi prodotti e mercati:Collaborare con i clienti per co-sviluppare soluzioni di applicazione a infrarossi innovative
Domande frequenti
In quali settori possono essere utilizzati i rilevatori a infrarossi/i nuclei delle telecamere termiche?
I nostri rilevatori a infrarossi / nuclei di telecamere termiche sono ampiamente utilizzati in molti settori come:
  • Termografia:Manutenzione dell'energia, visione artificiale, climatizzazione degli edifici, metallurgia, petrolchimica, manutenzione predittiva, prevenzione delle epidemie
  • Sicurezza e monitoraggio:Città sicura, controllo delle infrastrutture, sicurezza delle frontiere, navigazione marittima, sicurezza delle miniere
  • Fuoco e soccorso:Prevenzione degli incendi boschivi, prevenzione degli incendi, ricerca e soccorso
  • Carico utile degli UAV:Ispezione delle attrezzature, applicazione e salvataggio, applicazione per la lotta contro gli incendi, osservazione degli animali
  • Visione personale:Tempo libero all'aperto, osservazione degli animali, pattuglia di polizia
  • ADAS:Guida autonoma, sistema avanzato di assistenza al conducente, veicoli speciali
  • - Cosa?Smart Home, hardware intelligente, assistenza intelligente, robot
  • Altri:Sistema di visione in volo migliorato, rilevamento di gas, agricoltura e allevamento, ricerca scientifica
