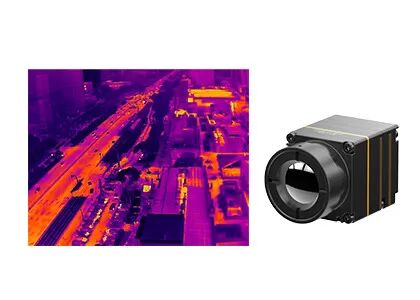

Piccolo nucleo della telecamera termica LWIR integrato nei droni 640x512 12μm
| Luogo di origine | Provincia di Wuhan, Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | iTL612/R |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | negotiable |
| Termini di pagamento | L/C, T/T |
Dettagli
| Risoluzione | 640x512 | Consumo energetico | 0,7 W |
|---|---|---|---|
| Gamma spettrale | 8~14μm | Passo pixel | 12μm |
| NET tipico | ≤40mK | Frequenza fotogrammi | 30Hz |
| Evidenziare | Il centro termico minuscolo della macchina fotografica di LWIR,Il centro termico della macchina fotografica integrato nei fuchi,modulo termico non raffreddato 12uM |
||
Descrizione di prodotto
TWIN612 Modulo di imaging termico
Piccolo LWIR 640x512 12μm Core della telecamera termica integrato nei droni
Descrizione del prodotto
Il nucleo della fotocamera a infrarossi iTL612R integra un rilevatore termico a infrarossi WLP (Wafer Level Package) da 640x512/12μm.È un modulo di imaging termico radiometrico LWIR non raffreddato per droni con gamma spettrale da 8 a 14 μm.
Il modulo della fotocamera termica iTL612 offre una presentazione di immagini nitide e nitide, dimensioni compatte e basso costo.Il modulo termico non raffreddato iTL612R fornisce una soluzione affidabile per l'integrazione di sistemi a infrarossi con spazio limitatoLa sua struttura compatta ha raggiunto il livello superiore dello stesso modulo di specifiche.Dispone inoltre di una funzione termografica opzionale con un intervallo di misura da -20 °C a 550 °C per la misurazione della temperatura industriale.
Il modulo termico iTL612 è stato sviluppato appositamente per il settore della manutenzione predittiva, dell'ispezione fotovoltaica, della protezione dell'ambiente, della ricerca scientifica, della fotografia aerea,Investigazione della polizia, Soccorso e salvataggio, prevenzione degli incendi boschivi, sicurezza urbana, ecc.
Caratteristiche principali
Disegno compatto e leggero
• Dimensioni: 21 mm × 22,3 mm × 27,3 mm (con lente da 9,1 mm)
• Peso: 20,8 g±1,5 g (con lenti da 9,1 mm)
• Basso consumo di energia fino a 0,7 W
Immagine chiara e radiometria accurata
• Nuovo algoritmo di elaborazione delle immagini: NUC/3DNR/DNS/DRC/EE
• Supporto per Windows/Linux/ARM SDK
• supporto per la misurazione della temperatura regionale, puntuale e isoterma
Diverse interfacce per una facile integrazione
• Interfacce DVP/LVDS/USB2.0, uscita di dati di immagine RAW/YUV, controllo delle porte seriali
Specificativi del prodotto
| Modello | iTL612/R |
| Performance del rilevatore IR | |
| Materiale sensibile | Ossido di vanadio |
| Risoluzione | 640×512 |
| Dimensione dei pixel | 12 μm |
| Intervallo spettrale | 8 ~ 14 μm |
| NETD tipica | ≤ 40mk |
| Trattamento delle immagini | |
| Frequenza di fotogramma | 30 Hz |
| Tempo di avvio | 5s |
| Video digitale | RAW/YUV/BT656 |
| Algoritmo immagine | Correzione delle non-uniformità (NUC) Riduzione del rumore 3D (3DNR) Sfida del rumore (DNS) Compressione a intervallo dinamico (DRC) Miglioramento del bordo (EE) |
| Visualizzazione dell'immagine | Nero caldo/bianco caldo/pseudo colore |
| Software per PC | |
| Software ICC | Modulo di controllo e video display |
| Specifiche elettriche | |
| Interfaccia esterna standard | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, maschio) |
| Scheda di espansione USB | Tipo-C |
| Interfaccia di comunicazione | RS232-TTL/USB2.0 |
| Interfaccia video digitale | CMOS8/USB2.0 |
| Tensione di alimentazione | 3.3V±0,1V VDC |
| Consumo tipico di energia | 0.7W |
| Misurazione della temperatura | |
| Intervallo di temperatura di funzionamento | -10°C~+50°C |
| Intervallo di misurazione della temperatura | -20°C~+150°C, 0°C~550°C; Supporta la personalizzazione e l'espansione |
| Accuratezza della misurazione della temperatura | Maggiore di ±3°C o ±3% (@23°C±3°C) |
| Misurazione regionale della temperatura | Valore massimo, minimo e medio di supporto della temperatura regionale di uscita |
| SDK | Supporto per Windows/Linux/ARM; analisi del flusso video e conversione da grigio a temperatura |
| Caratteristiche fisiche | |
| Dimensione (mm) | 21×22.3×27.3 (con obiettivo da 9,1 mm) |
| Peso | 20.8g±1.5g (con lenti da 9,1 mm) |
| Adattabilità all'ambiente | |
| Temperatura di funzionamento | -40°C~+70°C |
| Temperatura di conservazione | -45°C~+85°C |
| Umidità | 5% ~ 95%, non condensante |
| Vibrazione | 5.35 grammi, 3 assi |
| Shock | Ondata di mezzo seno, 40g/11ms, 3 assi 6 direzione |
| Certificati | RoHS2.0/REACH |
| Ottica | |
| Lenti opzionali | Fuso fisso atermico: 9,1 mm |
Applicazioni industriali
Il modulo di imaging termico iTL612/R può essere integrato in carichi utili di UAV e dispositivi indossabili in modo che sia ampiamente utilizzato nei settori dellaManutenzione predittiva, ispezione fotovoltaica, protezione dell'ambiente, ricerca scientifica, fotografia aerea, indagini della polizia, soccorso e soccorso, prevenzione degli incendi boschivi, sicurezza urbana, ecc..
Profilo aziendale
SensorMicro è stata fondata con una convinzione semplice ma potente: l'innovazione dovrebbe servire le esigenze del mondo reale.
SensorMicro esiste per consentire alle persone e ai sistemi di vedere oltre la superficie, nei modelli, nei problemi e nelle possibilità che si trovano sotto.
Trasformando il calore invisibile in realtà visibile, aiutiamo le industrie a prendere decisioni più intelligenti, proteggere ciò che conta di più e navigare nella complessità con chiarezza.
Ascoltando la nostra insistenza a essere fatti da soli e al cliente per primo è diventata una ricetta sicura per il slancio di SensorMicro.Abbiamo caricato in avanti su tutti i fronti dalla sicurezza, lotta contro gli incendi, ispezione industriale, assistenza medica e visione artificiale,- il monitoraggio ambientale e gli aspetti chiave della neutralità delle emissioni di carbonio, e collegare i punti della vita.
Siamo più di una società di tecnologia infrarossa, siamo una comunità di persone impegnate a costruire un futuro sostenibile, etico e incentrato sull'uomo.Ogni pixel di innovazione che creiamo è una promessa di proteggere, per dare potere e per servire.
Domande frequenti
1Quali sono i vantaggi dei rilevatori infrarossi non raffreddati?
Il rilevatore di piano focale a infrarossi non raffreddato non ha bisogno di un dispositivo raffreddato, può funzionare a temperatura ambiente e ha i vantaggi di avvio rapido, basso consumo di energia, piccole dimensioni, peso leggero, lunga durata,basso costo e così via.
2Quali sono le considerazioni chiave su un rilevatore/modulo termico a infrarossi per la vostra applicazione?
--- Risoluzione del rivelatore
---Le dimensioni dei pixel
---Il NETD
---La qualità dell'immagine
---Le opzioni di lente
---Il consumo di energia
---Le dimensioni e il peso
---L'interfaccia meccanica ed elettrica
---Il bilancio
3Come scegliere il giusto pseudo colore per le immagini termiche?
- Il bianco grigio è più adatto per il bersaglio con piccola differenza di temperatura
- Il rosso e il blu sono più adatti per la scena in cui è necessario trovare i punti problematici.
- Il rosso di ferro e' la palette di colori standard dell'industria energetica.
Nota: non importa quale palette scegli, la temperatura termica non cambierà affatto.
