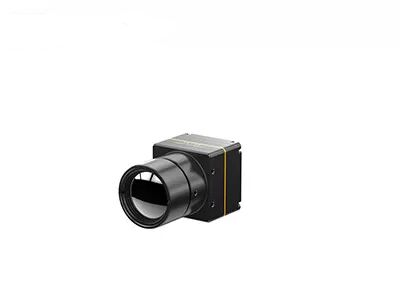

Il centro termico non raffreddato della macchina fotografica del VOx a onde lunghe con le varie lenti di IR
| Luogo di origine | Provincia di Wuhan, Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | COIN417/R |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | negotiable |
| Termini di pagamento | L/C, T/T |
Dettagli
| Risoluzione | 400x300 / 17μm | Frequenza fotogrammi | 25Hz/30Hz/50Hz/60Hz |
|---|---|---|---|
| Intervallo di temperatura | -20℃~+550℃ (personalizzabile) | Precisione della temperatura | ±3°C o ±3% |
| NET | <40mK | Gamma spettrale | 8~14μm |
| Evidenziare | Il centro termico a onde lunghe della macchina fotografica di FPA,Il centro termico non raffreddato della macchina fotografica del VOx,modulo termico non raffreddato dello zoom continuo 8X |
||
Descrizione di prodotto
COIN417/R Core della fotocamera a infrarossi
FPA 400x300 / 17μm VOx
Descrizione del prodotto
I moduli a infrarossi non raffreddati COIN417/R integrano un rilevatore di imaging a infrarossi (WLP) a livello di wafer 400x300 / 17μm, un circuito di elaborazione del segnale ad alte prestazioni e un algoritmo di elaborazione delle immagini.Grazie alla tecnologia di imballaggio a livello di wafer, il rivelatore a infrarossi WLP ha un processo di fabbricazione più semplice e più facile da integrare, che è più adatto per la produzione ad alto volume e a basso costo.
Il modulo a infrarossi COIN417/R offre una rappresentazione di immagini termiche nitide e nitide, dimensioni compatte e basso costo.Dispone inoltre di una funzione termografica opzionale con un intervallo di misurazione da -20 °C a 550 °C per la misurazione della temperatura industriale.
Fino ad ora, abbiamo fornito ai nostri clienti varie soluzioni di imaging termico a infrarossi mature e stabili.È più facile per i moduli a infrarossi della serie COIN integrarsi in più prodotti terminali e riduce notevolmente i costi per i clienti.
Caratteristiche principali
- Mini Dimensioni: 25.4x25.4x14.1mm
- Leggera.
- NETD < 40mk
- Immagine di alta qualità
- Basso consumo energetico
- Rapido sviluppo e integrazione
Specificativi del prodotto
| Modello | COIN417/R |
| Performance del rilevatore IR | |
| Risoluzione | 400x300 |
| Pitch dei pixel | 17 μm |
| Intervallo spettrale | 8 ~ 14 μm |
| NETD | < 40mk |
| Trattamento delle immagini | |
| Frequenza di fotogramma | 25Hz/30Hz/50Hz/60Hz |
| Tempo di avvio | ≤ 10 secondi |
| Video analogo | PAL/NTSC |
| Video digitale | RAW/YUV/BT656 |
| Modalità di attenuazione | Lineare/istogramma/misto |
| Zoom digitale | 1~8X Zoom continuo, dimensione del passo 1/8 |
| Visualizzazione dell'immagine | Nero caldo/bianco caldo/pseudo colore |
| Direzione dell' immagine | Flip orizzontale/verticale/diagonalmente |
| Algoritmo immagine | NUC/AGC/IDE/DNR |
| Specifica elettrica | |
| Interfaccia esterna standard | 30pin_HRS |
| Modalità di comunicazione | RS232-TTL, 115200bps |
| Tensione di alimentazione | 3.5~5.5V |
| Consumo tipico di energia | < 1,1 W |
| Misurazione della temperatura | |
| Intervallo di temperatura di esercizio | -10°C~50°C |
| Intervallo di misurazione della temperatura | -20°C~150°C, 100°C~550°C |
| Precisione della temperatura | ±3°C o ±3% (prendere il valore massimo) |
| SDK | Supporto ARM/Windows/Linux SDK, termografia a schermo intero |
| Caratteristiche fisiche | |
| Dimensione (mm) | 25.4x25.4x14.1 (con persiana) |
| Peso | 13g±0,5g (senza lenti) |
| Adattamento all'ambiente | |
| Temperatura di funzionamento | -40°C ~ +70°C |
| Temperatura di conservazione | -45°C ~ +85°C |
| Umidità | 5% ~ 95%, non condensante |
| Vibrazione | Vibrazione casuale 5,35 grammi, 3 assi |
| Shock | Ondata di mezzo seno, 40g/11ms, 3 assi 6 direzione |
| Ottica | |
| Lenti opzionali | Fuso fisso atermico: 9,7 mm/15 mm/19 mm |
Applicazioni industriali
Il nucleo della fotocamera a infrarossi COIN417/R è ampiamente utilizzato in termografia, sicurezza e monitoraggio, all'aperto, lotta contro incendi e soccorso, AIoT, hardware intelligente, carichi utili UAV, ADAS ecc.
I nostri vantaggi
Personalizzazione del prodotto: regolare le configurazioni e adattare gli algoritmi per soddisfare i requisiti specifici del settore
Supporto tecnico e formazione in loco: fornire ai clienti principali una formazione pratica sulla configurazione del sistema e sulle operazioni
Innovazione congiunta per nuovi prodotti e mercati: collaborazione con i clienti per sviluppare congiuntamente soluzioni innovative per applicazioni a infrarossi
Domande frequenti
1- Cos'e' il Pseudo Color?
Pseudo colore, chiamato anche falso colore,la distribuzione termica degli oggetti può essere trasformata in immagini visive dal sistema di imaging termico a infrarossi e visualizzata sul monitor a livello di grigio o pseudo coloreSi può così ottenere la distribuzione della temperatura degli oggetti.Per rendere più facile per le persone di analizzare facilmente un'immagine termica visivamente è rappresentato utilizzando un falso colori che rappresentano la differenza di temperatura.
2Quanti pseudo colori può offrire il modulo di imaging termico SensorMicro?
- Bianco caldo.
- Lava.
- Arco di ferro.
- Ferro caldo
- Medica.
- Artico.
- Rainbow1.
- Rainbow2.
- Red Hot.
- Bianco caldo.
