Modulo Telecamera Infrarossi Non Raffreddato con Risoluzione 640x512, Pixel Pitch 8µm e NETD Tipico 30mK per Diagnosi Medica
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | RoHS; Reach |
| Numero di modello | iHA608W |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 640x512 | Consumo energetico | 0.6W |
|---|---|---|---|
| Gamma spettrale | 8~14μm | Passo pixel | 8μm |
| NET tipico | ≤30mK | Frequenza fotogrammi | 25Hz |
| Evidenziare | Modulo infrarosso non raffreddato della macchina fotografica,modulo infrarosso non raffreddato della macchina fotografica 384x288,Il centro termico tipico della macchina fotografica di NETD 50mk |
||
Descrizione di prodotto

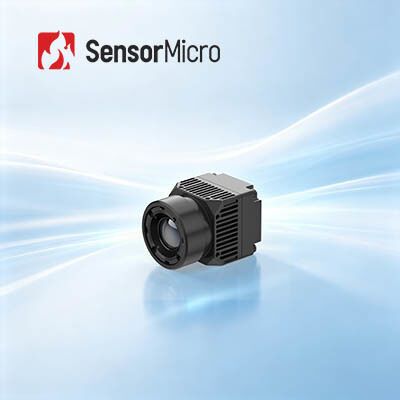

Modulo Telecamera Infrarossi Non Raffreddato 640x512/8µm NETD Tipico 30mK per Diagnosi Medica
Panoramica del Prodotto
Il modello iHA608W integra un rilevatore a infrarossi non raffreddato ApexCore 640 × 512 con un passo pixel di 8 µm, ottimizzato per la misurazione della temperatura biometrica senza contatto con una precisione di misurazione controllata a ±0,5 °C. È integrato un firmware personalizzato per l'elaborazione di immagini mediche per ottimizzare la granularità dell'imaging termico, ricostruire la distribuzione termica del bersaglio in tempo reale e garantire l'autenticità e la stabilità dei valori di temperatura misurati.
Il layout mini pixel da 8 µm riduce notevolmente il volume del modulo e le dimensioni strutturali. Sono previste interfacce duali, tra cui uscita video Type-C e comunicazione dati USB 2.0, per ridurre i cicli di integrazione del sistema. Gli scenari applicabili coprono la diagnosi medica clinica, lo screening di massa delle malattie, l'acquisizione della temperatura nell'allevamento e i compiti di biomonitoraggio.
Caratteristiche Principali
Misurazione Accurata, Imaging Fluido
• Sviluppato per il rilevamento della temperatura biologica senza contatto, con un'elevata precisione di misurazione di ±0,5 °C
• Abbinato a un obiettivo di grado medico e algoritmi esclusivi di elaborazione delle immagini mediche per un imaging termico più nitido
Modulo Ultra-Compatto per una Facile Integrazione
• Adotta un rilevatore a infrarossi a pixel piccoli da 8 µm ApexCore per miniaturizzare la struttura del modulo
• Misura solo 21×21×31,5 mm con un peso controllato a 25±2 g, adattandosi perfettamente a vari dispositivi compatti
Integrazione Efficiente del Sistema e Riduzione della Complessità di Sviluppo
• Interfacce standard Type-C + USB 2.0 per un'integrazione più rapida
• SDK per Windows / Android / Linux offerti per semplificare il lavoro di sviluppo
Specifiche del Prodotto
| Modello | iHA608W |
|---|---|
| Indicatori Rilevatori IR | |
| Materiale Sensibile | Vox |
| Risoluzione | 640×512 |
| Dimensione Pixel | 8µm |
| Risposta Spettrale | 8µm ~14µm |
| NETD Tipico | ≤30mK |
| Elaborazione Immagini | |
| Frequenza Fotogrammi Digitale | 25Hz |
| Tempo di Avvio | ≤6s |
| Video Digitale | RAW/YUV/TMP |
| Algoritmo Immagine | NUC/3DNR/DNS/DRC/EE |
| Visualizzazione Immagine | Colore Medico/Pseudo-colore |
| Software PC | |
| Software | Controllo Modulo e Visualizzazione Video |
| Misurazione Temperatura | |
| Temperatura di Lavoro | 10°C ~ +50°C |
| Intervallo di Misurazione | 32°C ~ +42°C |
| Precisione di Misurazione | ±0,5 °C dopo l'avvio per 2 minuti (Quando l'intervallo di temperatura del bersaglio è 32-42 °C e la temperatura ambiente è 23±3 °C) |
| Distanza di Misurazione | Da 0,5 m a 5 m, e le misurazioni di temperatura a varie distanze possono essere ottenute tramite SDK |
| SDK | Sono disponibili SDK per Windows/Android/Linux Abilitazione dell'analisi dello stream video, del controllo del modulo, della misurazione completa della temperatura dell'array, dell'imaging termico, dell'impostazione della finestra di temperatura e dell'integrazione di più dispositivi |
| Elettrico | |
| Interfaccia Esterna Standard | USB (TYPE-C) |
| Interfaccia di Comunicazione | USB |
| Interfaccia Video Digitale | USB 2.0 |
| Tensione di Alimentazione | 5V±0,5 |
| Consumo Energetico Tipico | 0,6W |
| Obiettivo Ottico | |
| Lunghezza Focale | 4mm |
| Tipo Obiettivo | A fuoco fisso Atermico |
| F# | 1 |
| FOV (O×V) | 69,2°×55,4° |
| Dimensioni Fisiche | |
| Dimensioni (mm) | 21mm×21mm×31,5mm (Con Obiettivo da 4mm) |
| Peso (g) | 25g±2 (Con Obiettivo da 4mm) |
| Adattabilità Ambientale | |
| Temperatura Operativa | -10°C ~ +50°C |
| Temperatura di Stoccaggio | -45°C ~ +85°C |
| Umidità | 5%~95%, senza condensa |
| Vibrazione | 5,35grms, Vibrazione Casuale, 3 assi |
| Urto | Onda Semisinusoidale, 40g/11ms, Direzione Urto 3 assi, 6 direzioni |
| ESD | Scarica a Contatto: 6KV Scarica ad Aria: 8KV |
| Certificazione | |
| Protezione Ambientale | ROHS2.0/REACH |
Applicazioni Industriali
Il modulo termico iHA608W dovrebbe essere ampiamente utilizzato nei campi dello screening delle malattie, della fisioterapia della medicina tradizionale cinese, degli esami sanitari, della riabilitazione, ecc. attualmente e in futuro.
Vantaggi del Portafoglio Prodotti
Portafoglio Prodotti Diversificato
Una vasta gamma di formati di prodotto, tra cui rilevatori a infrarossi, core di telecamere e moduli per soddisfare vari requisiti di integrazione.
Ricca Varietà di Prodotti
Molteplici risoluzioni di array, dimensioni dei pixel, bande d'onda e combinazioni di opzioni di obiettivi offrono maggiore flessibilità per diverse applicazioni.
Prestazioni Eccezionali
Immagini nitide, dimensioni compatte, basso consumo energetico, alta sensibilità e forte affidabilità, progettati per funzionare in un'ampia gamma di sfide ambientali.
Facile Integrazione
Molteplici opzioni di interfaccia rendono l'integrazione semplice e consentono uno sviluppo rapido in molteplici campi applicativi.
Domande Frequenti
-
Cos'è NETD?
NETD sta per "Noise Equivalent Temperature Difference" (Differenza di Temperatura Equivalente al Rumore). È una misura di quanto bene un rilevatore di imaging termico sia in grado di distinguere tra piccolissime differenze di radiazione termica nell'immagine. NETD è tipicamente espresso in milli-Kelvin (mK). Di solito, più basso è il valore NETD, maggiore è la sensibilità termica indicata. -
Cos'è SWaP3?
SWaP3 sta per dimensioni, peso, potenza, prestazioni e prezzo. Indica la tendenza tecnologica dell'industria a infrarossi. -
Cos'è DRI?
DRI di solito si riferisce alla distanza di rilevamento, riconoscimento e identificazione di un sistema di imaging termico. È un parametro cruciale per giudicare le prestazioni del sistema di imaging termico.
