Modulo termico LWIR con risoluzione 640x512 e pixel pitch da 8 µm, telecamera a infrarossi per sistema di imaging medicale

Il nostro iHA608W adotta il sensore a infrarossi ApexCore 640×512 8µm di alta gamma, appositamente realizzato per il controllo della temperatura biologica senza contatto con un'elevata precisione di ±0,5°C. Dotato di algoritmi di imaging medico, può generare immagini termiche nitide, mostrare un'esatta distribuzione della temperatura e fornire dati di temperatura stabili. Il piccolo pixel da 8µm rende l'intera unità più piccola e ordinata. Viene fornito con un'interfaccia video Type-C e una porta di comunicazione USB2.0 per un'integrazione facile e rapida. I clienti possono applicare questo modulo alla diagnosi medica, allo screening sanitario, al test della temperatura del bestiame e a molte industrie correlate.

• Misurazione Precisa della Temperatura e Imaging Squisito
• Progettato su misura per la misurazione della temperatura biologica senza contatto con alta precisione di ±0,5°C
• Abbinato a un obiettivo di grado medico e ad algoritmi esclusivi di elaborazione delle immagini mediche per un imaging termico più nitido
• Fattore di Forma in Miniatura e Facile Assemblaggio
• Costruito sul rilevatore a infrarossi ApexCore a pixel piccoli da 8µm per realizzare una struttura del corpo ultra-compatta
• Dimensioni compatte di 21×21×31,5 mm e peso leggero di 25±2 g, compatibile con una vasta gamma di dispositivi in miniatura
• Integrazione Rapida e Sviluppo Senza Problemi
• Interfacce standard Type-C e USB2.0 supportano un'integrazione di sistema più veloce
• Risorse SDK disponibili per piattaforme Windows, Android e Linux per abbassare le barriere di sviluppo complessive

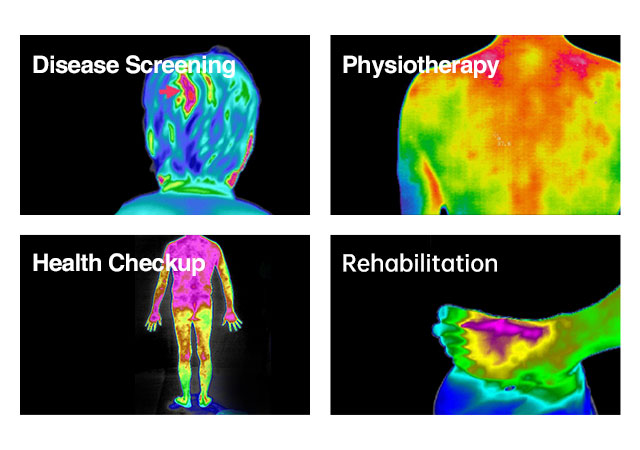

Il modulo termico iHA608W dovrebbe essere ampiamente utilizzato nei campi dello Screening delle Malattie, della Fisioterapia della Medicina Tradizionale Cinese, del Controllo Sanitario, della Riabilitazione ecc. attualmente e in futuro.

• Alta sensibilità ed eccellenti prestazioni
• Tecnologia leader a livello mondiale nel settore degli infrarossi
• Vari rilevatori a infrarossi disponibili
• Rilevatori IR non raffreddati e raffreddati in diversi formati e dimensioni di pixel
• Produzione di massa per garantire consegne rapide
• Tre linee di produzione con una capacità produttiva annua fino a milioni di rilevatori

L'imballaggio metallico utilizza un guscio tubolare metallico, un refrigeratore termoelettrico (TEC) e un getter colonnare. Il TEC svolge un ruolo importante nello stabilizzare la temperatura di lavoro in modo che il rilevatore a infrarossi funzioni a temperatura ambiente, migliorando così la capacità dei sensori di imaging termico di adattarsi ad ambienti estremi, come nebbia fitta, pioggia e neve, ecc.

Ma lo svantaggio è che il costo è troppo elevato, rappresentando oltre il 60% del costo totale della produzione di tutti i prodotti non raffreddati, e causando un lungo ciclo di produzione. Tale metodo di imballaggio è per applicazioni di fascia alta.

Il processo di imballaggio ceramico è simile all'imballaggio metallico, che è una tecnologia matura di imballaggio per rilevatori a infrarossi. Rispetto all'imballaggio metallico, il volume e il peso del rilevatore imballato saranno notevolmente ridotti. Per l'imballaggio ceramico, il suo circuito di lettura ha una funzione di autoadattamento della temperatura operativa e non richiede la stabilizzazione TEC.

L'imballaggio a livello di wafer, noto anche come imballaggio di dimensioni a livello di wafer, è diventato una parte importante della tecnologia di imballaggio avanzata nell'industria dei semiconduttori. L'imballaggio a livello di wafer (WLP) è il processo di completamento dell'imballaggio ad alto vuoto direttamente sull'intero wafer MEMS, quindi di incisione e taglio per realizzare un singolo rilevatore a infrarossi. Esegue la maggior parte o tutte le procedure di imballaggio e test direttamente sul wafer del rilevatore IR prima della dicing. È un pacchetto di dimensioni del chip migliorato che soddisfa le esigenze di dimensioni ridotte, peso leggero, portabilità, maneggevolezza, basso prezzo ed alta efficienza produttiva.
