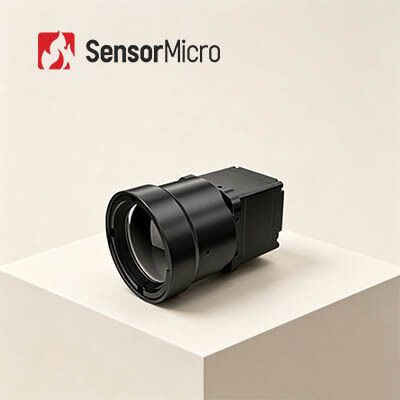

iSE612 Core della fotocamera termica LWIR non raffreddata con risoluzione 640x512 12μm Dimensione dei pixel e funzionamento senza obturatore
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | iSE612 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Consumo energetico tipico | 0,8 W a 50 Hz a 23 ± 3 ℃ | Tipo | Modulo a infrarossi non raffreddato |
|---|---|---|---|
| Risoluzione | 640x512/12μm | NET | ≤20mK |
| Risposta spettrale | 8μm ~ 14μm | Frequenza fotogrammi digitali | 50Hz |
| Evidenziare | Il centro 12uM della macchina fotografica di LWIR,Il centro della macchina fotografica di PLUG612 LWIR |
||
Descrizione di prodotto

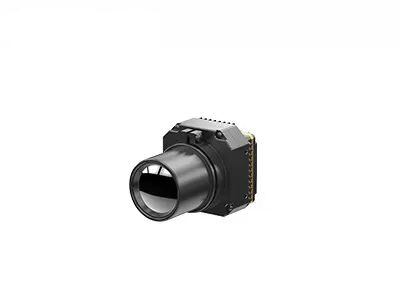

iSE612 Core della fotocamera termica LWIR non raffreddata 640x512 12μm con immagini termiche chiare
Visualizzazione del prodotto
Il nucleo di imaging termico iSE612 combina un sensore termico non raffreddato di 640x512/12μm con componenti ottici completi, circuiti di elaborazione del segnale,e algoritmi avanzati di elaborazione delle immagini per fornire una chiarezza dell'immagine eccezionale e prestazioni superiori.
Questo nucleo di telecamera a infrarossi elimina la necessità di calibrare l'otturatore, risolvendo efficacemente i problemi di balbuzie e rumore durante l'osservazione.l'iSE612 supporta algoritmi a superrisoluzione, picture-in-picture, OSD personalizzabile, modalità di riposo, zoom elettronico e altre funzionalità avanzate.con un design ottimizzato per SWaP che offre una qualità dell'immagine eccezionale in applicazioni con spazio limitato.
Caratteristiche principali
- Listo, stabile e conveniente:Nessuna calibrazione dell'otturatore è necessaria durante il funzionamento, eliminando la balbuzie dell'immagine comune nei sistemi tradizionali basati sull'otturatore.Utilizza un rilevatore di imballaggio in ceramica ApexCore ad alto costo con NETD≤20mK.
- Compatto e leggero, flessibile per l'integrazione:Dimensioni minime di 25,4×25,4×22,7 mm, peso del nucleo nudo ≤ 26±1,5 g. La progettazione strutturale a risparmio di spazio consente un layout e un'integrazione flessibili del sistema.
- Ricche caratteristiche per l'integrazione senza soluzione di continuità:Supporta algoritmi a super risoluzione, picture-in-picture, OSD personalizzabile, modalità di riposo, calibrazione con un solo clic e compatibilità con vari display Micro OLED.Compatibile con lenti ottiche multiple e componenti di estensione per un facile sviluppo secondario e personalizzazione del sistema.
Specificativi del prodotto
| Modello | iSE612 | |
| Indicatori dei rilevatori IR | ||
| Materiale sensibile | VOx | |
| Risoluzione | 640×512 | |
| Dimensione dei pixel | 12 μm | |
| Risposta spettrale | 8 μm ~ 14 μm | |
| NETD tipica | ≤ 20mK | |
| Trattamento delle immagini | ||
| Tasso di fotogramma digitale | 50 Hz | |
| Tempo di avvio | 6s | |
| Video digitale | L'indice di emissione deve essere conforme al regolamento (CE) n. 1225/2009. | |
| Algoritmo immagine | NUC/DRC/DNS/DDE/SFFC | |
| Senza chiusura | Sostenuto | |
| Visualizzazione dell'immagine | 10 tipi (bianco caldo/lava/rosso ferro/ferro caldo/medico/artico/arcobaleno 1/arcobaleno 2/tinto/nero caldo) | |
| Direzione dell' immagine | L'orizzontale/verticale/diagonale | |
| Zoom digitale | 1x/2x/4x/8x | |
| Altri dispositivi | ||
| Interfaccia esterna standard | 50 pin:BP040SB-50-0114-B-R0 | |
| Interfaccia di comunicazione | TTL-232/USB2.0 | |
| Interfaccia video digitale | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| Componenti di estensione | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| Interfaccia elettrica | ||
| Tensione di alimentazione | 2.7V~5.3V | |
| Consumo tipico di energia | 0.8W@50Hz@23±3°C | |
| Meccanica/Lente | ||
| Dimensione del nucleo nudo ((mm) | 25.4 × 25.4 × 22.7 mm | φ36×24,3 mm |
| Peso del nucleo nudo ((g) | 26±1.5 | 28±1.5 |
| Lenti ottiche | Focale fisso Athermal: 4,8 mm/9,1 mm/13 mm/19 mm | Fuso fisso atermico: 25mm/35mm/50mm/70mm/100mm Focalizzazione manuale: 25mm/35mm/50mm Lenti motorizzate: 75mm/100mm/150mm Zoom continuo: 15~75mm/20~100mm/28~90mm/30~150mm/30~180mm/25~225mm |
| Impatto | Mezza onda senoide, 40 g/11 ms, direzione di impatto X asse, 3 volte | 1500 g@0,4 ms |
| Vibrazione | 5.35g, Vibrazione casuale, 3 assi | |
| Componenti dell'otturatore | Opzionale | |
| Adattabilità all'ambiente | ||
| Temperatura di funzionamento | -40°C~+70°C | |
| Temperatura di conservazione | -45°C~+85°C | |
| Umidità | 5% ~ 95%, non condensante | |
| Certificazione | RoHS2.0/REACH | |
Applicazioni industriali
Visione industriale Fuoco e soccorso Sorveglianza della sicurezza Osservazione all'aria aperta Visione artificiale Elettronica di consumo
I nostri vantaggi
- Documentazione completa:Manuali del prodotto, guide di installazione e riferimenti di selezione per l'implementazione immediata.
- Assistenza allo sviluppo e ai test:Servizi di test integrati di campioni, valutazione delle prestazioni e verifica dei parametri.
- Toolkit per sviluppatori avanzati:SDK, API, algoritmi e strumenti di debug per l'integrazione profonda.
- Supporto tecnico a distanza:Supporto 24 ore su 24 con risposta rapida e risoluzione tempestiva per i problemi critici.
- Garanzia:Parti originali e rigorosa adesione al processo per ripristinare prestazioni ottimali.
Domande frequenti
Cos'è la risoluzione del rilevatore a infrarossi?
La risoluzione del rivelatore a infrarossi si riferisce al numero di pixel nell'imaging termico.che consente di individuare obiettivi più piccoli a distanze più lungheLe risoluzioni comuni di imaging termico a infrarossi vanno da 256x192, 384x288, 640x512, 800x600, 1024x768, a 1280x1024.
Che cos'è il campo visivo (FOV)?
Il campo visivo si riferisce al campo visivo bidimensionale dello spazio dell'oggetto osservato dal sistema ottico dell'immagine termica a infrarossi.con una massa di rivelatori di dimensioni A × B, dimensione di pixel d e lunghezza focale dell'obiettivo f, l'angolo orizzontale di FOV θ=2×arctan ((A×d/2f).il campo visivo cambia solo con la distanza focale del sistema ottico: una lunghezza focale più lunga si traduce in un campo visivo più stretto, mentre una lunghezza focale più breve fornisce un campo visivo più ampio.
