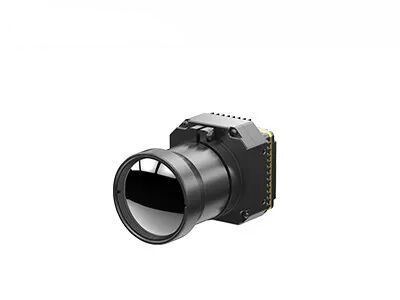

Il centro termico non raffreddato della macchina fotografica di PAL/NTSC con lo zoom continuo 1~8X
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xRisoluzione | 640x512 / 17μm | Lenti della macchina fotografica | Multiplo disponibile |
---|---|---|---|
Peso | <90g | NETTO | <30mK |
Gamma spettrale | 8~14μm LW | Dimensione | 44,5x44,5x33,6 mm |
Evidenziare | Il centro termico non raffreddato della macchina fotografica di NTSC,il centro termico della macchina fotografica dello zoom continuo 8X |
640x512 / modulo non raffreddato della macchina fotografica di registrazione di immagini termiche di 17μm per l'aria aperta, osservazione animale
PLUG617 è uno del modulo termico non raffreddato del sensore della macchina fotografica di serie della SPINA sviluppato da tecnologia dei sensori globale (GST).
Il sensore termico non raffreddato consistito di della macchina fotografica di 640x512/17µm, la serie completa di componenti ottiche, il circuito di elaborazione dei segnali e l'algoritmo unico di elaborazione di immagini, il modulo della macchina fotografica di PLUG617 LWIR fornisce la chiara immagine e la prestazione superiore.
I moduli infrarossi non raffreddati di serie della SPINA sono sviluppati specialmente per vari requisiti personali di osservazione, che forniscono le varie interfacce industriali standard e le opzioni infrarosse della lente per soddisfare le richieste specifiche di integrazione. Alcune soluzioni professionali di registrazione di immagini termiche si sono applicate a molte applicazioni.
- NETD<30mk>
- Prestazione stabile
- Integrazione facile & plugin
- Chiari qualità & dettagli di immagine
- Forte adattabilità ambientale
Modello | PLUG617 |
Prestazione del rivelatore di IR | |
Risoluzione | 640x512 |
Passo del pixel | 17μm |
Ampiezza dello spettro | 8~14μm |
NETD | <30mk |
Elaborazione di immagini | |
Frame per secondo | 9Hz/25Hz/30Hz/50Hz/60Hz |
Tempo di partenza | <10s> |
Video analogico | PAL/NTSC |
Video di Digital | RAW/YUV/BT656/LVDS |
Componente di estensione | USB/Camerlink |
Attenuazione del modo | Lineare/istogramma/misto |
Zoom di Digital | 1~8X zoom continuo, dimensione di punto 1/8 |
Esposizione di immagine | Colore caldo/bianco caldo/pseudo nero |
Direzione di immagine | Orizzontalmente/verticalmente/diagonalmente vibrazione |
Algoritmo di immagine | NUC/AGC/IDE |
Specificazione elettrica | |
Interfaccia esterna standard | interfaccia 50pin_HOURS |
Modo di comunicazione | RS232-TTL, 115200bps |
Tensione di rifornimento | 4~6V |
Consumo di energia tipico | <1> |
Caratteristiche fisiche | |
Dimensione (millimetri) | 44.5x44.5x36.6 |
Peso | <90g> |
Adattamento ambientale | |
Temperatura di operazione | -40°C ~ +70°C |
Temperatura di stoccaggio | -45°C ~ +85°C |
Umidità | 5%~95%, senza condensazione |
Vibrazione | Vibrazione casuale 5.35grms, asse 3 |
Scossa | Semionda sinusoidale, 40g/11ms, 3 direzione di asse 6 |
Ottica | |
Lente facoltativa | Fuoco fisso atermico: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm Lente motorizzata: 75mm/100mm/150mm Zoom ottico continuo: 30-150mm |
Il modulo del visore termico PLUG617 è ampiamente usato nella sicurezza e monitoraggio, aria aperta, salvataggio di applicazione di legge, la lotta contro l'incendio e salvataggio, carichi utili ecc. del UAV, di ADAS.
1. Che cosa è risoluzione infrarossa del rivelatore
Cioè il numero dei pixel di registrazione di immagini termiche. I mezzi più di alta risoluzione più punti di misura della temperatura e di osservazione, così più piccolo obiettivo ad più interurbano possono essere osservati e misurati. Solitamente la risoluzione delle gamme infrarosse di registrazione di immagini termiche da 256x192, da 384x288, da 640x512, da 800x600, da 1024x768, da 1280x1024, ecc. Con più di alta risoluzione, il costo del rivelatore sarà più.
2. Campo visivo (FOV)
Si riferisce al campo visivo bidimensionale dello spazio di oggetto osservato dal sistema ottico del visore termico infrarosso. Prendendo il FOV orizzontale come esempio, supponendo che la dimensione di matrice del rivelatore è A×B, la dimensione del pixel è d e la lunghezza focale della lente è f, quindi l'angolo orizzontale θ=2×acrtan (A×d/2f) di FOV.
Dopo che la matrice del rivelatore e la dimensione del pixel sono selezionate, i soli cambiamenti di campo visivo con la lunghezza focale del sistema ottico: con la lunghezza focale più lunga, il campo visivo sarà più stretto; con la più breve lunghezza focale, il campo visivo sarà più ampio.
