xRisoluzione | 640x512 / 17μm | Lenti della macchina fotografica | Multiplo disponibile |
---|---|---|---|
Peso | <90g | NETTO | <30mK |
Gamma spettrale | 8~14μm LW | Dimensione | 44,5x44,5x33,6 mm |
Evidenziare | Modulo infrarosso 640x512 della macchina fotografica,Modulo infrarosso della macchina fotografica dei carichi utili del UAV |

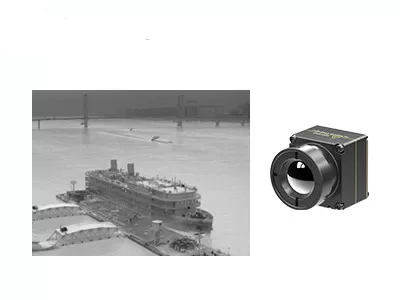

640x512 / modulo non raffreddato della macchina fotografica di registrazione di immagini termiche di 17μm per l'aria aperta, osservazione animale
PLUG617 è uno del modulo termico non raffreddato del sensore della macchina fotografica di serie della SPINA sviluppato da tecnologia dei sensori globale (GST).
Il sensore termico non raffreddato consistito di della macchina fotografica di 640x512/17µm, la serie completa di componenti ottiche, il circuito di elaborazione dei segnali e l'algoritmo unico di elaborazione di immagini, il modulo della macchina fotografica di PLUG617 LWIR fornisce la chiara immagine e la prestazione superiore.
I moduli infrarossi non raffreddati di serie della SPINA sono sviluppati specialmente per vari requisiti personali di osservazione, che forniscono le varie interfacce industriali standard e le opzioni infrarosse della lente per soddisfare le richieste specifiche di integrazione. Alcune soluzioni professionali di registrazione di immagini termiche si sono applicate a molte applicazioni.
- NETD<30mk>
- Prestazione stabile
- Integrazione facile & plugin
- Chiari qualità & dettagli di immagine
- Forte adattabilità ambientale
Modello | PLUG617 |
Prestazione del rivelatore di IR | |
Risoluzione | 640x512 |
Passo del pixel | 17μm |
Ampiezza dello spettro | 8~14μm |
NETD | <30mk |
Elaborazione di immagini | |
Frame per secondo | 9Hz/25Hz/30Hz/50Hz/60Hz |
Tempo di partenza | <10s> |
Video analogico | PAL/NTSC |
Video di Digital | RAW/YUV/BT656/LVDS |
Componente di estensione | USB/Camerlink |
Attenuazione del modo | Lineare/istogramma/misto |
Zoom di Digital | 1~8X zoom continuo, dimensione di punto 1/8 |
Esposizione di immagine | Colore caldo/bianco caldo/pseudo nero |
Direzione di immagine | Orizzontalmente/verticalmente/diagonalmente vibrazione |
Algoritmo di immagine | NUC/AGC/IDE |
Specificazione elettrica | |
Interfaccia esterna standard | interfaccia 50pin_HOURS |
Modo di comunicazione | RS232-TTL, 115200bps |
Tensione di rifornimento | 4~6V |
Consumo di energia tipico | <1> |
Caratteristiche fisiche | |
Dimensione (millimetri) | 44.5x44.5x36.6 |
Peso | <90g> |
Adattamento ambientale | |
Temperatura di operazione | -40°C ~ +70°C |
Temperatura di stoccaggio | -45°C ~ +85°C |
Umidità | 5%~95%, senza condensazione |
Vibrazione | Vibrazione casuale 5.35grms, asse 3 |
Scossa | Semionda sinusoidale, 40g/11ms, 3 direzione di asse 6 |
Ottica | |
Lente facoltativa | Fuoco fisso atermico: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm Lente motorizzata: 75mm/100mm/150mm Zoom ottico continuo: 30-150mm |
Il modulo del visore termico PLUG617 è ampiamente usato nella sicurezza e monitoraggio, aria aperta, salvataggio di applicazione di legge, la lotta contro l'incendio e salvataggio, carichi utili ecc. del UAV, di ADAS.
1. Che cosa è gamma di DRI?
È mezzi di misurazione della distanza a cui un rivelatore infrarosso può produrre un'immagine dell'obiettivo specifico e può essere diviso nella gamma di rilevazione, la gamma del riconoscimento, gamma dell'identificazione.
D (rilevazione): capacità di distinguere un oggetto dai precedenti
R (riconoscimento): capacità di classificare la classe di oggetto (animale, umano, veicolo, barca…)
Io (identificazione): capacità di descrivere l'oggetto in dettaglio (un uomo con un cappello, un cervo, una jeep…)
Secondo i criteri di Johnson, quando la probabilità del dettaglio dell'obiettivo visibile alla distanza di DRI è 50%, la linea paia di numero minimo dell'obiettivo è 1:3: 6 (o 1:4: 8) ed il numero minimo corrispondente dei pixel sono 2:6: 12 (o 2:8: 16).
Supponendo che il diametro dell'obiettivo è H, la lunghezza focale è f, la dimensione del pixel è d ed il numero della linea paia è n, quindi la distanza di vista L=H×f/(2n×d)
