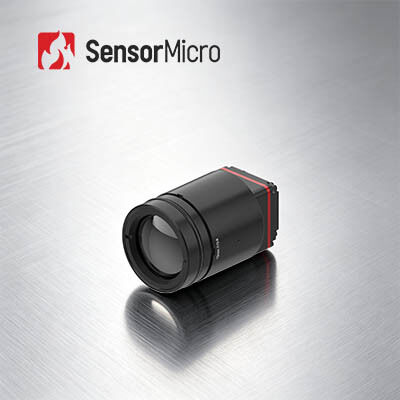

1280×1024 Risoluzione 8μm Pixel Dimensione 30mK NETD Modulo di fotocamera termico non raffreddato Alta definizione
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | iTL1208 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 1280x1024/8μm | Obiettivo della fotocamera | Disponibili multipli |
|---|---|---|---|
| Algoritmo di immagine | NUC/3DNR/DNS/RDC/EE | NET | ≤30mK |
| Gamma spettrale | 8~14μm LW | Interfaccia video digitale | MIPI-CSI |
| Evidenziare | Modulo infrarosso 640x512 della macchina fotografica,Modulo infrarosso della macchina fotografica dei carichi utili del UAV |
||
Descrizione di prodotto
Modulo termocamera non raffreddato 1280×1024 / 8μm ad alta definizione
Panoramica del prodotto
Siamo lieti di consigliare il nostro modulo di imaging termico iTL1208, il core della fotocamera a infrarossi iTL1208 da 8 μm megapixel, appositamente progettato per gli acquirenti globali che si concentrano su componenti termici a basso SWaP e ad alte prestazioni. Questo modulo compatto presenta dimensioni complessive di 22,6×22,6×34,5 mm e peso netto di 35,7 g con un obiettivo standard da 12 mm, che lo rendono altamente adattabile per i prodotti finali portatili e mobili tradizionali d'oltremare.
Offre una sensibilità termica eccezionale con 30 mK NETD e immagini termiche HD nitide 1280×1024 supportate da algoritmi di ottimizzazione delle immagini integrati. Tutte le interfacce industriali standard sono riservate: MIPI CSI, doppia uscita dati RAW/YUV e canali di controllo seriale/I2C. Supportiamo test su campioni, ordini di prova in piccoli lotti e una guida tecnica transfrontaliera completa per l'assemblaggio del prodotto locale e il lancio sul mercato.
Caratteristiche principali
-
Design estremamente leggeroDimensioni compatte di 22,6×22,6×34,5 mm e peso di 35,7 g (incluso un obiettivo da 12 mm)Tra i più alti livelli di integrazione della sua categoria
-
Alta sensibilità, rilevamento precisoPixel ultra-piccoli da 8μm con risoluzione 1280×1024, per dettagli precisi e immagini chiareNETD tipico ≤ 30 mK, che consente il rilevamento affidabile di sottili differenze di temperatura
-
Sviluppo semplificato, integrazione rapidaSono disponibili diverse opzioni di lenti ottiche per soddisfare i diversi requisiti applicativiSupporta l'interfaccia di output dell'immagine MIPI CSIUscita dati immagine RAW e YUV, con controllo tramite porta seriale/I2C
Specifiche del prodotto
| Modello | iTL1208 |
|---|---|
| Indicatori dei rilevatori IR | Materiale sensibile: VOx Risoluzione: 1280×1024 Dimensione pixel: 8μm Risposta spettrale: 8μm ~ 14μm NETD tipico: ≤30mK |
| Elaborazione delle immagini | Frequenza fotogrammi digitali: 25/30 Hz Tempo di avvio: ≤6s Video digitale: RAW/YUV Algoritmo immagine: NUC/3DNR/DNS/DRC/EE Visualizzazione delle immagini: 10 tipi (Bianco caldo/Lava/Ferro rosso/Ferro caldo/Medico/Artico/Arcobaleno 1/Arcobaleno 2/Tinta/Nero caldo) |
| Software per computer | Controllo del modulo e visualizzazione video |
| Elettrico | Interfaccia esterna standard: Interfaccia 34Pin_Connector: BP04SD-34-0065-R0 Interfaccia di comunicazione: TTL-232/I2C Interfaccia video digitale: MIPI-CSI Tensione di alimentazione: 4,5-5,5 V Consumo energetico tipico: 1 W |
| Meccanico |
Dimensioni (inclusa lente): • Con obiettivo da 5 mm: 22,6 mm×22,6 mm×50 mm (diametro esterno obiettivo Φ37 mm) • Con obiettivo da 10 mm: 22,6 mm×22,6 mm×45,3 mm (diametro esterno obiettivo Φ33 mm) • Con obiettivo da 12 mm: 22,6 mm×22,6 mm×34,5 mm (diametro esterno obiettivo Φ26,6 mm) • Con obiettivo da 17 mm: 22,6 mm×22,6 mm×35,4 mm (diametro esterno obiettivo Φ27 mm) • Con obiettivo da 25 mm: 22,6 mm×22,6 mm×44,2 mm (diametro esterno obiettivo Φ33 mm) • Con obiettivo da 35 mm: 22,6 mm×22,6 mm×50,9 mm (diametro esterno dell'obiettivo Φ43,2 mm) Peso (compreso l'obiettivo): • 85,5±4,5 g (con obiettivo da 5 mm) • 70,5±3,6 g (con obiettivo da 10 mm) • 35,7±2 g (con obiettivo da 12 mm) • 40,7±2,1 g (con obiettivo da 17 mm) • 71,0±3,6 g (con obiettivo da 25 mm) • 110±5,5 g (con obiettivo da 35 mm) |
| Adattabilità ambientale | Temperatura operativa: -40℃~+70℃ Temperatura di conservazione: -45℃~+85℃ Umidità: 5%~95%, senza condensa Vibrazione: 5,35 g, vibrazione casuale, 3 assi Impatto: mezza onda sinusoidale, 40 g/11 ms, direzione dell'impatto asse X, 3 volte Certificazione: ROHS2.0/REACH Lente ottica: Fuoco fisso Atermico: 5/10/12/17/25/35 mm |
Applicazioni industriali
- Lotta contro gli incendi boschivi
- Manutenzione dell'alimentazione
- Ispezione fotovoltaica
- Monitoraggio della sicurezza
- Dispositivi indossabili
- Dispositivi portatili
Vantaggi del prodotto
-
Portafoglio di prodotti diversificatoUn'ampia gamma di formati di prodotti tra cui rilevatori a infrarossi, nuclei di telecamere e moduli per soddisfare vari requisiti di integrazione.
-
Ricca varietà di prodottiRisoluzioni multiple di array, dimensioni dei pixel, bande d'onda e combinazioni di opzioni di lenti offrono maggiore flessibilità per diverse applicazioni.
-
Prestazioni eccezionaliImmagini nitide, dimensioni compatte, basso consumo energetico, elevata sensibilità e grande affidabilità: progettati per funzionare in un'ampia gamma di sfide ambientali.
-
Integrazione facileMolteplici opzioni di interfaccia rendono l'integrazione semplice e consentono un rapido sviluppo in più campi di applicazione.
Domande frequenti
Cos'è la gamma DRI?
È un mezzo per misurare la distanza alla quale un rilevatore a infrarossi può produrre un'immagine di un bersaglio specifico e può essere suddiviso in campo di rilevamento, campo di riconoscimento, campo di identificazione.
D (Detection): capacità di distinguere un oggetto dallo sfondo
R (Riconoscimento): capacità di classificare la classe dell'oggetto (animale, umano, veicolo, imbarcazione…)
I (Identificazione): capacità di descrivere l'oggetto nei dettagli (un uomo con un cappello, un cervo, una Jeep…)
Secondo i criteri di Johnson, quando la probabilità che i dettagli del target siano visibili alla distanza DRI è del 50%, il numero minimo di coppie di linee del target è 1:3:6 (o 1:4:8) e il corrispondente numero minimo di pixel è 2:6:12 (o 2:8:16).
Supponendo che il diametro del target sia H, la lunghezza focale sia f, la dimensione dei pixel sia d e il numero di coppie di linee sia n, quindi la distanza di visualizzazione L=H×f/(2n×d)
D (Detection): capacità di distinguere un oggetto dallo sfondo
R (Riconoscimento): capacità di classificare la classe dell'oggetto (animale, umano, veicolo, imbarcazione…)
I (Identificazione): capacità di descrivere l'oggetto nei dettagli (un uomo con un cappello, un cervo, una Jeep…)
Secondo i criteri di Johnson, quando la probabilità che i dettagli del target siano visibili alla distanza DRI è del 50%, il numero minimo di coppie di linee del target è 1:3:6 (o 1:4:8) e il corrispondente numero minimo di pixel è 2:6:12 (o 2:8:16).
Supponendo che il diametro del target sia H, la lunghezza focale sia f, la dimensione dei pixel sia d e il numero di coppie di linee sia n, quindi la distanza di visualizzazione L=H×f/(2n×d)
