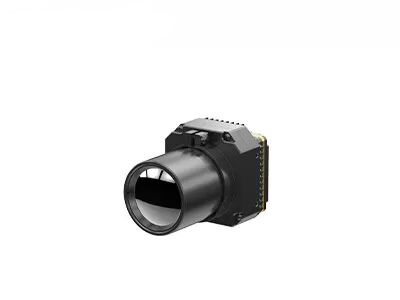

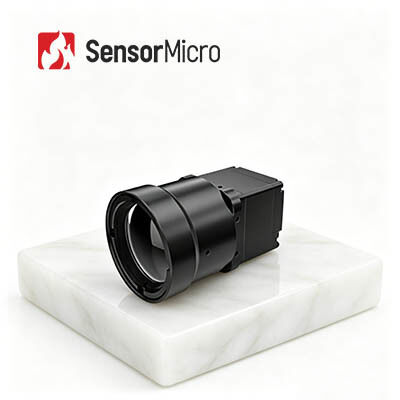

Core di fotocamera termica non raffreddata LWIR con risoluzione 640x512 e dimensione di pixel di 12 μm per la lotta e il salvataggio dagli incendi
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | iSE612 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Consumo energetico tipico | 0,8 W a 50 Hz a 23 ± 3 ℃ | Risoluzione | 640x512/12μm |
|---|---|---|---|
| Obiettivo della fotocamera | Disponibili multipli | NET | ≤20mK |
| Gamma spettrale | 8~14μm LW | Frequenza fotogrammi digitali | 50Hz |
| Evidenziare | Il centro termico della macchina fotografica di salvataggio LWIR,Il centro termico non raffreddato della macchina fotografica di LWIR |
||
Descrizione di prodotto
Nucleo per termocamera non raffreddata LWIR 640x512 12μm per servizi antincendio e di salvataggio
Panoramica del prodotto
Il nucleo della telecamera a infrarossi iSE612 è costruito sul nostro rilevatore termico con imballaggio in ceramica ApexCore 640×512/12μm sviluppato in modo indipendente. Caratterizzato da un design senza otturatore, elimina la calibrazione dell'otturatore e previene la balbuzie e il rumore dell'immagine. Dotato di super risoluzione, immagine nell'immagine, OSD personalizzabile e funzioni di zoom elettronico, questo core ottimizzato per SWaP supporta più interfacce video e obiettivi. Compatto e leggero, offre prestazioni di imaging eccezionali, ideali per la visione industriale, i vigili del fuoco, la sorveglianza di sicurezza, la visione artificiale e l'elettronica di consumo.
Caratteristiche principali
- Liscio, stabile e altamente conveniente- Non è richiesta alcuna calibrazione dell'otturatore durante il funzionamento, eliminando lo stuttering dell'immagine comune nei tradizionali sistemi basati su otturatore. Adotta un rilevatore di imballaggi in ceramica ApexCore ad alto rapporto costo-efficacia con NETD≤20mK
- Compatto e leggero, flessibile per l'integrazione- Dimensioni fino a 25,4×25,4×22,7 mm, peso del nucleo nudo ≤26±1,5 g. Il design strutturale salvaspazio consente un layout e un'integrazione flessibili del sistema
- Funzionalità avanzate per un'integrazione perfetta- Supporta algoritmi di super risoluzione, immagine nell'immagine, OSD personalizzabile, modalità sospensione, calibrazione con un clic e compatibilità con vari display Micro OLED. Compatibile con più obiettivi ottici e componenti di estensione per un facile sviluppo secondario e personalizzazione del sistema
Specifiche del prodotto
| Modello | iSE612 | |
| Indicatori dei rilevatori IR | ||
| Materiale sensibile | VOx | |
| Risoluzione | 640×512 | |
| Dimensione pixel | 12μm | |
| Risposta spettrale | 8μm ~ 14μm | |
| NET tipico | ≤20mK | |
| Elaborazione delle immagini | ||
| Frequenza fotogrammi digitali | 50Hz | |
| Orario di avvio | 6s | |
| Video digitale | YUV420/YUV422/RGB888/RAW | |
| Algoritmo di immagine | NUC/DRC/DNS/DDE/SFFC | |
| Senza persiane | Supportato | |
| Visualizzazione delle immagini | 10 tipi (Bianco caldo/Lava/Ferro rosso/Ferro caldo/Medico/Artico/Arcobaleno 1/Arcobaleno 2/Tinta/Nero caldo) | |
| Direzione dell'immagine | Orizzontale/Verticale/Diagonale | |
| Zoom digitale | 1x/2x/4x/8x | |
| Elettrico | ||
| Interfaccia esterna standard | 50 pin:BP040SB-50-0114-B-R0 | |
| Interfaccia di comunicazione | TTL-232/USB2.0 | |
| Interfaccia video digitale | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| Componenti di estensione | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| Interfaccia elettrica | ||
| Tensione di alimentazione | 2,7 V~5,3 V | |
| Consumo energetico tipico | 0,8 W a 50 Hz a 23 ± 3 ℃ | |
| Meccanico/Obiettivo | ||
| Dimensioni del nucleo nudo (mm) | 25,4×25,4×22,7 mm | φ36×24,3 mm |
| Peso del nucleo nudo (g) | 26±1,5 | 28±1,5 |
| Lente ottica | Messa a fuoco fissa atermica: 4,8 mm/9,1 mm/13 mm/19 mm | Messa a fuoco fissa atermica: 25 mm/35 mm/50 mm/70 mm/100 mm Messa a fuoco manuale: 25 mm/35 mm/50 mm Obiettivo motorizzato: 75 mm/100 mm/150 mm Zoom continuo: 15~75 mm/20~100 mm/28~90 mm/30~150 mm/30~180 mm/25~225 mm |
| Impatto | Mezza onda sinusoidale, 40 g/11 ms, direzione dell'impatto asse X, 3 volte | 1500 g@0,4 ms |
| Vibrazione | 5,35 g, vibrazione casuale, 3 assi | |
| Componenti per persiane | Opzionale | |
| Adattabilità ambientale | ||
| Temperatura operativa | -40℃~+70℃ | |
| Temperatura di conservazione | -45℃~+85℃ | |
| Umidità | 5%~95%, senza condensa | |
| Certificazione | ROHS2.0/REACH | |
Applicazioni industriali
Il modulo di imaging termico iSE612 è ampiamente utilizzato nei settori della visione industriale, antincendio e salvataggio, sorveglianza di sicurezza, osservazione esterna, visione artificiale, elettronica di consumo, ecc.
Profilo Aziendale
SensorMicro è il produttore e fornitore di servizi leader a livello mondiale di rilevatori a infrarossi. È disposta a fornire ai clienti di tutto il mondo rilevatori di immagini termiche non raffreddati e raffreddati ad alte prestazioni e a condividere la propria esperienza applicativa professionale.
SensorMicro offre rilevatori a infrarossi avanzati, nuclei di telecamere e moduli con formati e bande d'onda versatili. Progettati per garantire chiarezza, sensibilità ed efficienza, i nostri prodotti si integrano perfettamente in diversi sistemi, consentendo applicazioni di imaging e rilevamento di prossima generazione in tutti i settori.
I rilevatori SensorMicro sono stati ampiamente utilizzati nella termografia, nella sicurezza e sorveglianza, nella visione personale, nel settore automobilistico e nei prodotti a infrarossi di consumo. La capacità di produzione in volume di SensorMicro consente di soddisfare la crescente domanda proveniente da tutti i mercati esistenti ed emergenti.
Domande frequenti
1. Risoluzione spaziale
Come indicatore della nitidezza dell'immagine termica, mostra la capacità di risolvere la forma spaziale del target ed è solitamente espresso in mrad (milliradiante).
La risoluzione spaziale è una misura dell'oggetto più piccolo che può essere risolto dal sensore o dell'area del terreno ripresa per il campo visivo istantaneo (IFOV) del sensore. L'IFOV è influenzato dalla dimensione del singolo elemento di rilevamento, d e dalla lunghezza focale dell'obiettivo, f.
Questo è iFOV = d / f
Per una data distanza, minore è il valore della risoluzione spaziale, più piccolo sarà il bersaglio e più ricchi saranno i dettagli. Per un dato target, minore è il valore della risoluzione spaziale, maggiore sarà il raggio d'azione che verrà rilevato.
