xRisoluzione | 640x512 / 17μm | Lenti della macchina fotografica | Multiplo disponibile |
---|---|---|---|
Peso | <90g | NETTO | <30mK |
Gamma spettrale | 8~14μm LW | Dimensione | 44,5x44,5x33,6 mm |
Evidenziare | le ORE 50pin collegano il centro della macchina fotografica,Il centro non raffreddato della macchina fotografica di osservazione animale |

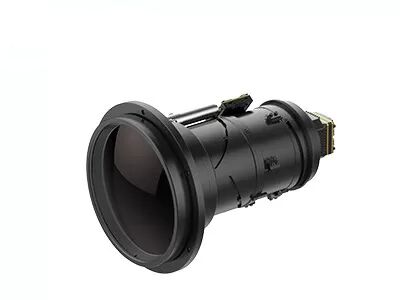

Modulo non raffreddato 640x512 17μM For Animal Observation della macchina fotografica di registrazione di immagini termiche
PLUG617 è uno del modulo termico non raffreddato del sensore della macchina fotografica di serie della SPINA sviluppato da tecnologia dei sensori globale (GST).
Il sensore termico non raffreddato consistito di della macchina fotografica di 640x512/17µm, la serie completa di componenti ottiche, il circuito di elaborazione dei segnali e l'algoritmo unico di elaborazione di immagini, il modulo della macchina fotografica di PLUG617 LWIR fornisce la chiara immagine e la prestazione superiore.
I moduli infrarossi non raffreddati di serie della SPINA sono sviluppati specialmente per vari requisiti personali di osservazione, che forniscono le varie interfacce industriali standard e le opzioni infrarosse della lente per soddisfare le richieste specifiche di integrazione. Alcune soluzioni professionali di registrazione di immagini termiche si sono applicate a molte applicazioni.
- NETD<30mk>
- Prestazione stabile
- Integrazione facile & plugin
- Chiari qualità & dettagli di immagine
- Forte adattabilità ambientale
Modello | PLUG617 |
Prestazione del rivelatore di IR | |
Risoluzione | 640x512 |
Passo del pixel | 17μm |
Ampiezza dello spettro | 8~14μm |
NETD | <30mk |
Elaborazione di immagini | |
Frame per secondo | 9Hz/25Hz/30Hz/50Hz/60Hz |
Tempo di partenza | <10s> |
Video analogico | PAL/NTSC |
Video di Digital | RAW/YUV/BT656/LVDS |
Componente di estensione | USB/Camerlink |
Attenuazione del modo | Lineare/istogramma/misto |
Zoom di Digital | 1~8X zoom continuo, dimensione di punto 1/8 |
Esposizione di immagine | Colore caldo/bianco caldo/pseudo nero |
Direzione di immagine | Orizzontalmente/verticalmente/diagonalmente vibrazione |
Algoritmo di immagine | NUC/AGC/IDE |
Specificazione elettrica | |
Interfaccia esterna standard | interfaccia 50pin_HOURS |
Modo di comunicazione | RS232-TTL, 115200bps |
Tensione di rifornimento | 4~6V |
Consumo di energia tipico | <1> |
Caratteristiche fisiche | |
Dimensione (millimetri) | 44.5x44.5x36.6 |
Peso | <90g> |
Adattamento ambientale | |
Temperatura di operazione | -40°C ~ +70°C |
Temperatura di stoccaggio | -45°C ~ +85°C |
Umidità | 5%~95%, senza condensazione |
Vibrazione | Vibrazione casuale 5.35grms, asse 3 |
Scossa | Semionda sinusoidale, 40g/11ms, 3 direzione di asse 6 |
Ottica | |
Lente facoltativa | Fuoco fisso atermico: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm Lente motorizzata: 75mm/100mm/150mm Zoom ottico continuo: 30-150mm |
Il modulo del visore termico PLUG617 è ampiamente usato nella sicurezza e monitoraggio, aria aperta, salvataggio di applicazione di legge, la lotta contro l'incendio e salvataggio, carichi utili ecc. del UAV, di ADAS.
1. Classificazione delle matrici infrarosse del piano focale
Secondo il metodo di raffreddamento, la matrice infrarossa del piano focale può essere divisa nei rivelatori raffreddati e non raffreddati di registrazione di immagini termiche. Il rivelatore infrarosso raffreddato di FPA pricipalmente adotta attualmente la bottiglia di Dewar/il frigorifero inizio rapido frigorifero e la bottiglia di Dewar/ciclo di soffocamento di Stirling. Mentre il rivelatore termico non raffreddato di FPA IR funziona alla temperatura ambiente. È il centro del sistema non raffreddato di registrazione di immagini termiche. I materiali sensibili al calore più comuni includono l'ossido del vanadio (Vox) ed il silicio amorfo (un-si). Il materiale dell'ossido del vanadio è la scelta della corrente principale nel mercato corrente; ha un coefficiente di resistenza ad alta temperatura ed alta sensibilità termica.
