modulo non raffreddato della macchina fotografica di registrazione di immagini termiche di 8~14μm LW per lotta contro l'incendio
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Risoluzione | 640x512 / 17μm | Lenti della macchina fotografica | Multiplo disponibile |
|---|---|---|---|
| Peso | ＜90g | NETTO | ＜30mK |
| Gamma spettrale | 8~14μm LW | Dimensione | 44,5x44,5x33,6 mm |
| Evidenziare | Modulo antincendio della macchina fotografica di registrazione di immagini termiche,modulo non raffreddato della macchina fotografica di 14um LW |
||
Descrizione di prodotto

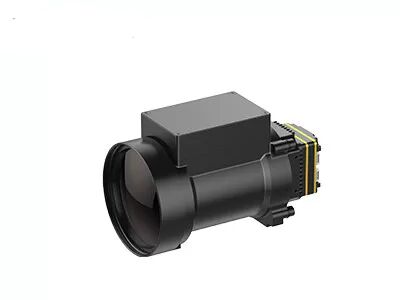

Modulo infrarosso della macchina fotografica PLUG617
640x512 / modulo non raffreddato della macchina fotografica di registrazione di immagini termiche di 17μm per l'aria aperta, osservazione animale
Descrizione di prodotto
PLUG617 è uno del modulo termico non raffreddato del sensore della macchina fotografica di serie della SPINA sviluppato da tecnologia dei sensori globale (GST).
Il sensore termico non raffreddato consistito di della macchina fotografica di 640x512/17µm, la serie completa di componenti ottiche, il circuito di elaborazione dei segnali e l'algoritmo unico di elaborazione di immagini, il modulo della macchina fotografica di PLUG617 LWIR fornisce la chiara immagine e la prestazione superiore.
I moduli infrarossi non raffreddati di serie della SPINA sono sviluppati specialmente per vari requisiti personali di osservazione, che forniscono le varie interfacce industriali standard e le opzioni infrarosse della lente per soddisfare le richieste specifiche di integrazione. Alcune soluzioni professionali di registrazione di immagini termiche si sono applicate a molte applicazioni.
Caratteristiche principali
- NETD<30mk>
- Prestazione stabile
- Integrazione facile & plugin
- Chiari qualità & dettagli di immagine
- Forte adattabilità ambientale
Specifiche di prodotto
| Modello | PLUG617 |
| Prestazione del rivelatore di IR | |
| Risoluzione | 640x512 |
| Passo del pixel | 17μm |
| Ampiezza dello spettro | 8~14μm |
| NETD | <30mk |
| Elaborazione di immagini | |
| Frame per secondo | 9Hz/25Hz/30Hz/50Hz/60Hz |
| Tempo di partenza | <10s> |
| Video analogico | PAL/NTSC |
| Video di Digital | RAW/YUV/BT656/LVDS |
| Componente di estensione | USB/Camerlink |
| Attenuazione del modo | Lineare/istogramma/misto |
| Zoom di Digital | 1~8X zoom continuo, dimensione di punto 1/8 |
| Esposizione di immagine | Colore caldo/bianco caldo/pseudo nero |
| Direzione di immagine | Orizzontalmente/verticalmente/diagonalmente vibrazione |
| Algoritmo di immagine | NUC/AGC/IDE |
| Specificazione elettrica | |
| Interfaccia esterna standard | interfaccia 50pin_HOURS |
| Modo di comunicazione | RS232-TTL, 115200bps |
| Tensione di rifornimento | 4~6V |
| Consumo di energia tipico | <1> |
| Caratteristiche fisiche | |
| Dimensione (millimetri) | 44.5x44.5x36.6 |
| Peso | <90g> |
| Adattamento ambientale | |
| Temperatura di operazione | -40°C ~ +70°C |
| Temperatura di stoccaggio | -45°C ~ +85°C |
| Umidità | 5%~95%, senza condensazione |
| Vibrazione | Vibrazione casuale 5.35grms, asse 3 |
| Scossa | Semionda sinusoidale, 40g/11ms, 3 direzione di asse 6 |
| Ottica | |
| Lente facoltativa | Fuoco fisso atermico: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm Lente motorizzata: 75mm/100mm/150mm Zoom ottico continuo: 30-150mm |
Applicazioni industriali
Il modulo del visore termico PLUG617 è ampiamente usato nella sicurezza e monitoraggio, aria aperta, salvataggio di applicazione di legge, la lotta contro l'incendio e salvataggio, carichi utili ecc. del UAV, di ADAS.
Elogi dai clienti
FAQ
1. Principio di funzionamento di matrice infrarossa del piano focale
Una matrice degli elementi fotosensibili è sistemata sul rivelatore di matrice del piano focale. I raggi infrarossi emessi dall'infinito sono imaged su questi elementi fotosensibili della matrice del piano focale tramite il sistema ottico. Il rivelatore converte il segnale luminoso in segnale elettrico ed esegue l'amplificazione integrale, il campionamento, amplificatore di uscita e sistema di multiplazione ed infine è inviato al sistema di controllo per formare un'immagine.
