Risoluzione termica non raffreddata del centro 640x512 della macchina fotografica per l'osservazione animale all'aperto
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xRisoluzione | 640x512 / 17μm | Lenti della macchina fotografica | Multiplo disponibile |
---|---|---|---|
Peso | <90g | NETTO | <30mK |
Gamma spettrale | 8~14μm LW | Dimensione | 44,5x44,5x33,6 mm |
Evidenziare | il centro termico della macchina fotografica di risoluzione 640x512,Il centro termico all'aperto 640x512 della macchina fotografica |

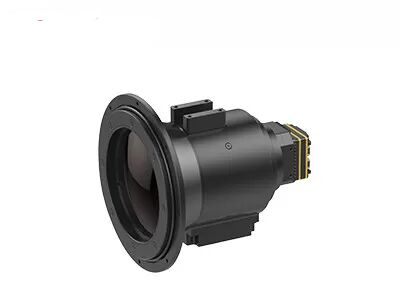

640x512 / modulo non raffreddato della macchina fotografica di registrazione di immagini termiche di 17μm per l'aria aperta, osservazione animale
PLUG617 è uno del modulo termico non raffreddato del sensore della macchina fotografica di serie della SPINA sviluppato da tecnologia dei sensori globale (GST).
Il sensore termico non raffreddato consistito di della macchina fotografica di 640x512/17µm, la serie completa di componenti ottiche, il circuito di elaborazione dei segnali e l'algoritmo unico di elaborazione di immagini, il modulo della macchina fotografica di PLUG617 LWIR fornisce la chiara immagine e la prestazione superiore.
I moduli infrarossi non raffreddati di serie della SPINA sono sviluppati specialmente per vari requisiti personali di osservazione, che forniscono le varie interfacce industriali standard e le opzioni infrarosse della lente per soddisfare le richieste specifiche di integrazione. Alcune soluzioni professionali di registrazione di immagini termiche si sono applicate a molte applicazioni.
- NETD<30mk>
- Prestazione stabile
- Integrazione facile & plugin
- Chiari qualità & dettagli di immagine
- Forte adattabilità ambientale
Modello | PLUG617 |
Prestazione del rivelatore di IR | |
Risoluzione | 640x512 |
Passo del pixel | 17μm |
Ampiezza dello spettro | 8~14μm |
NETD | <30mk |
Elaborazione di immagini | |
Frame per secondo | 9Hz/25Hz/30Hz/50Hz/60Hz |
Tempo di partenza | <10s> |
Video analogico | PAL/NTSC |
Video di Digital | RAW/YUV/BT656/LVDS |
Componente di estensione | USB/Camerlink |
Attenuazione del modo | Lineare/istogramma/misto |
Zoom di Digital | 1~8X zoom continuo, dimensione di punto 1/8 |
Esposizione di immagine | Colore caldo/bianco caldo/pseudo nero |
Direzione di immagine | Orizzontalmente/verticalmente/diagonalmente vibrazione |
Algoritmo di immagine | NUC/AGC/IDE |
Specificazione elettrica | |
Interfaccia esterna standard | interfaccia 50pin_HOURS |
Modo di comunicazione | RS232-TTL, 115200bps |
Tensione di rifornimento | 4~6V |
Consumo di energia tipico | <1> |
Caratteristiche fisiche | |
Dimensione (millimetri) | 44.5x44.5x36.6 |
Peso | <90g> |
Adattamento ambientale | |
Temperatura di operazione | -40°C ~ +70°C |
Temperatura di stoccaggio | -45°C ~ +85°C |
Umidità | 5%~95%, senza condensazione |
Vibrazione | Vibrazione casuale 5.35grms, asse 3 |
Scossa | Semionda sinusoidale, 40g/11ms, 3 direzione di asse 6 |
Ottica | |
Lente facoltativa | Fuoco fisso atermico: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm Lente motorizzata: 75mm/100mm/150mm Zoom ottico continuo: 30-150mm |
Il modulo del visore termico PLUG617 è ampiamente usato nella sicurezza e monitoraggio, aria aperta, salvataggio di applicazione di legge, la lotta contro l'incendio e salvataggio, carichi utili ecc. del UAV, di ADAS.
1. Circa il rivelatore termico
Il principio di lavoro di rivelatori termici è di trar vantaggi dall'effetto termico per riscaldare la trasformazione dell'elemento di rilevazione e del calore di causa di alcune proprietà fisiche in moda da potere individuare l'energia di radiazione di IR.
Il rivelatore termico funziona alla temperatura ambiente. Durante la sua operazione, ci sono mutamenti di temperatura, che possono avere la risposta lenta e una sensibilità relativamente bassa rispetto ai rivelatori del fotone.
Ci sono pricipalmente 4 tipi dei rivelatori termici infrarossi: Termocoppia/batterio termofilo, rivelatore di Pyroelectric, termistore/bolometro, Microbolometer
2. Come fa la registrazione di immagini termiche infrarossa lavoro?
Il sistema infrarosso di registrazione di immagini termiche è una rilevazione e un'identificazione senza contatto passive della tecnologia infrarossa. Mette a fuoco la radiazione infrarossa della scena sul rivelatore infrarosso di matrice del piano focale tramite il sistema ottico infrarosso che può passare con radiazione infrarossa. Il rivelatore termico converte il segnale di radiazione dell'intensità differente in segnale elettrico corrispondente e poi tramite l'amplificazione ed il video che elaborano, forme l'immagine infrarossa che può essere osservata dagli occhi nudi.
