xRisoluzione | 640x512 / 17μm | Lenti della macchina fotografica | Multiplo disponibile |
---|---|---|---|
Peso | <90g | NETTO | <30mK |
Gamma spettrale | 8~14μm LW | Dimensione | 44,5x44,5x33,6 mm |
Evidenziare | Modulo non raffreddato 640x512 della macchina fotografica,Modulo 17um della macchina fotografica di registrazione di immagini termiche |

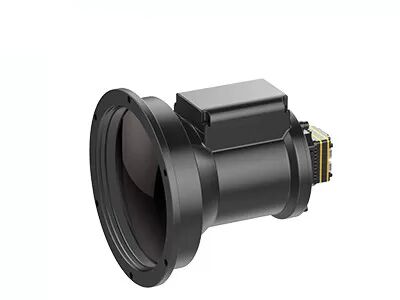

640x512 / modulo non raffreddato della macchina fotografica di registrazione di immagini termiche di 17μm per l'aria aperta, osservazione animale
PLUG617 è uno del modulo termico non raffreddato del sensore della macchina fotografica di serie della SPINA sviluppato da tecnologia dei sensori globale (GST).
Il sensore termico non raffreddato consistito di della macchina fotografica di 640x512/17µm, la serie completa di componenti ottiche, il circuito di elaborazione dei segnali e l'algoritmo unico di elaborazione di immagini, il modulo della macchina fotografica di PLUG617 LWIR fornisce la chiara immagine e la prestazione superiore.
I moduli infrarossi non raffreddati di serie della SPINA sono sviluppati specialmente per vari requisiti personali di osservazione, che forniscono le varie interfacce industriali standard e le opzioni infrarosse della lente per soddisfare le richieste specifiche di integrazione. Alcune soluzioni professionali di registrazione di immagini termiche si sono applicate a molte applicazioni.
- NETD<30mk>
- Prestazione stabile
- Integrazione facile & plugin
- Chiari qualità & dettagli di immagine
- Forte adattabilità ambientale
Modello | PLUG617 |
Prestazione del rivelatore di IR | |
Risoluzione | 640x512 |
Passo del pixel | 17μm |
Ampiezza dello spettro | 8~14μm |
NETD | <30mk |
Elaborazione di immagini | |
Frame per secondo | 9Hz/25Hz/30Hz/50Hz/60Hz |
Tempo di partenza | <10s> |
Video analogico | PAL/NTSC |
Video di Digital | RAW/YUV/BT656/LVDS |
Componente di estensione | USB/Camerlink |
Attenuazione del modo | Lineare/istogramma/misto |
Zoom di Digital | 1~8X zoom continuo, dimensione di punto 1/8 |
Esposizione di immagine | Colore caldo/bianco caldo/pseudo nero |
Direzione di immagine | Orizzontalmente/verticalmente/diagonalmente vibrazione |
Algoritmo di immagine | NUC/AGC/IDE |
Specificazione elettrica | |
Interfaccia esterna standard | interfaccia 50pin_HOURS |
Modo di comunicazione | RS232-TTL, 115200bps |
Tensione di rifornimento | 4~6V |
Consumo di energia tipico | <1> |
Caratteristiche fisiche | |
Dimensione (millimetri) | 44.5x44.5x36.6 |
Peso | <90g> |
Adattamento ambientale | |
Temperatura di operazione | -40°C ~ +70°C |
Temperatura di stoccaggio | -45°C ~ +85°C |
Umidità | 5%~95%, senza condensazione |
Vibrazione | Vibrazione casuale 5.35grms, asse 3 |
Scossa | Semionda sinusoidale, 40g/11ms, 3 direzione di asse 6 |
Ottica | |
Lente facoltativa | Fuoco fisso atermico: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm Lente motorizzata: 75mm/100mm/150mm Zoom ottico continuo: 30-150mm |
Il modulo del visore termico PLUG617 è ampiamente usato nella sicurezza e monitoraggio, aria aperta, salvataggio di applicazione di legge, la lotta contro l'incendio e salvataggio, carichi utili ecc. del UAV, di ADAS.
1. Perché fanno i rivelatori di IR devono essere raffreddati?
Sulla base della temperatura di funzionamento e dei bisogni di raffreddamento, il rivelatore infrarosso può essere diviso nel raffreddato in e non raffreddato. Il sensore non raffreddato di registrazione di immagini termiche funziona alla temperatura ambiente, che hanno la risposta lenta e una sensibilità relativamente bassa. Mentre impianti infrarossi raffreddati del rivelatore alla temperatura criogenica. La ragione è che il rivelatore infrarosso raffreddato è essenzialmente un rivelatore del fotone e deve essere raffreddato alle basse temperature per eseguire al suo meglio.
2. Che cosa è i vantaggi di registrazione di immagini termiche medica?
La prova medica è il primo punto nella diagnosi medica e molte delle prove correnti per valutare la salute dell'organo sono dilaganti e scomode. Mentre la registrazione di immagini termiche combinata con esame medico può risolvere molto bene questo problema.
Usando la tecnologia di registrazione di immagini termiche, medici possono effettuare la cassaforte di 100%, nessuna radiazione, controllo completo non invadente e senza contatto del corpo per evitare ulteriori, metodi di prova inutili. La distribuzione del calore in varie parti del corpo umano può essere indicata rapidamente presto per individuare e diagnosticare le anomalie fisiche, di modo che nuovo trattamento può essere più facile e più efficace.
