L'alto centro termico NETD non raffreddato 30mk 8~14μm della macchina fotografica di sensibilità LWIR
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xRisoluzione | 400x300 / 17μm | Frequenza dei fotogrammi | 25Hz/30Hz/50Hz/60Hz |
---|---|---|---|
NETTO | <30mK | Gamma spettrale | 8~14μm |
Dimensione | 44,5x44,5x33,6 mm | Peso | ≤77g |
Evidenziare | Il centro termico della macchina fotografica di NETD 30mk,il centro termico non raffreddato della macchina fotografica 14um |

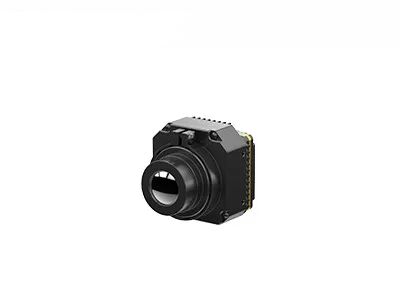

Il centro non raffreddato della macchina fotografica di registrazione di immagini termiche di LWIR 400x300/17μm con termografia industriale
Il centro termico della macchina fotografica di PLUG417R usa il detctor infrarosso non raffreddato di 400x300/17μm LWIR con una funzione facoltativa di misura della temperatura con l'immagine di misura da ℃ -20℃~150 per l'industriale o la misura di temperatura corporea. Questo modulo termico infrarosso può non solo misura il valore della temperatura intorno voi ma anche visualizzare la figura di registrazione di immagini termiche. Così deve essere la vostra migliore scelta per controllare il mutamento di temperatura.
Questo piccolo modulo infrarosso della macchina fotografica può essere ampiamente usato nelle applicazioni infrarosse di registrazione di immagini termiche quali la termografia, l'ispezione di potere dell'elettricità, sviluppanti l'ispezione ecc. È utile ai clienti dell'OEM per lo sviluppo e l'integrazione secondari in tutti i tipi di in visori termici e di macchine fotografiche termografiche infrarosse.
- NETD<30mk>
- Prestazione stabile
- Integrazione facile
- Chiari qualità & dettagli di immagine
- Gamma di temperature personalizzabile
- Forte adattabilità ambientale
Modello | PLUG417R |
Prestazione del rivelatore di IR | |
Risoluzione | 400x300 |
Passo del pixel | 17μm |
Ampiezza dello spettro | 8~14μm |
NETD | <30mk> |
Elaborazione di immagini | |
Frame per secondo | 25Hz/30Hz/50Hz/60Hz |
Tempo di partenza | <15s> |
Video analogico | PAL/NTSC |
Video di Digital | RAW/YUV/BT656/LVDS |
Componente di estensione | USB/Camerlink |
Attenuazione del modo | Lineare/istogramma/misto |
Zoom di Digital | 1~8X zoom continuo, dimensione di punto 1/8 |
Esposizione di immagine | Colore caldo/bianco caldo/pseudo nero |
Direzione di immagine | Orizzontalmente/verticalmente/diagonalmente vibrazione |
Algoritmo di immagine | NUC/AGC/IDE |
Specificazione elettrica | |
Interfaccia esterna standard | interfaccia 50pin_HOURS |
Modo di comunicazione | RS232-TTL, 115200bps |
Tensione di rifornimento | 4.5~6V |
Misura di temperatura | |
Gamma di temperatura di funzionamento | -10°C~50°C |
Gamma di temperature | -20°C~150°C, 100°C~550°C |
Accuratezza di temperatura | ±2°C o ±2% (prenda il valore massimo) |
SDK | ARM/Windows/Linux SDK, termografia a schermo pieno |
Caratteristiche fisiche | |
Dimensione (millimetri) | 44.5x44.5x36.6 |
Peso | ≤77g |
Adattamento ambientale | |
Temperatura di operazione | -40°C ~ +70°C |
Temperatura di stoccaggio | -45°C ~ +85°C |
Umidità | 5%~95%, senza condensazione |
Vibrazione | Vibrazione casuale 5.35grms, asse 3 |
Scossa | Semionda sinusoidale, 40g/11ms, 3 direzione di asse 6 |
Ottica | |
Lente facoltativa | Fuoco fisso atermico: 7.5mm/13mm/19mm/25mm/35mm |
Il centro termico della macchina fotografica di PLUG417R è ampiamente usato nell'ispezione di Electric Power, visione artificiale, sicurezza di costruzione & controllo di HVAC, aria aperta, la lotta contro l'incendio & salvataggio, applicazione di legge & salvataggio, carichi utili ecc. del UAV, di ADAS.
1. Circa il rivelatore termico
Il principio di lavoro di rivelatori termici è di trar vantaggi dall'effetto termico per riscaldare la trasformazione dell'elemento di rilevazione e del calore di causa di alcune proprietà fisiche in moda da potere individuare l'energia di radiazione di IR.
Il rivelatore termico funziona alla temperatura ambiente. Durante la sua operazione, ci sono mutamenti di temperatura, che possono avere la risposta lenta e una sensibilità relativamente bassa rispetto ai rivelatori del fotone.
Ci sono pricipalmente 4 tipi dei rivelatori termici infrarossi: Termocoppia/batterio termofilo, rivelatore di Pyroelectric, termistore/bolometro, Microbolometer
2. Come fa la registrazione di immagini termiche infrarossa lavoro?
Il sistema infrarosso di registrazione di immagini termiche è una rilevazione e un'identificazione senza contatto passive della tecnologia infrarossa. Mette a fuoco la radiazione infrarossa della scena sul rivelatore infrarosso di matrice del piano focale tramite il sistema ottico infrarosso che può passare con radiazione infrarossa. Il rivelatore termico converte il segnale di radiazione dell'intensità differente in segnale elettrico corrispondente e poi tramite l'amplificazione ed il video che elaborano, forme l'immagine infrarossa che può essere osservata dagli occhi nudi.
