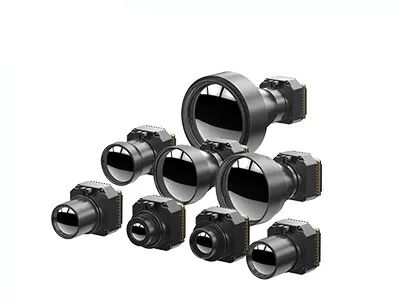

Il centro termico 400x300 non raffreddato della macchina fotografica di LWIR per lo sviluppo della sicurezza di HVAC
| Luogo di origine | Wuhan, provincia di Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | SPINA417R |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | negotiable |
| Termini di pagamento | L/C, T/T |
Dettagli
| Risoluzione | 400x300 / 17μm | Frequenza fotogrammi | 25Hz/30Hz/50Hz/60Hz |
|---|---|---|---|
| NET | <30mK | Gamma spettrale | 8~14μm |
| Misurare | 44,5x44,5x33,6 mm | Peso | ≤77g |
| Evidenziare | Il centro termico 400x300 della macchina fotografica di LWIR,Il centro termico della macchina fotografica di HVAC LWIR |
||
Descrizione di prodotto
PLUG417R Modulo termico non refrigerato
Modulo di telecamera termica LWIR 400x300 17μM non raffreddato con termografia industriale
Descrizione del prodotto
PLUG417R thermal camera core uses the 400x300 / 17μm uncooled LWIR infrared detctor with an optional temperature measurement function with measurement range from -20℃~150 ℃ for industrial or body temperature measurementQuesto modulo termico a infrarossi può misurare non solo il valore della temperatura intorno a voi, ma anche visualizzare la figura di imaging termico.
Questo piccolo modulo di telecamera a infrarossi può essere ampiamente utilizzato in applicazioni di imaging termico a infrarossi come la termografia, l'ispezione della potenza elettrica, l'ispezione degli edifici ecc.È vantaggioso per i clienti OEM per lo sviluppo secondario e l'integrazione in tutti i tipi di apparecchiature di imaging termico e infrarossi..
Caratteristiche principali
- NETD < 30mk, sensibilità elevata
- Prestazioni stabili
- Facile integrazione
- Qualità dell'immagine e dettagli chiari
- Intervallo di temperatura personalizzabile
- Forte adattabilità ambientale
Specificativi del prodotto
| Modello | L'indice di emissione |
| Performance del rilevatore IR | |
| Risoluzione | 400x300 |
| Pitch dei pixel | 17 μm |
| Intervallo spettrale | 8 ~ 14 μm |
| NETD | < 30mk |
| Trattamento delle immagini | |
| Frequenza di fotogramma | 25Hz/30Hz/50Hz/60Hz |
| Tempo di avvio | < 15 s |
| Video analogo | PAL/NTSC |
| Video digitale | RAW/YUV/BT656/LVDS |
| Componente di estensione | USB/Camerlink |
| Modalità di attenuazione | Lineare/istogramma/misto |
| Zoom digitale | 1~8X Zoom continuo, dimensione del passo 1/8 |
| Visualizzazione dell'immagine | Nero caldo/bianco caldo/pseudo colore |
| Direzione dell' immagine | Flip orizzontale/verticale/diagonalmente |
| Algoritmo immagine | NUC/AGC/IDE |
| Specifica elettrica | |
| Interfaccia esterna standard | Interfaccia 50pin_HRS |
| Modalità di comunicazione | RS232-TTL, 115200bps |
| Tensione di alimentazione | 4.5~6V |
| Misurazione della temperatura | |
| Intervallo di temperatura di esercizio | -10°C~50°C |
| Intervallo di temperatura | -20°C~150°C, 100°C~550°C |
| Precisione della temperatura | ±2°C o ±2% (prendere il valore massimo) |
| SDK | ARM/Windows/Linux SDK, termografia a schermo intero |
| Caratteristiche fisiche | |
| Dimensione (mm) | 44.5 x 44.5 x 36.6 |
| Peso | ≤ 77 g |
| Adattamento all'ambiente | |
| Temperatura di funzionamento | -40°C ~ +70°C |
| Temperatura di conservazione | -45°C ~ +85°C |
| Umidità | 5% ~ 95%, non condensante |
| Vibrazione | Vibrazione casuale 5,35 grammi, 3 assi |
| Shock | Ondata di mezzo seno, 40g/11ms, 3 assi 6 direzione |
| Ottica | |
| Lenti opzionali | Fuso fisso Athermal: 7,5 mm/13 mm/19 mm/25 mm/35 mm |
Applicazioni industriali
Il nucleo della telecamera termica PLUG417R è ampiamente utilizzato nell'ispezione dell'energia elettrica, nella visione artificiale, nella sicurezza e nel monitoraggio dell'HVAC degli edifici, all'aperto, nella lotta contro gli incendi e nel salvataggio, nell'applicazione della legge e nel salvataggio, ADAS,UAV, carichi utili ecc..
Servizio personalizzato
Personalizzazione del prodotto: regolare le configurazioni e adattare gli algoritmi per soddisfare i requisiti specifici del settore
Supporto tecnico e formazione in loco: fornire ai clienti principali una formazione pratica sulla configurazione del sistema e sulle operazioni
Innovazione congiunta per nuovi prodotti e mercati: collaborazione con i clienti per sviluppare congiuntamente soluzioni innovative per applicazioni a infrarossi
Domande frequenti
1Principio di funzionamento dell'infrarosso
Un array di elementi fotosensibili è disposto sul rilevatore del array del piano focale.I raggi infrarossi emessi dall'infinito vengono immaginati su questi elementi fotosensibili della matrice del piano focale attraverso il sistema otticoIl rilevatore converte il segnale luminoso in un segnale elettrico e esegue amplificazione integrale, campionamento, buffer di uscita e sistema di multiplexing.e infine viene inviato al sistema di monitoraggio per formare un'immagine.
