xRisoluzione | 400x300 / 17μm | Frequenza dei fotogrammi | 25Hz/30Hz/50Hz/60Hz |
---|---|---|---|
NETTO | <30mK | Gamma spettrale | 8~14μm |
Dimensione | 44,5x44,5x33,6 mm | Peso | ≤77g |
Evidenziare | Il centro termico lineare della macchina fotografica di LWIR,il centro termico della macchina fotografica di 50Hz LWIR |

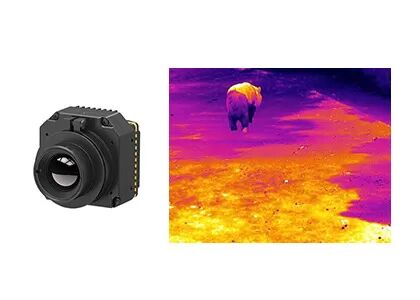

Il centro non raffreddato della macchina fotografica di registrazione di immagini termiche di LWIR 400x300/17μm con termografia industriale
Il centro termico della macchina fotografica di PLUG417R usa il detctor infrarosso non raffreddato di 400x300/17μm LWIR con una funzione facoltativa di misura della temperatura con l'immagine di misura da ℃ -20℃~150 per l'industriale o la misura di temperatura corporea. Questo modulo termico infrarosso può non solo misura il valore della temperatura intorno voi ma anche visualizzare la figura di registrazione di immagini termiche. Così deve essere la vostra migliore scelta per controllare il mutamento di temperatura.
Questo piccolo modulo infrarosso della macchina fotografica può essere ampiamente usato nelle applicazioni infrarosse di registrazione di immagini termiche quali la termografia, l'ispezione di potere dell'elettricità, sviluppanti l'ispezione ecc. È utile ai clienti dell'OEM per lo sviluppo e l'integrazione secondari in tutti i tipi di in visori termici e di macchine fotografiche termografiche infrarosse.
- NETD<30mk>
- Prestazione stabile
- Integrazione facile
- Chiari qualità & dettagli di immagine
- Gamma di temperature personalizzabile
- Forte adattabilità ambientale
Modello | PLUG417R |
Prestazione del rivelatore di IR | |
Risoluzione | 400x300 |
Passo del pixel | 17μm |
Ampiezza dello spettro | 8~14μm |
NETD | <30mk> |
Elaborazione di immagini | |
Frame per secondo | 25Hz/30Hz/50Hz/60Hz |
Tempo di partenza | <15s> |
Video analogico | PAL/NTSC |
Video di Digital | RAW/YUV/BT656/LVDS |
Componente di estensione | USB/Camerlink |
Attenuazione del modo | Lineare/istogramma/misto |
Zoom di Digital | 1~8X zoom continuo, dimensione di punto 1/8 |
Esposizione di immagine | Colore caldo/bianco caldo/pseudo nero |
Direzione di immagine | Orizzontalmente/verticalmente/diagonalmente vibrazione |
Algoritmo di immagine | NUC/AGC/IDE |
Specificazione elettrica | |
Interfaccia esterna standard | interfaccia 50pin_HOURS |
Modo di comunicazione | RS232-TTL, 115200bps |
Tensione di rifornimento | 4.5~6V |
Misura di temperatura | |
Gamma di temperatura di funzionamento | -10°C~50°C |
Gamma di temperature | -20°C~150°C, 100°C~550°C |
Accuratezza di temperatura | ±2°C o ±2% (prenda il valore massimo) |
SDK | ARM/Windows/Linux SDK, termografia a schermo pieno |
Caratteristiche fisiche | |
Dimensione (millimetri) | 44.5x44.5x36.6 |
Peso | ≤77g |
Adattamento ambientale | |
Temperatura di operazione | -40°C ~ +70°C |
Temperatura di stoccaggio | -45°C ~ +85°C |
Umidità | 5%~95%, senza condensazione |
Vibrazione | Vibrazione casuale 5.35grms, asse 3 |
Scossa | Semionda sinusoidale, 40g/11ms, 3 direzione di asse 6 |
Ottica | |
Lente facoltativa | Fuoco fisso atermico: 7.5mm/13mm/19mm/25mm/35mm |
Il centro termico della macchina fotografica di PLUG417R è ampiamente usato nell'ispezione di Electric Power, visione artificiale, sicurezza di costruzione & controllo di HVAC, aria aperta, la lotta contro l'incendio & salvataggio, applicazione di legge & salvataggio, carichi utili ecc. del UAV, di ADAS.
1. Che cosa è gamma di DRI?
È mezzi di misurazione della distanza a cui un rivelatore infrarosso può produrre un'immagine dell'obiettivo specifico e può essere diviso nella gamma di rilevazione, la gamma del riconoscimento, gamma dell'identificazione.
D (rilevazione): capacità di distinguere un oggetto dai precedenti
R (riconoscimento): capacità di classificare la classe di oggetto (animale, umano, veicolo, barca…)
Io (identificazione): capacità di descrivere l'oggetto in dettaglio (un uomo con un cappello, un cervo, una jeep…)
Secondo i criteri di Johnson, quando la probabilità del dettaglio dell'obiettivo visibile alla distanza di DRI è 50%, la linea paia di numero minimo dell'obiettivo è 1:3: 6 (o 1:4: 8) ed il numero minimo corrispondente dei pixel sono 2:6: 12 (o 2:8: 16).
Supponendo che il diametro dell'obiettivo è H, la lunghezza focale è f, la dimensione del pixel è d ed il numero della linea paia è n, quindi la distanza di vista L=H×f/(2n×d)
