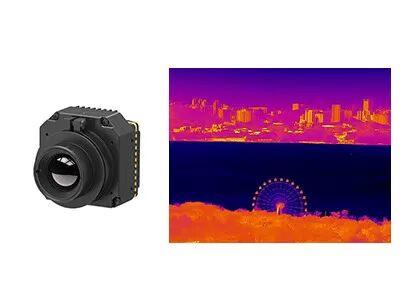

Il centro termico non raffreddato 400x300 17μM della macchina fotografica di LWIR per ispezione di costruzione

modulo termico della macchina fotografica di 400x300 17μM LWIR non raffreddato con termografia industriale

Il centro termico della macchina fotografica di PLUG417R usa il detctor infrarosso non raffreddato di 400x300/17μm LWIR con una funzione facoltativa di misura della temperatura con l'immagine di misura da ℃ -20℃~150 per l'industriale o la misura di temperatura corporea. Questo modulo termico infrarosso può non solo misura il valore della temperatura intorno voi ma anche visualizzare la figura di registrazione di immagini termiche. Così deve essere la vostra migliore scelta per controllare il mutamento di temperatura.

Questo piccolo modulo infrarosso della macchina fotografica può essere ampiamente usato nelle applicazioni infrarosse di registrazione di immagini termiche quali la termografia, l'ispezione di potere dell'elettricità, sviluppanti l'ispezione ecc. È utile ai clienti dell'OEM per lo sviluppo e l'integrazione secondari in tutti i tipi di in visori termici e di macchine fotografiche termografiche infrarosse.

- NETD<30mk> - Prestazione stabile
- Integrazione facile
- Chiari qualità & dettagli di immagine
- Gamma di temperature personalizzabile
- Forte adattabilità ambientale

Il centro termico della macchina fotografica di PLUG417R è ampiamente usato nell'ispezione di Electric Power, visione artificiale, sicurezza di costruzione & controllo di HVAC, aria aperta, la lotta contro l'incendio & salvataggio, applicazione di legge & salvataggio, carichi utili ecc. del UAV, di ADAS.

1. Che cosa è risoluzione infrarossa del rivelatore

Cioè il numero dei pixel di registrazione di immagini termiche. I mezzi più di alta risoluzione più punti di misura della temperatura e di osservazione, così più piccolo obiettivo ad più interurbano possono essere osservati e misurati. Solitamente la risoluzione delle gamme infrarosse di registrazione di immagini termiche da 256x192, da 384x288, da 640x512, da 800x600, da 1024x768, da 1280x1024, ecc. Con più di alta risoluzione, il costo del rivelatore sarà più.

2. Campo visivo (FOV)

Si riferisce al campo visivo bidimensionale dello spazio di oggetto osservato dal sistema ottico del visore termico infrarosso. Prendendo il FOV orizzontale come esempio, supponendo che la dimensione di matrice del rivelatore è A×B, la dimensione del pixel è d e la lunghezza focale della lente è f, quindi l'angolo orizzontale θ=2×acrtan (A×d/2f) di FOV.

Dopo che la matrice del rivelatore e la dimensione del pixel sono selezionate, i soli cambiamenti di campo visivo con la lunghezza focale del sistema ottico: con la lunghezza focale più lunga, il campo visivo sarà più stretto; con la più breve lunghezza focale, il campo visivo sarà più ampio.
