Il centro termico 400x300 non raffreddato 17μM With Industrial Thermography della macchina fotografica dell'OEM LWIR
| Luogo di origine | Wuhan, provincia di Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | SPINA417R |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | negotiable |
| Termini di pagamento | L/C, T/T |
Dettagli
| Risoluzione | 400x300 / 17μm | Frequenza fotogrammi | 25Hz/30Hz/50Hz/60Hz |
|---|---|---|---|
| NET | <30mK | Gamma spettrale | 8~14μm |
| Misurare | 44,5x44,5x33,6 mm | Peso | ≤77g |
| Evidenziare | Il centro termico della macchina fotografica dell'OEM LWIR,il centro termico della macchina fotografica di 400x300 LWIR |
||
Descrizione di prodotto

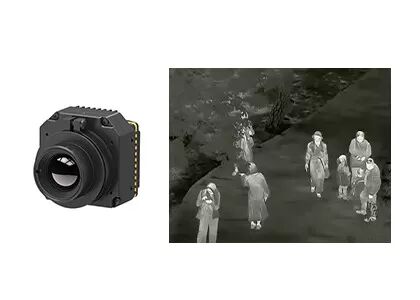

PLUG417R Modulo termico non refrigerato
Modulo di telecamera termica LWIR 400x300 17μM non raffreddato con termografia industriale
Descrizione del prodotto
PLUG417R thermal camera core uses the 400x300 / 17μm uncooled LWIR infrared detctor with an optional temperature measurement function with measurement range from -20℃~150 ℃ for industrial or body temperature measurementQuesto modulo termico a infrarossi può misurare non solo il valore della temperatura intorno a voi, ma anche visualizzare la figura di imaging termico.
Questo piccolo modulo di telecamera a infrarossi può essere ampiamente utilizzato in applicazioni di imaging termico a infrarossi come la termografia, l'ispezione della potenza elettrica, l'ispezione degli edifici ecc.È vantaggioso per i clienti OEM per lo sviluppo secondario e l'integrazione in tutti i tipi di apparecchiature di imaging termico e infrarossi..
Caratteristiche principali
- NETD < 30mk, sensibilità elevata
- Prestazioni stabili
- Facile integrazione
- Qualità dell'immagine e dettagli chiari
- Intervallo di temperatura personalizzabile
- Forte adattabilità ambientale
Specificativi del prodotto
| Modello | L'indice di emissione |
| Performance del rilevatore IR | |
| Risoluzione | 400x300 |
| Pitch dei pixel | 17 μm |
| Intervallo spettrale | 8 ~ 14 μm |
| NETD | < 30mk |
| Trattamento delle immagini | |
| Frequenza di fotogramma | 25Hz/30Hz/50Hz/60Hz |
| Tempo di avvio | < 15 s |
| Video analogo | PAL/NTSC |
| Video digitale | RAW/YUV/BT656/LVDS |
| Componente di estensione | USB/Camerlink |
| Modalità di attenuazione | Lineare/istogramma/misto |
| Zoom digitale | 1~8X Zoom continuo, dimensione del passo 1/8 |
| Visualizzazione dell'immagine | Nero caldo/bianco caldo/pseudo colore |
| Direzione dell' immagine | Flip orizzontale/verticale/diagonalmente |
| Algoritmo immagine | NUC/AGC/IDE |
| Specifica elettrica | |
| Interfaccia esterna standard | Interfaccia 50pin_HRS |
| Modalità di comunicazione | RS232-TTL, 115200bps |
| Tensione di alimentazione | 4.5~6V |
| Misurazione della temperatura | |
| Intervallo di temperatura di esercizio | -10°C~50°C |
| Intervallo di temperatura | -20°C~150°C, 100°C~550°C |
| Precisione della temperatura | ±2°C o ±2% (prendere il valore massimo) |
| SDK | ARM/Windows/Linux SDK, termografia a schermo intero |
| Caratteristiche fisiche | |
| Dimensione (mm) | 44.5 x 44.5 x 36.6 |
| Peso | ≤ 77 g |
| Adattamento all'ambiente | |
| Temperatura di funzionamento | -40°C ~ +70°C |
| Temperatura di conservazione | -45°C ~ +85°C |
| Umidità | 5% ~ 95%, non condensante |
| Vibrazione | Vibrazione casuale 5,35 grammi, 3 assi |
| Shock | Ondata di mezzo seno, 40g/11ms, 3 assi 6 direzione |
| Ottica | |
| Lenti opzionali | Fuso fisso Athermal: 7,5 mm/13 mm/19 mm/25 mm/35 mm |
Applicazioni industriali
Il nucleo della telecamera termica PLUG417R è ampiamente utilizzato nell'ispezione dell'energia elettrica, nella visione artificiale, nella sicurezza e nel monitoraggio dell'HVAC degli edifici, all'aperto, nella lotta contro gli incendi e nel salvataggio, nell'applicazione della legge e nel salvataggio, ADAS,UAV, carichi utili ecc..
Il nostro servizio
Prevendita
Analisi dei requisiti
Valutazione dello scenario
Selezione del prodotto
Soluzioni personalizzate
Impiego
Spedizione rapida
Integrazione e collaudo del sistema
Formazione tecnica
Guida all'applicazione
Servizi post-vendita
Diagnostica a distanza
Servizio di garanzia
Aggiornamenti del firmware
Manutenzione tecnica
Domande frequenti
1. Classificazione delle serie di piano focale a infrarossi
Secondo il metodo di raffreddamento, la matrice del piano focale a infrarossi può essere suddivisa in rilevatori di immagini termiche raffreddati e non raffreddati.Il rivelatore a infrarossi raffreddato FPA adotta principalmente Dewar bottiglia / frigorifero a scarico rapido e Dewar bottiglia / frigorifero a ciclo di stirling al momentoMentre il rivelatore IR termico FPA non raffreddato funziona a temperatura ambiente, è il cuore del sistema di imaging termico non raffreddato.I materiali più comuni sensibili al calore sono l'ossido di vanadio (Vox) e il silicio amorfo (a-Si)Il materiale di ossido di vanadio è la scelta principale nel mercato attuale; ha un elevato coefficiente di resistenza alle temperature e una elevata sensibilità termica.
