Micro lente termica non raffreddata del centro 256x192 12μM With 3.2mm della macchina fotografica di LWIR
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xRisoluzione | 256x192 | Consumo di energia | 700mW |
---|---|---|---|
Gamma spettrale | 8~14μm | Passo del pixel | 12μm |
NETTO | ≤65mK | Frequenza dei fotogrammi | 25Hz/30Hz |
Evidenziare | Macchina fotografica termica 12uM di LWIR,macchina fotografica termica della lente LWIR di 3.2mm,il centro termico della macchina fotografica di 256x192 LWIR |

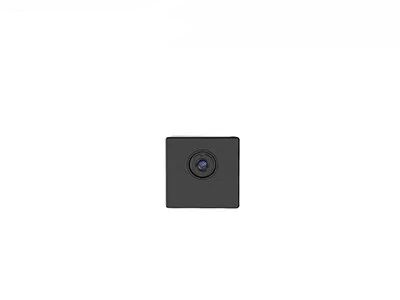

Il micro centro non raffreddato della macchina fotografica del termale di LWIR 256x192 12μm con la lente di 3.2mm
il modulo non raffreddato della rappresentazione di iLC212 IR integra il rivelatore infrarosso livellato del pacchetto del wafer di matrice del piano focale di 256x192/12μm (WLP) e può catturare lo spettro a onde lunghe di infrarosso (LWIR) che varia da 8 a 14μm.
Orientato per lo scambio-c completamente ottimizzato, il modulo termico della macchina fotografica iLC212 è progettato specialmente per quei clienti che ha requisiti rigorosi circa la dimensione, il peso ed il costo nell'area di sicurezza e di sorveglianza. dovuto il suo prezzo basso leggero e stesso miniatura di dimensione, il centro termico iLC212 notevolmente risponde alle esigenze del prezzo basso dei clienti, accorcia il loro tempo di sviluppo e comprimere i costi per loro.
La tecnologia dei sensori globale si specializza nella progettazione, nella fabbricazione, nelle vendite e nell'introduzione sul mercato di rivelatori di registrazione di immagini termiche e di moduli infrarossi. Possiamo fornire ai nostri clienti varie soluzioni infrarosse di registrazione di immagini termiche che accorciano il tempo di sviluppo secondario e notevolmente riducono il costo per i clienti.
- Applicazione completamente ottimizzata di scambio-c
- Adatto a macchine fotografiche termiche di varia sicurezza
- Una vasta gamma di applicazioni di registrazione di immagini termiche
- Basso consumo energetico
Modello | iLC212 |
Prestazione del rivelatore di IR | |
Materiale | Ossido non raffreddato del vanadio |
Risoluzione | 256×192 |
Dimensione del pixel | 12μm |
Risposta spettrale | 8μm ~14μm |
NETD | ≤ 65mK@F1.0 @25℃@50Hz |
Elaborazione di immagini | |
Video di Digital | RAW/YUV/BT656; Trasmissione video di sostegno USB2.0; Linea di parametro di sostegno di misura di temperatura |
Frame per secondo di Digital | 25Hz/30Hz |
Esposizione di immagine | Nero-caldo/bianco caldo/Pseudo-colore |
Algoritmo di immagine | Correzione di non uniformità (NUC) riduzione di rumore di immagine 3D (3DNR) 2D riduzione di rumore (DNS) Compressione della gamma dinamica (DRC) Potenziamento dell'EE |
Tempo di partenza | ≤3s |
Misura di temperatura | |
Gamma di temperatura di funzionamento | -10℃~+50℃ |
Gamma di misura di temperatura | -20℃~+150℃, espansione e personalizzazione della gamma di misura di temperatura di sostegno |
Accuratezza di misura di temperatura | ±3℃/±3% (prenda il più grande valore) @23℃±5℃; la distanza di misura della temperatura è 1.5m |
Misura regionale di temperatura | Il supporto tutta la misura della temperatura di area, ha prodotto il valore massimo di area, il valore medio minimo e del valore |
SDK | Windows/versione di Linux, raggiunge l'analisi della video corrente e grigio alla conversione della temperatura |
Interfaccia elettrica | |
Interfaccia esterna | connettore 30pin_HOURS Input di potere Video di Digital RS232-TTL/USB2.0 GPIO ecc. |
Comunicazione | RS232-TTL/USB2.0 |
Componente di espansione | Bordo di VPC |
Software del PC | |
ICC software | Controllo di modulo e video esposizione |
Centrale elettrica | |
Alimentazione elettrica | CC 3.3V±0.1V |
Dissipazione di potere | Stato di stabilità: 0.70W/3.3V @23±3℃ |
Proprietà fisica | |
Connettori | Modello esterno del connettore: DF40C-30DP-0.4V (51), (Ora-maschio) Modello accoppiamento del connettore: DF40C (2,0) - 30DS-0.4V (51), (Ora-femminile) |
Dimensione | 21mm×21mm×12.8mm (lente compresa di 3.2mm) |
Peso | 8.9g±0.5g (lente compresa di 3.2mm) |
Adattabilità ambientale | |
Temperatura di operazione | -40℃~+70℃ |
Temperatura di stoccaggio | -45℃~+85℃ |
Umidità | 5%~95%, senza condensazione |
Resistenza di vibrazione & di impatto | Impatto: semionda sinusoidale, 40g/11ms, 3 asse, direzione 6 Vibrazione: 5.35grms, asse 3 |
Certificazione | ROHS2.0/REACH |
Lente | |
Lente facoltativa | 3.2mm/F1.1, HFOV: 55.6±2.8°; Rivestimento: L'AR |
Il modulo di registrazione di immagini termiche iLC212 si applica al campo del monitoraggio di sicurezza, della termografia, del dispositivo portabile, dell'elettronica del veicolo, dello Smart Home, della rilevazione ecc. delle creature viventi.
1. Che cosa è radiazione infrarossa?
Nel parlare della registrazione di immagini termiche infrarossa, la prima cosa per pensare circa è radiazione infrarossa (IR). La lunghezza d'onda di energia di radiazione infrarossa comincia circa a 700nm ed estende a circa 1mm. Tutti gli oggetti emettono una certa quantità di calore sotto forma di radiazione infrarossa, che è invisibile a noi, perché nell'intero spettro elettromagnetico, l'occhio nudo può vedere soltanto «la luce visibile».
2. Come fa il visore termico infrarosso lavoro?
La componente del centro dell'attrezzatura infrarossa è il rivelatore termico infrarosso, che può individuare sensibile la differenza minuscola della temperatura degli oggetti circostanti. Poi, raccoglie questi informazioni di radiazione dall'oggetto e produce le informazioni della temperatura per la rappresentazione, che è basata sulle informazioni di differenza della temperatura. Più caldo l'oggetto, più infrarossa la radiazione che produce. Se l'intensità è troppo alta, potete ritenerlo come il calore.
