Il centro miniatura 120x90/17μm della macchina fotografica di registrazione di immagini termiche del VOx FPA
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Gamma spettrale | 8~14μm | NETTO | ≤60mK |
|---|---|---|---|
| Risoluzione | 120x90 | Passo del pixel | 17μm |
| Gamma di temperature | -20℃~+120℃ (personalizzabile) | Dimensione | 8.5x8.5x9.16mm |
| Evidenziare | Macchina fotografica di registrazione di immagini termiche del VOx FPA,Il centro miniatura della macchina fotografica di registrazione di immagini termiche,Il centro termico 120x90 della macchina fotografica |
||
Descrizione di prodotto
Il centro termico della macchina fotografica TIMO120
Il centro miniatura della macchina fotografica di registrazione di immagini termiche del VOx FPA 120x90/17μm integrato in macchine fotografiche infrarosse
Descrizione di prodotto

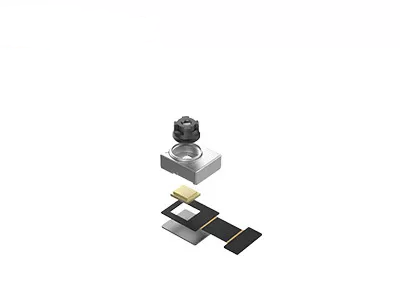

Il modulo infrarosso miniatura TIMO120 integra dell'l'ottica livella del wafer, il rivelatore livellato del pacchetto del wafer di 120x90/17μm (WLP) ed il circuito di base di elaborazione di immagini per ottenere rapidamente le immagini termiche della distribuzione di area e del calore di obiettivo.
Il centro di registrazione di immagini termiche TIMO120 è orientato per la dimensione ottimizzata, il peso, il potere, le applicazioni di immagine all'infrarosso di costo (scambio-c). La suoi struttura miniatura eccellente e consumo di energia ultrabasso sono convenienti da essere integrato nei vari dispositivi astuti, nei visori termici o nei terminali mobili con i requisiti rigorosi di costo, della dimensione e del peso.
Caratteristiche principali
- Modulo infrarosso minimo di WLP, dimensione a 8.5x8.5x9.16mm
- Interfaccia di DVP, compatibile con le varie piattaforme incluse
- Equivalente visibile del modulo della macchina fotografica, direttamente integrazione
- Corredo completo di sviluppo di SDK
- Progettazione di potere basso per estendere tempo maggiore di funzionamento
- Basso costo per molti generi di applicazioni intelligenti
Specifiche di prodotto
| Modello | TIMO-120 |
| Prestazione del rivelatore di IR | |
| Risoluzione | 120x90 |
| Passo del pixel | 17μm |
| Ampiezza dello spettro | 8~14μm |
| NETD | ≤60mK |
| Tipo della lente | WLO |
| Modo del fuoco | Zoom fisso |
| HFOV | 90°/50° |
| Profondità di campo | 10cm all'infinito |
| Frame per secondo | 1~30Hz (personalizzabile) |
| Misura di temperatura | |
| Gamma di temperature | -20°C ~ +120°C (personalizzabile) |
| Accuratezza di temperatura | Personalizzabile (soddisfaccia le richieste del corpo o della termografia industriale) |
| Colleghi/controllo | |
| AVDD | 3.6V±0.05V |
| VSK/VDET | 4.7±0.05V |
| DVDD | 1.8V±0.05V |
| Interfaccia | Interfaccia di Digital |
| Consumo di energia | 45mW (modo tipico); 9mW (modo di potere basso) |
| Caratteristiche fisiche | |
| Dimensione (millimetri) | 12x10x5.48 (HFOV=90°); 8.5x8.5x9.16 (HFOV=50°) (le specifiche prevarranno) |
| Temperatura di operazione | -20°C ~ +60°C |
| Temperatura di stoccaggio | -40°C ~ +85°C |
Applicazioni industriali
Il centro termico infrarosso della macchina fotografica TIMO120 è ampiamente usato in molte aree, quali la termografia, l'hardware intelligente, la casa intelligente, lo Smart Home, AIoT ecc.
Gruppo globale di tecnologia dei sensori
FAQ
1. Che cosa è radiazione infrarossa?
Nel parlare della registrazione di immagini termiche infrarossa, la prima cosa per pensare circa è radiazione infrarossa (IR). La lunghezza d'onda di energia di radiazione infrarossa comincia circa a 700nm ed estende a circa 1mm. Tutti gli oggetti emettono una certa quantità di calore sotto forma di radiazione infrarossa, che è invisibile a noi, perché nell'intero spettro elettromagnetico, l'occhio nudo può vedere soltanto «la luce visibile».
2. Come fa il visore termico infrarosso lavoro?
La componente del centro dell'attrezzatura infrarossa è il rivelatore termico infrarosso, che può individuare sensibile la differenza minuscola della temperatura degli oggetti circostanti. Poi, raccoglie questi informazioni di radiazione dall'oggetto e produce le informazioni della temperatura per la rappresentazione, che è basata sulle informazioni di differenza della temperatura. Più caldo l'oggetto, più infrarossa la radiazione che produce. Se l'intensità è troppo alta, potete ritenerlo come il calore.
