Il centro non raffreddato di piccola dimensione 256x192 12μm di registrazione di immagini termiche dell'OEM LWIR
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xRisoluzione | 256x192 | Passo del pixel | 12μm |
---|---|---|---|
Gamma spettrale | 8~14μm | Gamma di temperature | -20℃~+120℃ (personalizzabile) |
NETTO | ≤45mK | Dimensione | 15x13x6.83mm |
Evidenziare | Il centro non raffreddato di registrazione di immagini termiche di LWIR,Il centro di registrazione di immagini termiche dell'OEM LWIR,il piccolo centro termico della macchina fotografica 12um |

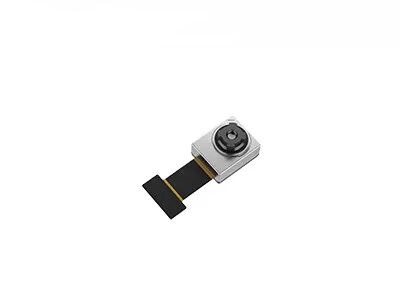

Il centro non raffreddato leggero di registrazione di immagini termiche di LWIR con 256x192 risoluzione, dimensione del pixel di 12μm
Il modulo non raffreddato della rappresentazione di TIMO256 IR, anche conosciuto come il modulo termico non raffreddato, è uno della famiglia infrarossa del modulo della macchina fotografica di TIMO sviluppata da tecnologia dei sensori globale (GST). Include un rivelatore infrarosso livellato del pacchetto del wafer particolarmente di piccola dimensione di 256x192/12μm (WLP) che riguarda la lunghezza d'onda lunga da 8 a 14 micron.
Grazie alla tecnologia di WLP, il modulo termico della macchina fotografica di TIMO256 IR raggiunge la micro struttura eccellente, attimo costato ultrabasso di spesa offre la maggior sensibilità e la qualità superiore di immagine ad un prezzo accessibile, permettendo al cliente di scegliere il tipo più adatto secondo i loro propri requisiti.
dovuto la sua struttura completamente ottimizzata, il centro termico della macchina fotografica TIMO256 è popolare ed ampiamente usato nelle applicazioni infrarosse di registrazione di immagini termiche quali la termografia, la prevenzione epidemica, l'hardware astuto, AIoT ecc.
- Rivelatore: Microbolometer non raffreddato di WLP
- Risoluzione: μm 256x192/12
- Dimensione miniatura: 15x13x6.83mm
- NETD: ≤45mK
Modello | TIMO-256 |
Prestazione del rivelatore di IR | |
Risoluzione | 256x192 |
Passo del pixel | 12μm |
Ampiezza dello spettro | 8~14μm |
NETD | ≤45mK |
Tipo della lente | WLO |
Modo del fuoco | Zoom fisso |
HFOV | 53°±1° |
Profondità di campo | 10cm all'infinito |
Frame per secondo | 1~30Hz (personalizzabile) |
Misura di temperatura | |
Gamma di temperature | -20°C ~ +120°C (personalizzabile) |
Accuratezza di temperatura | Personalizzabile (soddisfaccia le richieste del corpo o della termografia industriale) |
Colleghi/controllo | |
AVDD | 3.6V±0.05V |
VSK/VDET | 5.0±0.05V |
DVDD | 1.8V±0.05V |
Interfaccia | Interfaccia di Digital |
Consumo di energia | 70mW |
Caratteristiche fisiche | |
Dimensione (millimetri) | 15x13x6.83 (le specifiche prevarranno) |
Temperatura di operazione | -20°C ~ +60°C |
Temperatura di stoccaggio | -40°C ~ +85°C |
Il centro termico della macchina fotografica TIMO256 è ampiamente usato in molte aree, quali la termografia, l'hardware intelligente, la casa intelligente, lo Smart Home, AIoT ecc.
1. Che cosa è radiazione infrarossa?
Nel parlare della registrazione di immagini termiche infrarossa, la prima cosa per pensare circa è radiazione infrarossa (IR). La lunghezza d'onda di energia di radiazione infrarossa comincia circa a 700nm ed estende a circa 1mm. Tutti gli oggetti emettono una certa quantità di calore sotto forma di radiazione infrarossa, che è invisibile a noi, perché nell'intero spettro elettromagnetico, l'occhio nudo può vedere soltanto «la luce visibile».
2. Come fa il visore termico infrarosso lavoro?
La componente del centro dell'attrezzatura infrarossa è il rivelatore termico infrarosso, che può individuare sensibile la differenza minuscola della temperatura degli oggetti circostanti. Poi, raccoglie questi informazioni di radiazione dall'oggetto e produce le informazioni della temperatura per la rappresentazione, che è basata sulle informazioni di differenza della temperatura. Più caldo l'oggetto, più infrarossa la radiazione che produce. Se l'intensità è troppo alta, potete ritenerlo come il calore.
