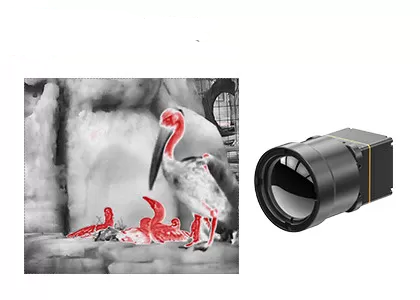

Modulo di imaging termico non raffreddato 1280x1024 12μm per il monitoraggio delle infrastrutture chiave

  • 1280x1024 12μm Uncooled Thermal Imaging Module for Key Infrastructure Monitoring
Luogo di origine Cina
Marca SensorMicro
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello MONETA1212
Quantità di ordine minimo 1 PEZZO
Prezzo Negoziabile
Termini di pagamento T/T
Dettagli
Risoluzione 1280x1024 Consumo energetico 1.0W
Interfaccia video digitale DVP16/BT.1120/MIPI Gamma spettrale 8~14μm
Passo pixel 12μm Frequenza fotogrammi 30Hz
Evidenziare

modulo non raffreddato di registrazione di immagini termiche 12uM

,

Modulo termico 640x512 di osservazione della fauna selvatica

,

modulo di registrazione di immagini termiche 30Hz
Lasciate un messaggio
Descrizione di prodotto

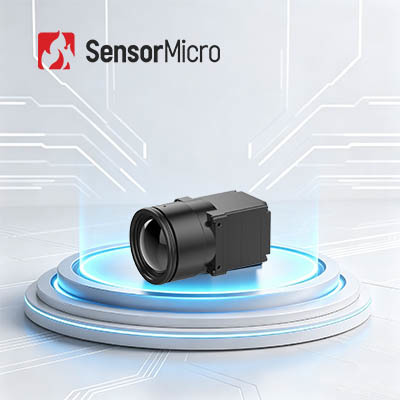

Modulo di imaging termico non raffreddato 1280x1024 12μm per il monitoraggio delle infrastrutture chiave
Panoramica del prodotto

COIN1212 è un core per fotocamera a infrarossi a livello wafer ad alta risoluzione dotato di rilevatore 1280×1024 da 12μm e sistemi avanzati di elaborazione delle immagini. Supporta diverse uscite video e comunicazioni seriali, offre rilevamento rapido degli hotspot e immagini termiche ad alta definizione e semplifica notevolmente l'integrazione del sistema. Adatto per il monitoraggio delle infrastrutture, i trasporti intelligenti, la produzione avanzata e la ricerca scientifica, è un nucleo di imaging termico compatto e ad alte prestazioni per diverse applicazioni di fascia alta.

Caratteristiche principali
Imaging ad alta definizione, rilevamento preciso
  • La risoluzione 1280×1024/12μm megapixel consente un ampio campo visivo e immagini HD a lungo raggio
  • Cattura chiaramente i dettagli fini del bersaglio durante l'osservazione a distanza ravvicinata
Completo di tutte le funzionalità e conveniente
  • Costruito con un rilevatore a infrarossi a livello di wafer di grande formato leader del settore
  • Integrato con algoritmi avanzati di elaborazione delle immagini per migliorare la chiarezza dell'immagine e la qualità visiva
Integrazione rapida, sviluppo accelerato
  • Supporta più interfacce di output delle immagini tra cui DVP e BT.1120
  • Emette dati immagine RAW/YUV con controllo della porta seriale
Specifiche del prodotto
Modello MONETA1212
Indicatori dei rilevatori IR
Materiale sensibile: VOx
Risoluzione: 1280×1024
Dimensione pixel: 12μm
Risposta spettrale: 8μm ~ 14μm
NETD tipico: ≤40 mK/F1,0/25 ℃
Elaborazione delle immagini
Frequenza fotogrammi digitali: 30 Hz
Tempo di avvio: 6 secondi
Video analogico: /
Video digitale: RAW/YUV422
Algoritmo dell'immagine: correzione della non uniformità (NUC), riduzione del rumore 3D (3DNR), soppressione del rumore 2D (DNS), compressione della gamma dinamica (DRC), miglioramento dei bordi (EE)
Visualizzazione delle immagini: 10 tipi (Bianco caldo/Lava/Ferro rosso/Ferro caldo/Medico/Artico/Arcobaleno 1/Arcobaleno 2/Tinta/Nero caldo)
Software per computer Software ICC: controllo del modulo e visualizzazione video
Elettrico
Interfaccia esterna standard: 50 pin: DF40C-50DP-0.4V(51), (HRS,maschio)
Scheda di estensione: USB3.0
Interfaccia di comunicazione: TTL-232
Interfaccia video digitale: DVP16/BT.1120/MIPI
Tensione di alimentazione: 4,5 ~ 5,5 V
Consumo energetico tipico: 1,0 W
Meccanico
Dimensioni nucleo nudo (mm): 14 mm/19 mm/25 mm: 25,4 mm×25,4 mm×19,3 mm; 35 mm/50 mm/100 m: 35,4 mm×35,4 mm×17,8 mm
Peso nucleo nudo (g): 14 mm/19 mm/25 mm: 19,7 ± 1 g; 35 mm/50 mm/100 m: 32,5±1 g
Adattabilità ambientale
Temperatura operativa: -40℃~+70℃
Temperatura di conservazione: -45℃~+85℃
Umidità: 5%~95%, senza condensa
Vibrazione: 5,35 g, vibrazione casuale, 3 assi
Impatto: mezza onda sinusoidale, 40 g/11 ms, direzione dell'impatto asse X, 3 volte
Certificazione: ROHS2.0/REACH
Lente ottica
Lente ottica: messa a fuoco fissa atermica: 14 mm/19 mm/25 mm/35 mm/50 mm/100 mm
Livello di protezione: IP67 (lente anteriore)
Applicazioni industriali
Il modulo di imaging termico COIN1212 viene applicato nel campo del monitoraggio delle infrastrutture chiave, della produzione di fascia alta, dell'ispezione industriale, della ricerca scientifica, ecc.
Informazioni su SensorMicro

Spinta dalle esigenze degli utenti, SensorMicro è impegnata nello sviluppo approfondito e nel miglioramento continuo dei prodotti a infrarossi e delle soluzioni applicative. Non solo forniamo prodotti hardware di alta qualità, ma condividiamo anche esperienza applicativa professionale, offrendo soluzioni personalizzate su misura per le esigenze specifiche di diversi settori. La nostra rete di assistenza globale garantisce un supporto tecnico tempestivo e un servizio post-vendita, rendendoci un partner fidato per i clienti di tutto il mondo.

Domande frequenti
Qual è la lunghezza focale?
Sappiamo tutti che il principio di imaging della fotocamera è l'imaging stenopeico, quindi in una fotocamera digitale la lunghezza focale si riferisce alla distanza dal foro stenopeico dell'obiettivo al sensore e l'unità è mm (millimetro).
Definizione dei diversi tipi di lenti
Quando si tratta di obiettivi per fotocamere, alcune persone potrebbero sapere che esistono obiettivi a fuoco fisso e obiettivi zoom. Un obiettivo a lunghezza focale fissa significa che la lunghezza focale è fissa, mentre un obiettivo zoom significa che la lunghezza focale dell'obiettivo è variabile.

Generalmente, la lunghezza focale sarà contrassegnata sull'obiettivo della fotocamera, ad esempio 50 mm, 24-70 mm, ecc. Se sull'obiettivo è presente un solo numero, significa che si tratta di un obiettivo a fuoco fisso, come un obiettivo da 50 mm, il che significa che l'obiettivo può essere fissato solo a una lunghezza focale di 50 mm. Se sull'obiettivo sono contrassegnati due numeri, significa che si tratta di un obiettivo zoom, ad esempio un obiettivo da 24-70 mm, il che significa che la lunghezza focale di questo obiettivo può essere regolata liberamente tra 24-70 mm.
