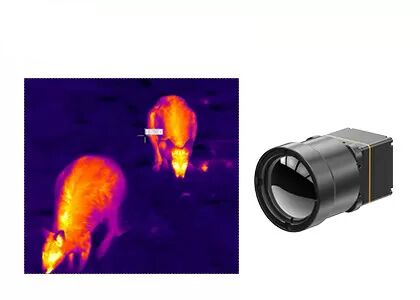

Il centro termico non raffreddato lungo della macchina fotografica di Wave 640x512 12μm per l'osservazione della fauna selvatica

Core per telecamera termica non raffreddata a onda lunga 640x512 12μm per l'osservazione della fauna selvatica

Il modulo termico TWIN612 è un nuovo prodotto sviluppato da SensorMicro. Integra un rilevatore a infrarossi non raffreddato con pacchetto ceramico da 640×512/12µm. Con un NETD tipico＜40mk, il modulo termico TWIN612 potrebbe presentare immagini più chiare, nitide e dettagliate.

Con un intervallo di misurazione della temperatura di -20℃~150℃/0~550℃, una precisione di ±2℃ o ±2% e una frequenza fotogrammi fino a 30Hz, il modulo termico garantisce immagini termiche fluide e una misurazione accurata della temperatura.

Il modulo termico TWIN612 presenta i vantaggi di un design compatto, una struttura leggera e un consumo energetico di soli 0,8 W. Con algoritmi di immagine migliorati e la funzione di misurazione della temperatura, il modulo termico TWIN612 presenta immagini più stabili e una temperatura accurata.

Il processo di confezionamento ceramico è simile al confezionamento metallico, che è una tecnologia di confezionamento di rilevatori a infrarossi matura. Rispetto al confezionamento metallico, il volume e il peso del rilevatore confezionato saranno notevolmente ridotti. Pertanto, il modulo termico TWIN612 potrebbe essere applicato a settori che hanno requisiti rigorosi in termini di dimensioni, peso e consumo energetico.

- Mini dimensioni: 25,4 mm×25,4 mm×35 mm
- Leggero: 25 g
- NETD tipico<40mk
- Immagini termiche nitide e chiare
- Consumo energetico tipico fino a 0,8 W


Il modulo di imaging termico TWIN612/R è applicato nel campo della termografia, del monitoraggio della sicurezza, dei carichi utili UAV, dei robot, dell'hardware intelligente, ADAS, antincendio e soccorso


1. Le differenze nella lunghezza focale

Più la lunghezza focale è piccola, più ampio è l'intervallo del mirino e più ampio è il campo visivo dell'immagine acquisita. Quindi è possibile acquisire più scene, ma la scena è molto piccola nell'immagine.

Più la lunghezza focale è grande, più stretto è l'intervallo del mirino e più piccolo è il campo visivo dell'immagine acquisita. Quindi è possibile acquisire meno scene, ma la proporzione della scena nell'immagine è molto grande.

I moduli di telecamere a infrarossi sviluppati dal team SensorMicro offrono un'ampia varietà di tipi di lenti, come lenti a fuoco fisso, lenti zoom, lenti motorizzate, ecc.

2. Come scegliere il modulo termico adatto per la tua applicazione?

Quando si sceglie un modulo di imaging termico adatto per i propri prodotti, è necessario considerare molti aspetti, come risoluzione, frequenza fotogrammi, campo visivo, portata, gamma spettrale, ecc. Pertanto, la selezione del modulo di imaging termico appropriato è la chiave per garantire immagini di alta qualità e risultati accurati. Tra questi aspetti, la risoluzione è uno dei fattori più critici.
