Visione termica non raffreddata del centro 640x512 12μM For Personal Night della macchina fotografica di LWIR
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xRisoluzione | 640x512 | Consumo di energia | 0,8 W |
---|---|---|---|
Ampiezza dello spettro | 8~14μm | Passo del pixel | 12μm |
NETD | <40mK | Frame per secondo | 25Hz/30Hz |
Evidenziare | Modulo termico non raffreddato 12uM di LWIR,Il centro della macchina fotografica di visione notturna LWIR,il centro termico della macchina fotografica della radura 640x512 |

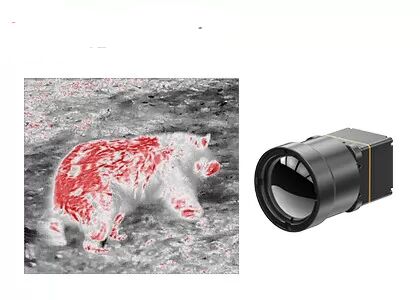

LWIR 640x512 non raffreddato 12μM Thermal Imaging Module per visione notturna personale
Il modulo termico TWIN612 è un nuovo prodotto di arrivo sviluppato da tecnologia dei sensori globale. Integra il rivelatore infrarosso non raffreddato del pacchetto ceramico di 640×512/12µm. Con NETD<40mk tipico, il modulo termico TWIN612 ha potuto presentare la più chiara, immagine più tagliente e più dettagliata.
Con la gamma di misura della temperatura di -20℃~150℃/0~550℃, l'accuratezza di ±2℃ o di ±2% ed il frame per secondo fino a 30Hz, il modulo termico garantisce l'immagine termica regolare e la misura accurata della temperatura.
Il modulo termico TWIN612 presenta i vantaggi di progettazione compatta, della struttura leggera e del consumo di energia in basso come 0.8w. Con gli algoritmi di immagine e la funzione migliorati di misura della temperatura, il modulo termico TWIN612 presenta le immagini più stabili e la temperatura accurata.
Il processo d'imballaggio ceramico è simile a metallo che imballa, che è una tecnologia d'imballaggio del rivelatore infrarosso maturo. Rispetto a metallo che imballa, il volume ed il peso del rivelatore imballato notevolmente saranno ridotti. Quindi, il modulo termico TWIN612 potrebbe applicarsi alle industrie che hanno requisiti rigorosi della dimensione, del peso e del consumo di energia.
- Mini Size: 25.4mm×25.4mm×35mm
- Peso leggero: 25g
- NETD tipico<40mk>
- tagliente, chiara registrazione di immagini termiche
- Consumo di energia tipico in basso quanto 0.8W
Modello | TWIN612/R |
Prestazione del rivelatore di IR | |
Risoluzione | 640×512 |
Dimensione del pixel | 12μm |
Ampiezza dello spettro | 8~14μm |
NETD tipico | <40mK |
Elaborazione di immagini | |
Frame per secondo | 25Hz/30Hz |
Tempo di partenza | 6s |
Video analogico | PAL/NTSC |
Video di Digital | YUV/BT.656/LVDS/USB2.0 |
Esposizione di immagine | 11 in totale (bianco caldo/lava/Ironbow/acqua/ferro/medico caldo/artico/arcobaleno 1/arcobaleni 2/roventi/caldi neri) |
Algoritmo di immagine | NUC/3D/2D/DRC/EE |
Specifiche elettriche | |
Interfaccia esterna standard | 50pin_HOURS |
Interfaccia di comunicazione | RS232/USB2.0 |
Tensione di rifornimento | 4~5.5V |
Consumo di energia tipico | 0.8W |
Misura di temperatura | |
Gamma di temperatura di funzionamento | -10℃~50℃ |
Gamma di misura di temperatura | -20℃~150℃, 0℃~550℃ |
Accuratezza di misura di temperatura | Maggior di ±2℃ o di ±2% |
SDK | Windows/Linux; Raggiunga l'analisi e la conversione della video corrente da grigio alla temperatura |
Caratteristiche fisiche | |
Dimensione (millimetri) | 25.4×25.4×35 (senza lente) |
Peso | 25g (senza lente) |
Adattabilità ambientale | |
Temperatura di funzionamento | -40℃~+70℃ |
Temperatura di stoccaggio | -45℃~+85℃ |
Umidità | 5%~95%, senza condensazione |
Vibrazione | 5.35grms, asse 3 |
Scossa | Semionda sinusoidale, 40g/11ms, 3 asse, direzione 6 |
Ottica | |
Lente facoltativa | Atermico fisso: 13mm |
Il modulo di registrazione di immagini termiche di TWIN612/R si applica al campo della termografia, del monitoraggio di sicurezza, dei carichi utili del UAV, dei robot, dell'hardware intelligente, di ADAS, della lotta contro l'incendio & del salvataggio
1. Interfaccia termica infrarossa del modulo · HDMI
HDMI è breve per le alte multimedia della definizione collega. È usato per sostituire la più vecchia interfaccia della trasmissione di avoirdupois del segnale analogico, quale RCA. HDMI è l'interfaccia del video e dell'audio digitale più ampiamente usata nel campo di prodotti elettronici di consumo infrarossi di registrazione di immagini termiche ed è inoltre ampiamente usato dai vari prodotti infrarossi del modulo della macchina fotografica.
Ci sono molte versioni dell'interfaccia di HDMI:
- Interfaccia standard di HDMI: vale a dire l'interfaccia di tipo A di HDMI, con una larghezza di 14mm e è usata per HD TV, desktop computer, proiettore e l'altra attrezzatura
- Mini interfaccia di HDMI: vale a dire l'interfaccia di tipo C di HDMI, con una larghezza di 10.5mm e è usata per MP4, i computer della compressa, le macchine fotografiche ed altri dispositivi
- Micro interfaccia di HDMI: cioè l'interfaccia D tipa di HDMI, con una larghezza di 6mm ampi e è usata per gli Smart Phone, le compresse ed altri dispositivi.
Attualmente, il modulo termico infrarosso sviluppato da tecnologia dei sensori globale usa l'interfaccia standard di HDMI.
