Modulo termico a infrarossi LWIR con risoluzione 384x288 Consumo di energia 0,65W e frame rate 25Hz/30Hz per la visione artificiale

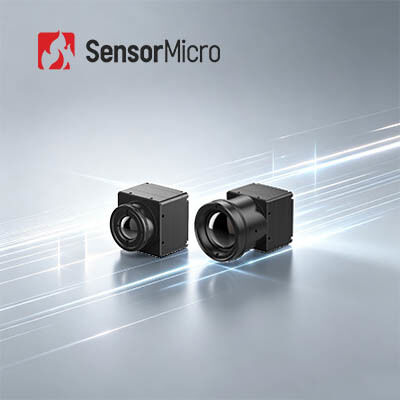

  • LWIR Infrared Thermal Module with 384x288 Resolution 0.65W Power Consumption and 25Hz/30Hz Frame Rate for Machine Vision
Luogo di origine Cina
Marca SensorMicro
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello COIN417G3
Quantità di ordine minimo 1 PEZZO
Prezzo Negoziabile
Termini di pagamento T/T
Dettagli
Risoluzione 384x288 Consumo energetico 0.65W
Gamma spettrale 8~14μm Passo pixel 17μm
NET ≤30mK/F1,0/25℃ Frequenza fotogrammi 25/30/50Hz
Evidenziare

Modulo termico infrarosso di LWIR

,

modulo termico infrarosso 640x512

,

Modulo termico dei carichi utili LWIR del UAV
Lasciate un messaggio
Descrizione di prodotto
Modulo termico a infrarossi LWIR 384x288 25Hz/30Hz per visione artificiale
Panoramica del prodotto

COIN417G3 integra un rilevatore a infrarossi non raffreddato da 384×288/17μm con NETD tipico ≤30mK. Questo modulo termico presenta un design compatto, una struttura leggera e un consumo energetico pari a 0,65 W. Gli algoritmi di immagine avanzati forniscono immagini termiche eccezionalmente fluide.

Progettato su misura per diversi scenari di visione edge, il core della telecamera a infrarossi a livello wafer COIN417G3 fornisce un rilevamento termico notturno affidabile per il monitoraggio della sicurezza e l'osservazione dei confini esterni. Per i flussi di lavoro industriali e di visione artificiale, l'output di dati RAW ad alta fedeltà supporta l'identificazione dei difetti termici tramite intelligenza artificiale. Per gli ADAS automobilistici e i dispositivi AIoT di consumo, il consumo energetico estremamente basso prolunga la durata in standby delle apparecchiature. Le ricche interfacce di espansione consentono un'integrazione perfetta con tutti i principali terminali di visione integrati.

Caratteristiche principali
  • Funzionalità completa, design conveniente
    • Sviluppato utilizzando un rilevatore di imballaggi a livello di wafer ad alte prestazioni in termini di costi
    • Integrato con algoritmi avanzati di elaborazione delle immagini per migliorare la qualità dell'immagine
  • Prestazioni eccezionali, immagini superiori
    • Alta sensibilità con NETD tipico ≤30mK
    • Gli algoritmi di immagine di nuova generazione forniscono immagini termiche più chiare e nitide
  • Estensione flessibile, integrazione rapida
    • Sono disponibili molteplici opzioni di lenti ottiche per diversi scenari applicativi
    • Supporta interfacce di uscita immagine USB 2.0/DVP/LVDS/BT.656
    • Emette dati immagine RAW/YUV con controllo della porta seriale
Specifiche del prodotto
Modello COIN417G3
Indicatori dei rilevatori IR
Materiale sensibile VOx
Risoluzione 384×288
Dimensione pixel 17μm
Risposta spettrale 8μm ~ 14μm
NET tipico ≤30mK/F1,0/25℃
Elaborazione delle immagini
Frequenza fotogrammi digitali 25/30/50Hz
Orario di avvio 6s
Video analogico PAL/NTSC
Video digitale GREZZO/YUV422
Algoritmo di immagine Correzione della non uniformità (NUC)
Riduzione del rumore 3D (3DNR)
Soppressione del rumore 2D (DNS)
Compressione della gamma dinamica (DRC)
Miglioramento dei bordi (EE)
Visualizzazione delle immagini 10 tipi (Bianco caldo/Lava/Ferro rosso/Ferro caldo/Medico/Artico/Arcobaleno 1/Arcobaleno 2/Tinta/Nero caldo)
Software per computer
Software ICC Controllo del modulo e visualizzazione video
Elettrico
Interfaccia esterna standard 50Pin: DF40C-50DP-0.4V(51), (HRS,maschio)
Scheda di estensione USB3.0/USB2.0/VPC/USB2.0&VPC
Interfaccia di comunicazione TTL-232/USB2.0
Interfaccia video digitale DVP8/DVP16/USB2.0/BT.656/LVDS
Tensione di alimentazione 4,5~5,5 V
Consumo energetico tipico 0,65 W
Meccanico
Dimensioni del nucleo nudo (mm) 25,4 mm×25,4 mm×16,5 mm
Peso del nucleo nudo (g) 16,6±1
Adattabilità ambientale
Temperatura operativa -40℃~+70℃
Temperatura di conservazione -45℃~+85℃
Umidità 5%~95%, senza condensa
Vibrazione Vibrazione casuale, 5,35 g, 3 assi
Impatto Mezza onda sinusoidale, 40 g/11 ms, direzione dell'impatto asse X, 3 volte
Certificazione ROHS2.0/REACH
Lente ottica
Lente ottica Messa a fuoco fissa atermica: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm
Livello di protezione IP67 (lente anteriore)
Applicazioni industriali

Il modulo di imaging termico COIN417G3 trova applicazione in visione industriale, monitoraggio della sicurezza, antincendio e salvataggio, attività all'aperto, visione artificiale, ADAS e campi correlati.

Il nostro approccio al servizio
Prevendite
  • Analisi dei requisiti
  • Valutazione dello scenario
  • Selezione del prodotto
  • Soluzioni personalizzate
Distribuzione
  • Consegna rapida
  • Integrazione e test del sistema
  • Formazione Tecnica
  • Guida all'applicazione
Post-vendita
  • Diagnostica remota
  • Servizio di garanzia
  • Aggiornamenti del firmware
Domande frequenti
Vantaggi del rilevatore a infrarossi raffreddato T2SL

Il superreticolo di tipo II viene utilizzato principalmente nella fabbricazione di array di imaging sul piano focale a infrarossi ad alte prestazioni. Basati su materiali superreticolo di Tipo II, i prodotti rivelatori a piano focale a infrarossi raffreddati offrono numerosi vantaggi con ampie prospettive di mercato in vari campi:

  • Elevata efficienza quantica, frame rate elevato, elevata sensibilità
  • Forte penetrazione, forte anti-interferenza
  • Funzionamento per tutte le stagioni
  • Banda di risposta più ampia e temperatura operativa più elevata
  • Piccola corrente oscura, alta efficienza di rilevamento di onde lunghe/doppio colore
  • Elevato tasso di rilevamento, migliore uniformità, più adatto per dispositivi array di grandi dimensioni
