Modulo di imaging termico LWIR con risoluzione HD 1280x1024, passo pixel 12μm, frequenza fotogrammi 30Hz, con rilevatore a infrarossi non raffreddato
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | MONETA1212 |
| Quantità di ordine minimo | 1 PEZZO |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 1280x1024 | Frequenza fotogrammi | 30Hz |
|---|---|---|---|
| Consumo energetico | 1.0W | Passo pixel | 12μm |
| Gamma spettrale | 8~14μm | Interfaccia di comunicazione | TTL-232 |
| Evidenziare | modulo termico di risoluzione 640x512,Modulo infrarosso raffreddato del rivelatore LWIR,ADAS ha raffreddato il modulo infrarosso del rivelatore |
||
Descrizione di prodotto

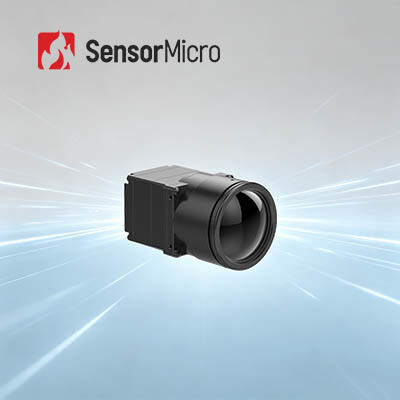

Modulo di imaging termico HD LWIR con rilevatore a infrarossi non raffreddato 1280x1024/12μm
Panoramica del prodotto
Il core della fotocamera a infrarossi COIN1212 adotta un rilevatore a infrarossi a livello di wafer da 1280×1024 12μm megapixel ad alte prestazioni, abbinato a circuiti di elaborazione del segnale premium e algoritmi di imaging professionali. Supportando i protocolli seriali tradizionali, più interfacce di uscita video e diverse configurazioni di lenti ottiche, offre un rilevamento rapido degli hotspot e un'immagine termica ultra nitida. Ottimizzato per uno sviluppo secondario semplificato, questo nucleo di imaging termico all-in-one è ideale per scenari di fascia alta, tra cui il monitoraggio delle infrastrutture chiave, la produzione avanzata, il trasporto intelligente e la ricerca scientifica professionale.
Caratteristiche principali
Imaging ad alta definizione, rilevamento preciso
- La risoluzione 1280×1024/12μm megapixel consente un ampio campo visivo e immagini HD a lungo raggio
- Cattura chiaramente i dettagli fini del bersaglio durante l'osservazione a distanza ravvicinata
Completo di tutte le funzionalità e conveniente
- Costruito con un rilevatore a infrarossi a livello di wafer di grande formato leader del settore
- Integrato con algoritmi avanzati di elaborazione delle immagini per migliorare la chiarezza dell'immagine e la qualità visiva
Integrazione rapida, sviluppo accelerato
- Supporta più interfacce di output delle immagini tra cui DVP e BT.1120
- Emette dati immagine RAW/YUV con controllo della porta seriale
Specifiche del prodotto
| Modello | MONETA1212 |
| Indicatori dei rilevatori IR | |
| Materiale sensibile | VOx |
| Risoluzione | 1280×1024 |
| Dimensione pixel | 12μm |
| Risposta spettrale | 8μm ~ 14μm |
| NET tipico | ≤40mK/F1,0/25℃ |
| Elaborazione delle immagini | |
| Frequenza fotogrammi digitali | 30Hz |
| Orario di avvio | 6s |
| Video analogico | / |
| Video digitale | GREZZO/YUV422 |
| Algoritmo di immagine | Correzione della non uniformità (NUC) Riduzione del rumore 3D (3DNR) Soppressione del rumore 2D (DNS) Compressione della gamma dinamica (DRC) Miglioramento dei bordi (EE) |
| Visualizzazione delle immagini | 10 tipi (Bianco caldo/Lava/Ferro rosso/Ferro caldo/Medico/Artico/Arcobaleno 1/Arcobaleno 2/Tinta/Nero caldo) |
| Software per computer | |
| Software ICC | Controllo del modulo e visualizzazione video |
| Elettrico | |
| Interfaccia esterna standard | 50 pin: DF40C-50DP-0.4V(51), (HRS,maschio) |
| Scheda di estensione | USB3.0 |
| Interfaccia di comunicazione | TTL-232 |
| Interfaccia video digitale | DVP16/BT.1120/MIPI |
| Tensione di alimentazione | 4,5~5,5 V |
| Consumo energetico tipico | 1,0 W |
| Meccanico | |
| Dimensioni del nucleo nudo (mm) | 14 mm/19 mm/25 mm: 25,4 mm×25,4 mm×19,3 mm 35 mm/50 mm/100 m: 35,4 mm×35,4 mm×17,8 mm |
| Peso del nucleo nudo (g) | 14 mm/19 mm/25 mm: 19,7±1 g 35 mm/50 mm/100 m: 32,5±1 g |
| Adattabilità ambientale | |
| Temperatura operativa | -40℃~+70℃ |
| Temperatura di conservazione | -45℃~+85℃ |
| Umidità | 5%~95%, senza condensa |
| Vibrazione | 5,35 g, vibrazione casuale, 3 assi |
| Impatto | Mezza onda sinusoidale, 40 g/11 ms, direzione dell'impatto asse X, 3 volte |
| Certificazione | ROHS2.0/REACH |
| Lente ottica | |
| Lente ottica | Messa a fuoco fissa atermica: 14 mm/19 mm/25 mm/35 mm/50 mm/100 mm |
| Livello di protezione | IP67 (lente anteriore) |
Applicazioni industriali
Il modulo di imaging termico COIN1212 viene applicato nel campo del monitoraggio delle infrastrutture chiave, della produzione di fascia alta, dell'ispezione industriale, della ricerca scientifica, ecc.
I nostri punti di forza principali
Fornitura stabile
Vantando una catena di fornitura stabile e affidabile in tutto il nostro ecosistema, possiamo rispondere rapidamente alle richieste del mercato.
Sostenere l'innovazione
Grazie alla competenza nella produzione di rilevatori e all'esperienza nel supportare l'integrazione dei sistemi, acquisiamo una conoscenza approfondita dei requisiti prestazionali, ottimizziamo continuamente i progetti e creiamo un ciclo virtuoso: Applicazione del prodotto → Feedback tecnico → Aggiornamento del prodotto.
Vantaggio di costo
Gestendo l'intera catena di produzione e sfruttando una produzione efficiente su larga scala, offriamo prezzi competitivi per un'ampia gamma di applicazioni.
Domande frequenti
1. Applicazione del rilevatore a infrarossi raffreddato a due colori LWIR, MWIR/LWIR
Nella tecnologia di imaging termico a infrarossi, i rilevatori termici a onde lunghe hanno una forte penetrazione attraverso atmosfere polverose e non sono disturbati dagli effetti del riflesso del sole e dai riflessi della luce. È possibile ottenere una qualità dell'immagine eccezionale in vari ambienti complessi, come la guida di veicoli in un'atmosfera polverosa, le navi che navigano sull'acqua con luce riflettente e gli aerei che volano attraverso le nuvole.
Il rilevatore a infrarossi raffreddato a due colori combina i vantaggi del rilevamento delle onde medie e delle onde lunghe in un unico gruppo rilevatore a infrarossi raffreddato, che può eseguire simultaneamente immagini ad alte prestazioni nelle bande d'onda duello, riducendo notevolmente il tasso di falsi allarmi. Può essere utilizzato per il rilevamento di sfondi complessi e il monitoraggio di bersagli in movimento ad alta velocità.
