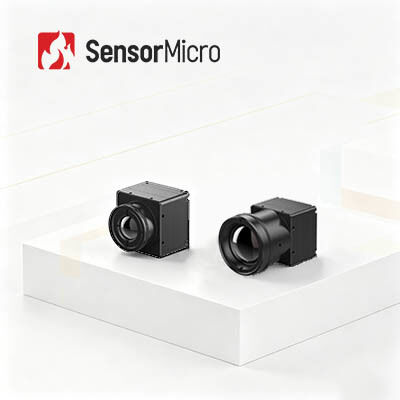

Modulo di imaging termica LWIR con risoluzione 384x288 e pixel pitch di 17μm per prestazioni NETD ≤30mK

  • LWIR Thermal Imaging Module with 384x288 Resolution and 17μm Pixel Pitch for ≤30mK NETD Performance
Luogo di origine Cina
Marca SensorMicro
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello COIN417G3
Quantità di ordine minimo 1 PEZZO
Prezzo Negoziabile
Termini di pagamento T/T
Dettagli
Risoluzione 384x288 Consumo energetico 0.65W
Gamma spettrale 8~14μm Passo pixel 17μm
NET ≤30mK/F1,0/25℃ Frequenza fotogrammi 25/30/50Hz
Evidenziare

12uM il centro della macchina fotografica dei rivelatori LWIR

,

Il centro medico della macchina fotografica di ispezione LWIR

,

modulo termico dei rivelatori di 640x512 Ir
Lasciate un messaggio
Descrizione di prodotto
Modulo di imaging termico LWIR con rilevatore a infrarossi 384x288 17μm
Panoramica del prodotto

Il COIN417G3 raggiunge un equilibrio ottimale tra prestazioni di imaging e costi di approvvigionamento. Caratterizzato da un'eccezionale sensibilità termica con NETD≤30 mK, consumo energetico estremamente basso e compatibilità dell'interfaccia universale, elimina costi di adattamento aggiuntivi per l'implementazione in più scenari. Molteplici lenti ottiche intercambiabili supportano l'osservazione all'aperto in qualsiasi condizione atmosferica, il salvataggio di emergenza antincendio e il rilevamento di difetti industriali, consentendo agli sviluppatori di ridurre significativamente il time-to-market dei prodotti per la visione termica.

Caratteristiche principali
Funzionalità completa, design conveniente
  • Sviluppato utilizzando un rilevatore di imballaggi a livello di wafer ad alte prestazioni in termini di costi
  • Integrato con algoritmi avanzati di elaborazione delle immagini per migliorare la qualità dell'immagine
Prestazioni eccezionali, immagini superiori
  • Alta sensibilità con NETD≤30mK tipico
  • Gli algoritmi di immagine di nuova generazione forniscono immagini termiche più chiare e nitide
Estensione flessibile, integrazione rapida
  • Sono disponibili diverse opzioni di lenti ottiche per adattarsi a diversi scenari applicativi
  • Supporta interfacce di uscita immagine USB 2.0/DVP/LVDS/BT.656
  • Emette dati immagine RAW/YUV con controllo della porta seriale
Specifiche del prodotto
Modello COIN417G3
Indicatori dei rilevatori IR
Materiale sensibile VOx
Risoluzione 384×288
Dimensione pixel 17μm
Risposta spettrale 8μm ~ 14μm
NET tipico ≤30mK/F1,0/25℃
Elaborazione delle immagini
Frequenza fotogrammi digitali 25/30/50Hz
Orario di avvio 6s
Video analogico PAL/NTSC
Video digitale GREZZO/YUV422
Algoritmo di immagine Correzione della non uniformità (NUC)
Riduzione del rumore 3D (3DNR)
Soppressione del rumore 2D (DNS)
Compressione della gamma dinamica (DRC)
Miglioramento dei bordi (EE)
Visualizzazione delle immagini 10 tipi (Bianco caldo/Lava/Ferro rosso/Ferro caldo/Medico/Artico/Arcobaleno 1/Arcobaleno 2/Tinta/Nero caldo)
Software per computer Software ICC: controllo del modulo e visualizzazione video
Elettrico
Interfaccia esterna standard 50Pin: DF40C-50DP-0.4V(51), (HRS,maschio)
Scheda di estensione USB3.0/USB2.0/VPC/USB2.0&VPC
Interfaccia di comunicazione TTL-232/USB2.0
Interfaccia video digitale DVP8/DVP16/USB2.0/BT.656/LVDS
Tensione di alimentazione 4,5~5,5 V
Consumo energetico tipico 0,65 W
Meccanico
Dimensioni del nucleo nudo (mm) 25,4 mm×25,4 mm×16,5 mm
Peso del nucleo nudo (g) 16,6±1
Adattabilità ambientale
Temperatura operativa -40℃~+70℃
Temperatura di conservazione -45℃~+85℃
Umidità 5%~95%, senza condensa
Vibrazione Vibrazione casuale, 5,35 g, 3 assi
Impatto Mezza onda sinusoidale, 40 g/11 ms, direzione dell'impatto asse X, 3 volte
Certificazione ROHS2.0/REACH
Lente ottica
Lente ottica Messa a fuoco fissa atermica: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm
Livello di protezione IP67 (lente anteriore)
Applicazioni industriali

Il modulo di imaging termico COIN417G3 trova applicazione in visione industriale, monitoraggio della sicurezza, antincendio e salvataggio, attività all'aperto, visione artificiale, ADAS e campi correlati.

I nostri vantaggi

In qualità di produttore e fornitore di servizi leader a livello mondiale di rilevatori a infrarossi, SensorMicro vanta anni di profonda esperienza nelle soluzioni di imaging termico a infrarossi. Guidati dalla filosofia fondamentale di "SensorMicro, Sense More" e guidati dalle esigenze degli utenti, ci dedichiamo a sfruttare tutto il potenziale della tecnologia a infrarossi, offrendo prodotti ad alte prestazioni e servizi professionali a clienti in tutto il mondo.

Domande frequenti
Ampie applicazioni del modulo di imaging termico a infrarossi

I moduli termici a infrarossi sono ampiamente utilizzati nella misurazione della temperatura industriale, nell'ispezione medica, nell'edilizia e in altri campi.

Applicazioni industriali:I moduli di imaging termico possono essere utilizzati per il rilevamento dei guasti e il monitoraggio della temperatura delle apparecchiature meccaniche, migliorando l'efficienza produttiva e riducendo i costi di produzione.

Applicazioni mediche:I moduli termocamera a infrarossi possono essere utilizzati per diagnosticare il cancro al seno, misurare la temperatura della superficie corporea e altre applicazioni mediche, migliorando gli standard sanitari e fornendo maggiori informazioni diagnostiche ai professionisti medici.

Applicazioni edili:I moduli di imaging termico a infrarossi possono rilevare la perdita di energia negli edifici, migliorando l’efficienza di utilizzo dell’energia e riducendo il consumo energetico.

Ulteriori scenari applicativi includono il monitoraggio della sicurezza, i carichi utili degli UAV, la visione notturna personale, la termografia e molti altri campi.
