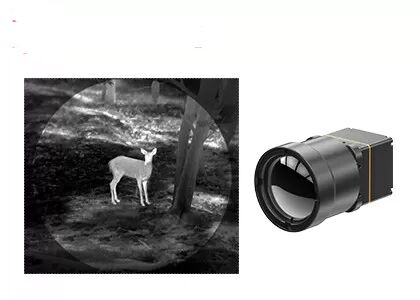

Modulo di imaging termico LWIR con rilevatore a infrarossi da 1280x1024/8 µm

  • LWIR Thermal Imaging Module with 1280x1024/8μm Infrared Detector
  • LWIR Thermal Imaging Module with 1280x1024/8μm Infrared Detector
  • LWIR Thermal Imaging Module with 1280x1024/8μm Infrared Detector
Luogo di origine Cina
Marca SensorMicro
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello iTL1208
Quantità di ordine minimo 1 PEZZO
Prezzo Negoziabile
Termini di pagamento T/T
Dettagli
Risoluzione 1280x1024 Consumo energetico 1 W
Gamma spettrale 8~14μm Passo pixel 8μm
NET ≤30mK Frequenza fotogrammi 25Hz/30Hz
Evidenziare

modulo termico dei rivelatori di 640x512 Ir

,

Modulo di registrazione di immagini termiche di termografia LWIR

,

modulo di registrazione di immagini termiche 12um
Lasciate un messaggio
Descrizione di prodotto
Modulo Termico a Infrarossi LWIR con Rivelatore Infrarosso 1280x1024/8µm
Panoramica del Prodotto

Il modulo termico iTL1208 è un prodotto sviluppato da SensorMicro, che integra un rivelatore infrarosso non raffreddato da 1280*1024/8µm. Con un NETD tipico ≤30mK, il modulo termico iTL1208 offre immagini termiche più chiare, nitide e dettagliate.

Il design compatto, la struttura leggera e il basso consumo energetico di 1W rendono il modulo termico iTL1208 ideale per applicazioni con requisiti stringenti di dimensioni, peso e potenza. Algoritmi di immagine avanzati forniscono immagini termiche ultra nitide.

Caratteristiche Principali
Design Estremamente Leggero
  • Dimensioni compatte di 22,6*22,6*34,5 mm e peso di 35,7 g (inclusa lente da 12 mm)
  • Tra i più alti livelli di integrazione nella sua categoria
Alta Sensibilità, Rilevamento Preciso
  • Dimensione pixel ultra-piccola di 8µm con risoluzione 1280*1024 per dettagli fini e immagini nitide
  • NETD tipico ≤ 30mK per un rilevamento affidabile di sottili differenze di temperatura
Sviluppo Semplificato, Integrazione Rapida
  • Molteplici opzioni di lenti ottiche disponibili per diverse esigenze applicative
  • Supporta l'interfaccia di uscita immagine MIPI CSI
  • Uscita dati immagine RAW e YUV con controllo tramite porta seriale/I2C
Specifiche del Prodotto
Modello iTL1208
Indicatori Rivelatore IR
Materiale Sensibile VOx
Risoluzione 1280*1024
Dimensione Pixel 8µm
Risposta Spettrale 8µm ~ 14µm
NETD Tipico ≤30mK
Elaborazione Immagine
Frequenza Fotogrammi Digitale 25/30Hz
Tempo di Avvio ≤6s
Video Digitale RAW/YUV
Algoritmo Immagine NUC/3DNR/DNS/DRC/EE
Visualizzazione Immagine 10 Tipi (Bianco Caldo/Lava/Rosso Ferro/Ferro Caldo/Medico/Artico/Arcobaleno 1/Arcobaleno 2/Tinta/Nero Caldo)
Software PC Controllo Modulo e Visualizzazione Video
Elettrico
Interfaccia Esterna Standard Interfaccia connettore 34 pin: BP04SD-34-0065-R0
Interfaccia di Comunicazione TTL-232/I2C
Interfaccia Video Digitale MIPI-CSI
Tensione di Alimentazione 4.5-5.5V
Consumo Energetico Tipico 1W
Meccanico
Dimensioni (inclusa lente) Con lente da 5 mm: 22,6 mm*22,6 mm*50 mm (diametro esterno lente Φ37 mm)
Con lente da 10 mm: 22,6 mm*22,6 mm*45,3 mm (diametro esterno lente Φ33 mm)
Con lente da 12 mm: 22,6 mm*22,6 mm*34,5 mm (diametro esterno lente Φ26,6 mm)
Con lente da 17 mm: 22,6 mm*22,6 mm*35,4 mm (diametro esterno lente Φ27 mm)
Con lente da 25 mm: 22,6 mm*22,6 mm*44,2 mm (diametro esterno lente Φ33 mm)
Con lente da 35 mm: 22,6 mm*22,6 mm*50,9 mm (diametro esterno lente Φ43,2 mm)
Peso (inclusa lente) 85,5±4,5 g (con lente da 5 mm)
70,5±3,6 g (con lente da 10 mm)
35,7±2 g (con lente da 12 mm)
40,7±2,1 g (con lente da 17 mm)
71,0±3,6 g (con lente da 25 mm)
110±5,5 g (con lente da 35 mm)
Adattabilità Ambientale
Temperatura Operativa -40℃ a +70℃
Temperatura di Stoccaggio -45℃ a +85℃
Umidità 5% a 95%, senza condensa
Vibrazione 5,35 grms, Vibrazione Casuale, 3 assi
Impatto Onda Semi-Sinusoidale, 40g/11ms, Direzione Impatto Asse X, 3 volte
Certificazione ROHS2.0/REACH
Lente Ottica Atermica a Fuoco Fisso: 5/10/12/17/25/35 mm
Applicazioni Industriali

Il modulo di imaging termico iTL1208 è applicato in vari settori tra cui lotta antincendio boschiva, manutenzione elettrica, ispezione fotovoltaica, monitoraggio della sicurezza, dispositivi indossabili, dispositivi portatili e altro ancora.

Profilo Aziendale

In qualità di produttore e fornitore di servizi leader a livello mondiale di rivelatori a infrarossi, SensorMicro vanta anni di profonda esperienza nelle soluzioni di imaging termico a infrarossi. Guidati dalla filosofia centrale "SensorMicro, Sense More" e spinti dalle esigenze degli utenti, ci dedichiamo a sbloccare il pieno potenziale della tecnologia a infrarossi, fornendo prodotti ad alte prestazioni e servizi professionali ai clienti di tutto il mondo.

Domande Frequenti
1. Risoluzione del Rivelatore a Infrarossi

Ciò si riferisce al numero di pixel nell'imaging termico. Una risoluzione più elevata significa più punti di osservazione e misurazione della temperatura, consentendo l'osservazione e la misurazione di bersagli più piccoli a distanze maggiori. Le risoluzioni tipiche dell'imaging termico a infrarossi vanno da 256x192, 384x288, 640x512, 800x600, 1024x768, a 1280x1024. I rivelatori a risoluzione più elevata comportano generalmente costi maggiori.

2. Campo Visivo (FOV)

Il Campo Visivo (FOV) si riferisce al campo visivo bidimensionale dello spazio oggetto osservato dal sistema ottico di un termografo a infrarossi. Prendendo come esempio il FOV orizzontale, supponendo che la dimensione dell'array del rivelatore sia A*B, la dimensione del pixel sia d e la lunghezza focale della lente sia f, allora l'angolo del FOV orizzontale θ=2*acrtan (A*d/2f). Dopo aver selezionato l'array del rivelatore e la dimensione del pixel, il campo visivo cambia solo con la lunghezza focale del sistema ottico: una lunghezza focale maggiore si traduce in un campo visivo più stretto, mentre una lunghezza focale più corta fornisce un campo visivo più ampio.
