Nucleo della termocamera LWIR non raffreddato con risoluzione 1280x1024 e passo pixel di 12μm
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | MONETA1212 |
| Quantità di ordine minimo | 1 PEZZO |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 1280x1024 | Consumo energetico | 1.0W |
|---|---|---|---|
| Gamma spettrale | 8~14μm | Passo pixel | 12μm |
| NET | ≤40mK/F1,0/25℃ | Frequenza fotogrammi | 30Hz |
| Evidenziare | il centro di Ir di registrazione di immagini termiche 640x512,il centro di Ir di registrazione di immagini termiche 12uM,Il centro termico non raffreddato del rivelatore LWIR |
||
Descrizione di prodotto

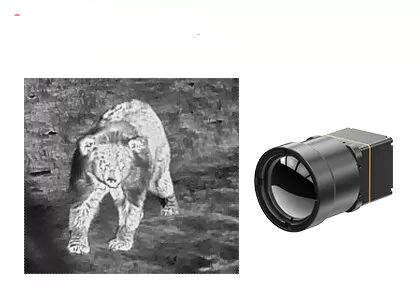

Ultra-clare senza raffreddamento LWIR Camera di imaging termica Core 1280x1024 12μm
Visualizzazione del prodotto
Il nucleo della fotocamera a infrarossi COIN1212 è dotato di un rivelatore a infrarossi a livello di wafer da 1280×1024/12μm, integrato con circuiti avanzati di elaborazione del segnale e algoritmi di imaging.Supporta i principali protocolli di comunicazione seriale e offre varie interfacce di uscita video con una gamma completa di opzioni di lenti otticheIn grado di rilevare rapidamente i punti caldi e fornire immagini termiche chiare, semplifica significativamente lo sviluppo secondario.Questo fornisce una soluzione all-in-one di integrazione di immagini termiche per applicazioni nel monitoraggio delle infrastrutture chiave, produzione di alta gamma, trasporto intelligente, ricerca scientifica e altre applicazioni di alta gamma di imaging termico.
Caratteristiche principali
- Immagini ad alta definizione, rilevamento preciso:La risoluzione di 1280×1024/12μm megapixel consente un ampio campo visivo e immagini HD a lungo raggio.
- Completamente dotato e conveniente:Costruito con un rilevatore infrarosso a livello di wafer di grande formato leader nel settore, integrato con algoritmi avanzati di elaborazione delle immagini per migliorare la chiarezza delle immagini e la qualità visiva.
- Rapida integrazione, sviluppo accelerato:Supporta più interfacce di uscita di immagine tra cui DVP e BT.1120. Esporta dati di immagine RAW/YUV con controllo delle porte seriali.
Specificativi del prodotto
| Modello | CEN1212 |
|---|---|
| Indicatori dei rilevatori IR | |
| Materiale sensibile | VOx |
| Risoluzione | 1280×1024 |
| Dimensione dei pixel | 12 μm |
| Risposta spettrale | 8 μm ~ 14 μm |
| NETD tipica | ≤ 40mK/F1.0/25°C |
| Trattamento delle immagini | |
| Tasso di fotogramma digitale | 30 Hz |
| Tempo di avvio | 6s |
| Video analogo | / |
| Video digitale | RAW/YUV422 |
| Algoritmo immagine | Correzione delle non-uniformità (NUC) Riduzione del rumore 3D (3DNR) Suppressione del rumore 2D (DNS) Compressione a intervallo dinamico (DRC) Miglioramento del bordo (EE) |
| Visualizzazione dell'immagine | 10 tipi (bianco caldo/lava/rosso ferro/ferro caldo/medico/artico/arcobaleno 1/arcobaleno 2/tinto/nero caldo) |
| Software per PC | Software ICC - Modulo di controllo e video display |
| Altri dispositivi | |
| Interfaccia esterna standard | 50 pin: DF40C-50DP-0.4V ((51), (HRS, maschio) |
| Tavola di estensione | USB3.0 |
| Interfaccia di comunicazione | TTL-232 |
| Interfaccia video digitale | DVP16/BT.1120/MIPI |
| Tensione di alimentazione | 4.5~5.5V |
| Consumo tipico di energia | 1.0W |
| Meccanica | |
| Dimensione del nucleo nudo ((mm) | 14 mm/19 mm/25 mm: 25,4 mm × 25,4 mm × 19,3 mm 35 mm/50 mm/100 m: 35,4 mm × 35,4 mm × 17,8 mm |
| Peso del nucleo nudo ((g) | 14 mm/19 mm/25 mm: 19,7 ± 1 g 35 mm/50 mm/100 m: 32,5±1 g |
| Adattabilità all'ambiente | |
| Temperatura di funzionamento | -40°C~+70°C |
| Temperatura di conservazione | -45°C~+85°C |
| Umidità | 5% ~ 95%, non condensante |
| Vibrazione | 5.35 grammi, Vibrazione casuale, 3-asse |
| Impatto | Mezza onda senoide, 40 g/11 ms, direzione di impatto X asse, 3 volte |
| Certificazione | RoHS2.0/REACH |
| Lenti ottiche | |
| Lenti ottiche | Fuso fisso Athermal: 14mm/19mm/25mm/35mm/50mm/100mm |
| Livello di protezione | IP67 (lente anteriore) |
Applicazioni industriali
Il modulo di imaging termico COIN1212 è applicato nel campo del monitoraggio delle infrastrutture chiave, della produzione di fascia alta, dell'ispezione industriale, della ricerca scientifica, ecc.
Capacità di produzione
Tecnologie di rilevamento infrarossi interne
- Detettori a infrarossi non raffreddati per VOx da 8 pollici da 0,11 μm
- Detettori ad infrarossi raffreddati MCT da 8 pollici da 0,5 μm
- Detettori a infrarossi raffreddati T2SL da 8 pollici da 0,5 μm
Capacità di produzione e vantaggi
- 6 milioni di rivelatori infrarossi auto-sviluppati all'anno
- 30Impianto di fabbricazione di semiconduttori di 1000 m2
- 20,000 m2 di superficie delle sale pulite
Domande frequenti
1. Risoluzione spaziale
Come indicatore della chiarezza dell'immagine termica, mostra la capacità di risolvere la forma spaziale del bersaglio ed è solitamente espressa in mrad (milliradiani).
La risoluzione spaziale è una misura dell'oggetto più piccolo che può essere risolto dal sensore, o dell'area di terra ripresa per il campo visivo istantaneo (IFOV) del sensore.L'IFOV è influenzata dalla dimensione del singolo elemento di rilevamento, d e la lunghezza focale della lente, f. Questo è iFOV = d / f.
Per una data distanza, il valore di risoluzione spaziale più piccolo è, il bersaglio più piccolo e più ricchi dettagli possono essere visti.più lungo sarà il raggio rilevato.
