3 il centro termico della macchina fotografica di asse LWIR con i robot di 8~14μM Spectral Range For

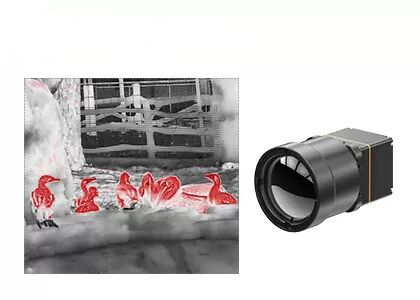

Modulo non raffreddato di registrazione di immagini termiche di LWIR 640x512 12μm con la lente di 25mm per l'aria aperta

Il modulo termico TWIN612 è un nuovo prodotto di arrivo sviluppato da tecnologia dei sensori globale. Integra il rivelatore infrarosso non raffreddato del pacchetto ceramico di 640×512/12µm. Con NETD<40mk tipico, il modulo termico TWIN612 ha potuto presentare la più chiara, immagine più tagliente e più dettagliata.

Con la gamma di misura della temperatura di -20℃~150℃/0~550℃, l'accuratezza di ±2℃ o di ±2% ed il frame per secondo fino a 30Hz, il modulo termico garantisce l'immagine termica regolare e la misura accurata della temperatura.

Il modulo termico TWIN612 presenta i vantaggi di progettazione compatta, della struttura leggera e del consumo di energia in basso come 0.8w. Con gli algoritmi di immagine e la funzione migliorati di misura della temperatura, il modulo termico TWIN612 presenta le immagini più stabili e la temperatura accurata.

Il processo d'imballaggio ceramico è simile a metallo che imballa, che è una tecnologia d'imballaggio del rivelatore infrarosso maturo. Rispetto a metallo che imballa, il volume ed il peso del rivelatore imballato notevolmente saranno ridotti. Quindi, il modulo termico TWIN612 potrebbe applicarsi alle industrie che hanno requisiti rigorosi della dimensione, del peso e del consumo di energia.

- Mini Size: 25.4mm×25.4mm×35mm
- Peso leggero: 25g
- NETD tipico<40mk> - tagliente, chiara registrazione di immagini termiche
- Consumo di energia tipico in basso quanto 0.8W


Il modulo di registrazione di immagini termiche di TWIN612/R si applica al campo della termografia, del monitoraggio di sicurezza, dei carichi utili del UAV, dei robot, dell'hardware intelligente, di ADAS, della lotta contro l'incendio & del salvataggio


1. Gamma di DRI

È mezzi di misurazione della distanza a cui un rivelatore infrarosso può produrre un'immagine dell'obiettivo specifico e può essere diviso nella gamma di rilevazione, la gamma del riconoscimento, gamma dell'identificazione.

D (rilevazione): capacità di distinguere un oggetto dai precedenti
R (riconoscimento): capacità di classificare la classe di oggetto (animale, umano, veicolo, barca…)
Io (identificazione): capacità di descrivere l'oggetto in dettaglio (un uomo con un cappello, un cervo, una jeep…)

Secondo i criteri di Johnson, quando la probabilità del dettaglio dell'obiettivo visibile alla distanza di DRI è 50%, la linea paia di numero minimo dell'obiettivo è 1:3: 6 (o 1:4: 8) ed il numero minimo corrispondente dei pixel sono 2:6: 12 (o 2:8: 16).

Supponendo che il diametro dell'obiettivo è H, la lunghezza focale è f, la dimensione del pixel è d ed il numero della linea paia è n, quindi la distanza di vista L=H×f/(2n×d)
