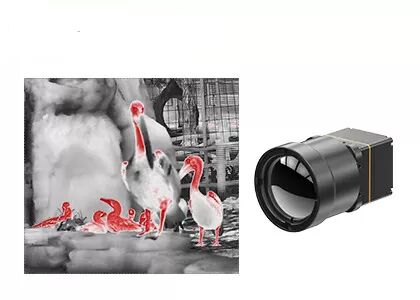

Il centro della macchina fotografica di registrazione di immagini termiche di LWIR con 25Hz/30Hz la struttura Rate For ADAS

Modulo di immagini termiche LWIR con rilevatori a infrarossi da 640x512 12 μm per esterni

Il modulo termico TWIN612 è un nuovo prodotto sviluppato da SensorMicro.il modulo termico TWIN612 potrebbe presentare più chiaramente, immagine più nitida e dettagliata.

Con un range di misurazione della temperatura di -20°C~150°C/0~550°C, una precisione di ±2°C o ±2% e una frequenza di fotogramma fino a 30Hz, il modulo termico garantisce un'immagine termica fluida e una misurazione accurata della temperatura.

Il modulo termico TWIN612 ha i vantaggi di un design compatto, una struttura leggera e un consumo di energia di appena 0,8W.il modulo termico TWIN612 presenta immagini più stabili e una temperatura più precisa.

Il processo di imballaggio in ceramica è simile a quello del metallo, che è una tecnologia matura di imballaggio a rivelatore infrarosso.il volume e il peso del rilevatore confezionato saranno notevolmente ridottiPertanto, il modulo termico TWIN612 potrebbe essere applicato a settori industriali che hanno requisiti rigorosi in materia di dimensioni, peso e consumo di energia.

- Mini Dimensioni: 25,4 mm × 25,4 mm × 35 mm
- Peso leggero: 25g
- NETD tipica < 40mk
- Imaging termico nitido e chiaro.
- Consumo tipico di energia inferiore a 0,8 W


Il modulo di imaging termico TWIN612/R è applicato al campo della termografia, del monitoraggio della sicurezza, dei carichi utili degli UAV, dei robot, dell'hardware intelligente, dell'ADAS, del fuoco e del salvataggio


1. NETD

NETD è la differenza di temperatura equivalente al rumore, che è la differenza di temperatura tra il bersaglio e lo sfondo quando il rapporto segnale/rumore di uscita del rivelatore è uguale a 1.È un indicatore per misurare la sensibilità del rilevatore a infrarossi.

Più piccolo è il NETD di un rivelatore a infrarossi, maggiore è la sensibilità termica e migliore la qualità dell'immagine.

La differenza di temperatura tra il bersaglio e lo sfondo è minore, è necessaria una maggiore sensibilità termica del rilevatore.

2. Framerate

Il frame rate è il numero di fotogrammi al secondo di un'immagine completa prodotta dal modulo a infrarossi.il modulo termico con frame rate più elevato deve essere selezionato, altrimenti la precisione delle misurazioni e l'effetto di osservazione saranno compromessi.
