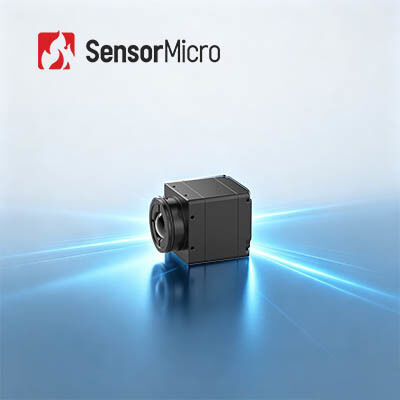

Core della fotocamera termica LWIR non raffreddata con risoluzione 384x288 e pixel pitch di 12μm per il monitoraggio della sicurezza senza scatola
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | iSE412 |
| Quantità di ordine minimo | 1 PEZZO |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Gamma spettrale | 8~14μm | Risoluzione | 384x288 |
|---|---|---|---|
| Consumo energetico | 0.8W | Passo pixel | 12μm |
| NET | ≤ 30mK | Frequenza fotogrammi | 50Hz |
| Evidenziare | Il centro termico della macchina fotografica RS232,Il centro termico all'aperto della macchina fotografica di LWIR,il centro della macchina fotografica di 640x512 Lwir |
||
Descrizione di prodotto
Nucleo termocamera LWIR non raffreddato 384x288/12μm per monitoraggio della sicurezza
Panoramica del prodotto
Il nucleo della fotocamera a infrarossi iSE412 è una soluzione di imaging termico miniaturizzato ad alta affidabilità basata sulla tecnologia di rilevamento degli imballaggi in ceramica 384×288/12μm sviluppata internamente. Fornisce un output di imaging termico stabile e di alta qualità per vari progetti di integrazione di sistemi intelligenti. La tecnologia di imaging proprietaria senza otturatore garantisce un monitoraggio continuo 24 ore su 24 senza interruzioni o interferenze dovute al rumore dovuto alla calibrazione dell'otturatore.
Caratteristiche principali
- Design senza otturatore per una visione più fluida:Non è richiesta alcuna calibrazione dell'otturatore durante il funzionamento, eliminando lo stuttering dell'immagine comune nei tradizionali sistemi basati su otturatore. Il funzionamento silenzioso garantisce un utilizzo discreto senza rumore meccanico.
- Compatto e leggero, flessibile per l'integrazione:Dimensioni totali del sistema pari a 25,4×25,4×22,7 mm, peso del nucleo nudo ≤26±1,5 g. Il design strutturale salvaspazio consente un layout e un'integrazione flessibili del sistema.
- Integrazione perfetta e ricca di funzionalità:Supporta algoritmi ad alta risoluzione, immagine nell'immagine, OSD personalizzabile, modalità sospensione, calibrazione con un clic e compatibilità con vari display Micro OLED. Compatibile con più obiettivi ottici e componenti di estensione per un facile sviluppo secondario e personalizzazione del sistema.
Specifiche del prodotto
| Modello | iSE412 | |
| Indicatori dei rilevatori IR | ||
| Materiale sensibile | VOx | |
| Risoluzione | 384×288 | |
| Dimensione pixel | 12μm | |
| Risposta spettrale | 8μm ~ 14μm | |
| NET tipico | ≤30mK | |
| Elaborazione delle immagini | ||
| Pixel effettivi | 384×288 | |
| Frequenza fotogrammi digitali | 50Hz | |
| Orario di avvio | 6s | |
| Video digitale | YUV420/YUV422/RGB888/RAW | |
| Algoritmo di immagine | NUC/DRC/DNS/DDE/SFFC | |
| Senza persiane | Supportato | |
| Visualizzazione delle immagini | 10 tipi (Bianco caldo/Lava/Ferro rosso/Ferro caldo/Medico/Artico/Arcobaleno 1/Arcobaleno 2/Tinta/Nero caldo) | |
| Direzione dell'immagine | Orizzontale/Verticale/Diagonale | |
| Zoom digitale | 1x/2x/4x/8x | |
| Luminosità dell'immagine | Automatico/manuale | |
| Contrasto dell'immagine | Automatico/manuale | |
| Modalità di compensazione | Manuale | |
| Elettrico | ||
|
Interfaccia esterna standard
|
50 pin: BP040SB-50-0114-B-R0
|
|
| Interfaccia di comunicazione | TTL-232/USB2.0 | |
| Interfaccia video digitale | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| Componenti di estensione | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| Interfaccia elettrica | ||
| Tensione di alimentazione | 2,7 V~5,3 V | |
| Consumo energetico tipico | 0,8 W a 50 Hz a 23 ± 3 ℃ | |
| Meccanico/Obiettivo | ||
| Dimensioni del nucleo nudo (mm) | 25,4×25,4×22,7 | φ36×24,3 |
| Peso del nucleo nudo (g) | 26±1,5 | 28±1,5 |
| Lente ottica |
Messa a fuoco fissa atermica: 4,9/9,1/13/19 mm
|
Fuoco fisso atermico: 25mm/35mm
|
| Componenti per persiane | Opzionale | |
| Vibrazione | 5,35 g, vibrazione casuale, 3 assi | |
| Impatto | Mezza onda sinusoidale, 40 g/11 ms, direzione dell'impatto asse X, 3 volte | 1500 g@0,4 ms |
| Livello di protezione | IP67 (lente anteriore) | |
| Adattabilità ambientale | ||
| Temperatura operativa | -40℃~+70℃ | |
| Temperatura di conservazione | -45℃~+85℃ | |
| Umidità | 5%~95%, senza condensa | |
| Certificazione | ROHS2.0/REACH | |
Applicazioni industriali
Il modulo di imaging termico iSE412/R trova applicazione nei settori della visione industriale, antincendio e salvataggio, sorveglianza di sicurezza, osservazione esterna, visione artificiale, elettronica di consumo e altro ancora.
I nostri vantaggi
- Alta sensibilità e prestazioni eccellenti con una tecnologia leader a livello mondiale nel settore degli infrarossi
- Sono disponibili vari rilevatori a infrarossi, inclusi rilevatori IR sia non raffreddati che raffreddati in diversi formati e dimensioni di pixel
- Produzione in volumi per garantire consegne rapide con tre linee di produzione e capacità di produzione annua fino a milioni di rilevatori
Domande frequenti
Cos'è l'isoterma infrarossa?
Le isoterme svolgono un ruolo importante nell'uso delle termocamere a infrarossi e nell'analisi dei termogrammi a infrarossi. Gli osservatori possono osservare intuitivamente la distribuzione di un determinato intervallo di temperatura nell'immagine termica a infrarossi.
La linea che collega i punti con lo stesso valore di temperatura sul grafico dell'isoterma si chiama isoterma. Le isoterme mostrano diversi stati, e diversa è anche la temperatura rappresentata, che si dividono nelle seguenti situazioni:
- Se l'isoterma è scarsa, la differenza di temperatura tra luoghi diversi è relativamente piccola; se l'isoterma è densa, significa che la temperatura in luoghi diversi è molto diversa.
- Se l'isoterma è diritta significa che ci sono pochi fattori che influenzano la distribuzione della temperatura; se l'isoterma è curva significa che ci sono molti fattori che influenzano la distribuzione della temperatura.
- L'andamento est-ovest fa sì che la temperatura vari con la latitudine, e il fattore latitudine è il fattore principale; se l'isoterma è parallela alla costa, ciò significa che la temperatura varia con la distanza dal mare, e la distanza dal mare è il fattore principale.
