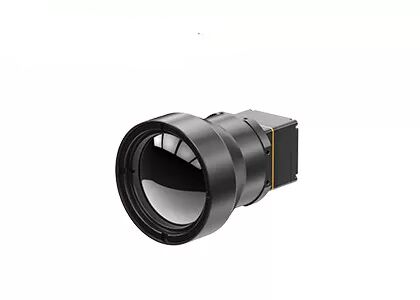

Modulo 12μM Pixel Size With NETD<40mk tipico di registrazione di immagini termiche della radura di LWIR

Luogo di origine Provincia di Wuhan, Hubei, Cina
Marca GST
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello TWIN612/R
Quantità di ordine minimo 1 PEZZO
Prezzo Negotiable
Termini di pagamento L/C, T/T

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Risoluzione 640x512 Consumo di energia 0,8 W
Ampiezza dello spettro 8~14μm Passo del pixel 12μm
NETD <40mK Frame per secondo 25Hz/30Hz
Evidenziare

Modulo di registrazione di immagini termiche della radura di LWIR

,

Modulo di registrazione di immagini termiche di NETD 40mk

,

modulo termico di dimensione del pixel 12uM

Lasciate un messaggio
Descrizione di prodotto

Modulo di registrazione di immagini termiche di LWIR con l'aria aperta di 640x512 12μM Infrared Detectors For



Descrizione di prodotto



Il modulo termico TWIN612 è un nuovo prodotto di arrivo sviluppato da tecnologia dei sensori globale. Integra il rivelatore infrarosso non raffreddato del pacchetto ceramico di 640×512/12µm. Con NETD<40mk tipico, il modulo termico TWIN612 ha potuto presentare la più chiara, immagine più tagliente e più dettagliata.

Con la gamma di misura della temperatura di -20℃~150℃/0~550℃, l'accuratezza di ±2℃ o di ±2% ed il frame per secondo fino a 30Hz, il modulo termico garantisce l'immagine termica regolare e la misura accurata della temperatura.



Il modulo termico TWIN612 presenta i vantaggi di progettazione compatta, della struttura leggera e del consumo di energia in basso come 0.8w. Con gli algoritmi di immagine e la funzione migliorati di misura della temperatura, il modulo termico TWIN612 presenta le immagini più stabili e la temperatura accurata.



Il processo d'imballaggio ceramico è simile a metallo che imballa, che è una tecnologia d'imballaggio del rivelatore infrarosso maturo. Rispetto a metallo che imballa, il volume ed il peso del rivelatore imballato notevolmente saranno ridotti. Quindi, il modulo termico TWIN612 potrebbe applicarsi alle industrie che hanno requisiti rigorosi della dimensione, del peso e del consumo di energia.



Caratteristiche principali



- Mini Size: 25.4mm×25.4mm×35mm
- Peso leggero: 25g
- NETD tipico<40mk> - tagliente, chiara registrazione di immagini termiche
- Consumo di energia tipico in basso quanto 0.8W



Specifiche di prodotto



Modello TWIN612/R
Prestazione del rivelatore di IR
Risoluzione 640×512
Dimensione del pixel 12μm
Ampiezza dello spettro 8~14μm
NETD tipico <40mK
Elaborazione di immagini
Frame per secondo 25Hz/30Hz
Tempo di partenza 6s
Video analogico PAL/NTSC
Video di Digital YUV/BT.656/LVDS/USB2.0
Esposizione di immagine 11 in totale (bianco caldo/lava/Ironbow/acqua/ferro/medico caldo/artico/arcobaleno 1/arcobaleni 2/roventi/caldi neri)
Algoritmo di immagine NUC/3D/2D/DRC/EE
Specifiche elettriche
Interfaccia esterna standard 50pin_HOURS
Interfaccia di comunicazione RS232/USB2.0
Tensione di rifornimento 4~5.5V
Consumo di energia tipico 0.8W
Misura di temperatura
Gamma di temperatura di funzionamento -10℃~50℃
Gamma di misura di temperatura -20℃~150℃, 0℃~550℃
Accuratezza di misura di temperatura Maggior di ±2℃ o di ±2%
SDK Windows/Linux; Raggiunga l'analisi e la conversione della video corrente da grigio alla temperatura
Caratteristiche fisiche
Dimensione (millimetri) 25.4×25.4×35 (senza lente)
Peso 25g (senza lente)
Adattabilità ambientale
Temperatura di funzionamento -40℃~+70℃
Temperatura di stoccaggio -45℃~+85℃
Umidità 5%~95%, senza condensazione
Vibrazione 5.35grms, asse 3
Scossa Semionda sinusoidale, 40g/11ms, 3 asse, direzione 6
Ottica
Lente facoltativa Atermico fisso: 13mm



Applicazioni industriali


Il modulo di registrazione di immagini termiche di TWIN612/R si applica al campo della termografia, del monitoraggio di sicurezza, dei carichi utili del UAV, dei robot, dell'hardware intelligente, di ADAS, della lotta contro l'incendio & del salvataggio


I nostri vantaggi


Modulo 12μM Pixel Size With NETD<40mk tipico di registrazione di immagini termiche della radura di LWIR 0


FAQ



1. Rilevazione



La rilevazione è definita come: se un obiettivo è trovato nel campo visivo, l'immagine dell'obiettivo deve rappresentare più di 1,5 pixel nella direzione critica di dimensione



2. Riconoscimento



Il riconoscimento è definito come: l'obiettivo può essere classificato per identificare se l'obiettivo è un'automobile, un camion o una persona, in modo da significa che l'immagine dell'obiettivo deve occupare più di 6 pixel nella direzione critica di dimensione



3. Identificazione



La definizione del riconoscimento è che il modello ed altre caratteristiche dell'obiettivo possono essere distinti. Per esempio, per distinguere fra il nemico e noi, l'immagine dell'obiettivo deve occupare più di 12 pixel nella direzione critica di dimensione
