il centro di 640x512 12µM Uncooled Thermal Camera per l'osservazione della fauna selvatica
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xRisoluzione | 640x512 | Consumo di energia | 0.8W |
---|---|---|---|
Ampiezza dello spettro | 8~14μm | Passo del pixel | 12μm |
Netd | <40mK | Frame per secondo | 25Hz/30Hz |
Evidenziare | Il centro termico di osservazione della fauna selvatica,Il centro termico non raffreddato della macchina fotografica 12uM,Il centro della macchina fotografica della fauna selvatica LWIR |

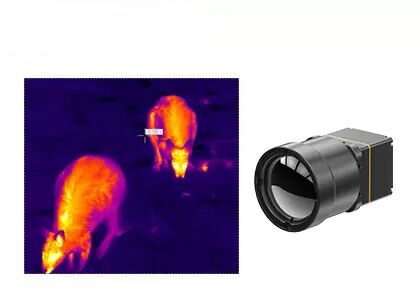

Il centro non raffreddato della macchina fotografica del termale di 640x512 12µm per l'osservazione della fauna selvatica

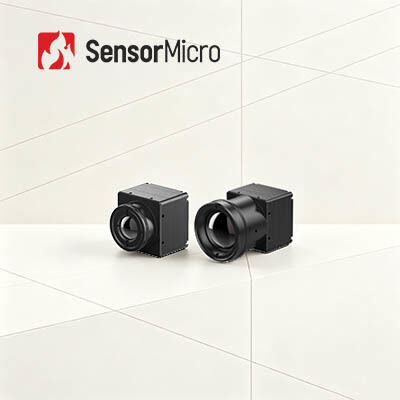

Il modulo termico TWIN612 è un nuovo prodotto di arrivo sviluppato da tecnologia dei sensori globale. Il centro infrarosso non raffreddato 640x512/12µm della macchina fotografica è un sensore ad alto rendimento di registrazione di immagini termiche progettato per uso nei sistemi avanzati di immagine all'infrarosso. È costruito facendo uso della tecnologia non raffreddata di microbolometer, che lo rende altamente sensibile a radiazione termica nello spettro a onde lunghe di infrarosso (LWIR).
Le caratteristiche di centro della macchina fotografica una matrice del pixel 640x512 con un passo del pixel di 12µm, che tiene conto la rappresentazione ad alta definizione in un fattore forma compatto. Il centro della macchina fotografica è destinato per funzionare in una vasta gamma di ambienti, con una sensibilità di temperatura di <40mk and="" a="" dynamic="" range="" of="" up="" to="" 14="" bits="">
Questo centro della macchina fotografica è ideale per uso in varie applicazioni, compresi sicurezza e sorveglianza, ispezione industriale e imaging biomedico. La sue dimensione compatta e capacità ad alta definizione della rappresentazione lo rendono particolarmente ben adattato per uso in dispositivi tenuti in mano, veicoli aerei senza equipaggio (UAVs) ed altre piattaforme mobili.
Il processo d'imballaggio ceramico è simile a metallo che imballa, che è una tecnologia d'imballaggio del rivelatore infrarosso maturo. Rispetto a metallo che imballa, il volume ed il peso del rivelatore imballato notevolmente saranno ridotti. Quindi, il modulo termico TWIN612 potrebbe applicarsi alle industrie che hanno requisiti rigorosi della dimensione, del peso e del consumo di energia.
- Mini Size: 25.4mm×25.4mm×35mm
- Peso leggero: 25g
- NETD tipico<40mk>
- tagliente, chiara registrazione di immagini termiche
- Consumo di energia tipico in basso quanto 0.8W
Modello | TWIN612/R |
Prestazione del rivelatore di IR | |
Risoluzione | 640×512 |
Dimensione del pixel | 12μm |
Ampiezza dello spettro | 8~14μm |
NETD tipico | <40mK |
Elaborazione di immagini | |
Frame per secondo | 25Hz/30Hz |
Tempo di partenza | 6s |
Video analogico | PAL/NTSC |
Video di Digital | YUV/BT.656/LVDS/USB2.0 |
Esposizione di immagine | 11 in totale (bianco caldo/lava/Ironbow/acqua/ferro/medico caldo/artico/arcobaleno 1/arcobaleni 2/roventi/caldi neri) |
Algoritmo di immagine | NUC/3D/2D/DRC/EE |
Specifiche elettriche | |
Interfaccia esterna standard | 50pin_HOURS |
Interfaccia di comunicazione | RS232/USB2.0 |
Tensione di rifornimento | 4~5.5V |
Consumo di energia tipico | 0.8W |
Misura di temperatura | |
Gamma di temperatura di funzionamento | -10℃~50℃ |
Gamma di misura di temperatura | -20℃~150℃, 0℃~550℃ |
Accuratezza di misura di temperatura | Maggior di ±2℃ o di ±2% |
SDK | Windows/Linux; Raggiunga l'analisi e la conversione della video corrente da grigio alla temperatura |
Caratteristiche fisiche | |
Dimensione (millimetri) | 25.4×25.4×35 (senza lente) |
Peso | 25g (senza lente) |
Adattabilità ambientale | |
Temperatura di funzionamento | -40℃~+70℃ |
Temperatura di stoccaggio | -45℃~+85℃ |
Umidità | 5%~95%, senza condensazione |
Vibrazione | 5.35grms, asse 3 |
Scossa | Semionda sinusoidale, 40g/11ms, 3 asse, direzione 6 |
Ottica | |
Lente facoltativa | Atermico fisso: 13mm |
Il modulo di registrazione di immagini termiche di TWIN612/R si applica al campo della termografia, del monitoraggio di sicurezza, dei carichi utili del UAV, dei robot, dell'hardware intelligente, di ADAS, della lotta contro l'incendio & del salvataggio
1. Le differenze nella lunghezza focale
Più piccola la lunghezza focale è, più ampia la gamma del mirino ottiene e più ampio il campo visivo dell'immagine catturata sarà. Così più scene possono essere catturate, ma la scena è molto piccola nell'immagine.
Più grande la lunghezza focale è, più stretta la gamma del mirino ottiene e più piccolo il campo visivo dell'immagine catturata sarà. Così meno scene possono essere catturate, ma la proporzione della scena nell'immagine è molto grande.
Moduli infrarossi della macchina fotografica sviluppati da ampia varietà di offerta del gruppo di GSTiR di tipi della lente, quali la lente del fuoco fisso, lo zoom, la lente motorizzata ecc.
2. Come scegliere modulo termico adatto per la vostra applicazione?
Nel scegliere un modulo adatto di registrazione di immagini termiche per i vostri prodotti, dovete considerare molti aspetti, quali risoluzione, il frame per secondo, il campo visivo, la gamma, l'ampiezza dello spettro ecc. Di conseguenza, selezionare il modulo appropriato di registrazione di immagini termiche è la chiave di assicurazione le immagini di alta qualità e dei risultati accurati. Fra questi aspetti, la risoluzione è uno dei fattori più critici.
