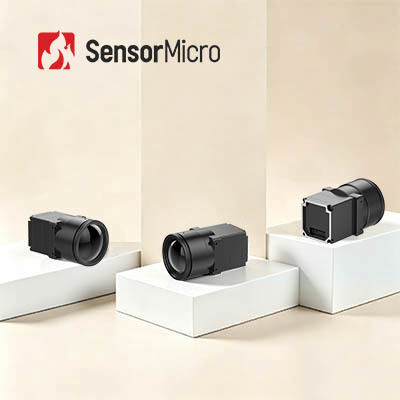

Modulo termico LWIR non raffreddato con risoluzione 1280x1024 12μm pixel pitch e frame rate 30Hz

  • Uncooled LWIR Thermal Module with 1280x1024 Resolution 12μm Pixel Pitch and 30Hz Frame Rate
Luogo di origine Cina
Marca SensorMicro
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello MONETA1212
Quantità di ordine minimo 1 pezzo
Prezzo Negoziabile
Termini di pagamento T/T
Dettagli
Frequenza fotogrammi 30Hz Risoluzione 1280x1024
Tensione di alimentazione 4.5~5.5V Consumo energetico 1.0W
Gamma spettrale 8~14μm Passo pixel 12μm
Evidenziare

modulo termico della lente di 25mm

,

Modulo termico all'aperto di rilevazione LWIR

,

Il centro termico della macchina fotografica di rilevazione
Lasciate un messaggio
Descrizione di prodotto
Modulo termico LWIR non raffreddato 1280x1024 12μm con obiettivo 14/19/25mm
COIN1212 Nucleo della telecamera a infrarossi
Panoramica del prodotto

Progettato su misura per applicazioni di imaging termico industriale e scientifico di fascia alta, il core della fotocamera a infrarossi COIN1212 sfrutta un rilevatore a infrarossi premium di grande formato da 12 μm a livello di wafer con risoluzione 1280×1024 megapixel per ottenere un rilevamento termico ultrafine e immagini ad alta definizione a lungo raggio.

Potenziato da avanzati algoritmi di imaging autoadattativi, ottimizza la qualità dell'immagine in ambienti complessi e cattura con precisione le sottili variazioni di temperatura e i dettagli del target. Grazie alla compatibilità completa delle lenti ottiche e alle funzionalità di output multiprotocollo e multiinterfaccia, fornisce una soluzione core di imaging termico altamente integrata e affidabile per il monitoraggio della sicurezza delle infrastrutture chiave, l'ispezione della qualità della produzione ad alta precisione, la percezione intelligente del traffico e gli esperimenti di ricerca scientifica professionale.

Caratteristiche principali
  • Imaging ad alta definizione, rilevamento preciso
    • La risoluzione 1280×1024/12μm megapixel consente un ampio campo visivo e immagini HD a lungo raggio
    • Cattura chiaramente i dettagli fini del bersaglio durante l'osservazione a distanza ravvicinata
  • Completo di tutte le funzionalità e conveniente
    • Costruito con un rilevatore a infrarossi a livello di wafer di grande formato leader del settore
    • Integrato con algoritmi avanzati di elaborazione delle immagini per migliorare la chiarezza dell'immagine e la qualità visiva
  • Integrazione rapida, sviluppo accelerato
    • Supporta più interfacce di output delle immagini tra cui DVP e BT.1120
    • Emette dati immagine RAW/YUV con controllo della porta seriale
Specifiche del prodotto
Modello MONETA1212
Indicatori dei rilevatori IR
Materiale sensibile VOx
Risoluzione 1280×1024
Dimensione pixel 12μm
Risposta spettrale 8μm ~ 14μm
NET tipico ≤40mK/F1,0/25℃
Elaborazione delle immagini
Frequenza fotogrammi digitali 30Hz
Orario di avvio 6s
Video analogico /
Video digitale GREZZO/YUV422
Algoritmo di immagine Correzione della non uniformità (NUC)
Riduzione del rumore 3D (3DNR)
Soppressione del rumore 2D (DNS)
Compressione della gamma dinamica (DRC)
Miglioramento dei bordi (EE)
Visualizzazione delle immagini 10 tipi (Bianco caldo/Lava/Ferro rosso/Ferro caldo/Medico/Artico/Arcobaleno 1/Arcobaleno 2/Tinta/Nero caldo)
Software per computer
Software ICC Controllo del modulo e visualizzazione video
Elettrico
Interfaccia esterna standard 50 pin: DF40C-50DP-0.4V(51), (HRS,maschio)
Scheda di estensione USB3.0
Interfaccia di comunicazione TTL-232
Interfaccia video digitale DVP16/BT.1120/MIPI
Tensione di alimentazione 4,5~5,5 V
Consumo energetico tipico 1,0 W
Meccanico
Dimensioni del nucleo nudo (mm) 14 mm/19 mm/25 mm: 25,4 mm×25,4 mm×19,3 mm
35 mm/50 mm/100 m: 35,4 mm×35,4 mm×17,8 mm
Peso del nucleo nudo (g) 14 mm/19 mm/25 mm: 19,7±1 g
35 mm/50 mm/100 m: 32,5±1 g
Adattabilità ambientale
Temperatura operativa -40℃~+70℃
Temperatura di conservazione -45℃~+85℃
Umidità 5%~95%, senza condensa
Vibrazione 5,35 g, vibrazione casuale, 3 assi
Impatto Mezza onda sinusoidale, 40 g/11 ms, direzione dell'impatto asse X, 3 volte
Certificazione ROHS2.0/REACH
Lente ottica
Lente ottica Messa a fuoco fissa atermica: 14 mm/19 mm/25 mm/35 mm/50 mm/100 mm
Livello di protezione IP67 (lente anteriore)
Applicazioni industriali
  • Monitoraggio delle infrastrutture chiave
  • Produzione di fascia alta
  • Ispezione industriale
  • Ricerca scientifica
Profilo Aziendale

In qualità di produttore e fornitore di servizi leader a livello mondiale di rilevatori a infrarossi, SensorMicro vanta anni di profonda esperienza nelle soluzioni di imaging termico a infrarossi. Guidati dalla filosofia fondamentale di "SensorMicro, Sense More" e guidati dalle esigenze degli utenti, ci dedichiamo a sfruttare tutto il potenziale della tecnologia a infrarossi, offrendo prodotti ad alte prestazioni e servizi professionali a clienti in tutto il mondo.

Domande frequenti
Cos'è una telecamera a infrarossi?

Il sistema di imaging termico a infrarossi utilizza rilevatori a infrarossi per rilevare la radiazione infrarossa e convertirla in segnali elettrici che vengono poi amplificati ed elaborati in un'immagine visualizzata.

Principio di base della telecamera a infrarossi

La tecnologia di imaging termico è una sorta di tecnologia di rilevamento e riconoscimento passiva e senza contatto. Ha due funzioni principali:

  • Termografia: misurazione della temperatura senza contatto e rilevamento dei guasti
  • Visione notturna: rileva e identifica facilmente il bersaglio nel buio più totale
