xRisoluzione | 640x512 | Consumo di energia | 0.8W |
---|---|---|---|
Ampiezza dello spettro | 8~14μm | Passo del pixel | 12μm |
Netd | <40mK | Frame per secondo | 25Hz/30Hz |
Evidenziare | Il centro infrarosso non raffreddato 640x512 della macchina fotografica,Il centro infrarosso 0.8W della macchina fotografica,Il centro termico migliorato della macchina fotografica di visibilità |

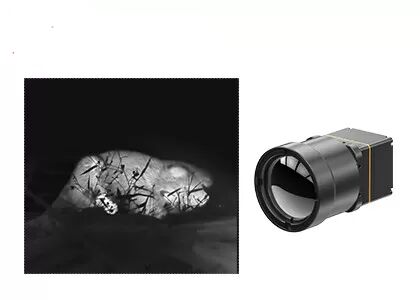

Il centro infrarosso non raffreddato della macchina fotografica - 640x512/12µM For Enhanced Visibility
Il modulo termico TWIN612 è un nuovo prodotto di arrivo sviluppato da tecnologia dei sensori globale. Integra il rivelatore infrarosso non raffreddato del pacchetto ceramico di 640×512/12µm. Con NETD<40mk tipico, il modulo termico TWIN612 ha potuto presentare la più chiara, immagine più tagliente e più dettagliata.
Con la gamma di misura della temperatura di -20℃~150℃/0~550℃, l'accuratezza di ±2℃ o di ±2% ed il frame per secondo fino a 30Hz, il modulo termico garantisce l'immagine termica regolare e la misura accurata della temperatura.
Il modulo termico TWIN612 presenta i vantaggi di progettazione compatta, della struttura leggera e del consumo di energia in basso come 0.8w. Con gli algoritmi di immagine e la funzione migliorati di misura della temperatura, il modulo termico TWIN612 presenta le immagini più stabili e la temperatura accurata.
Il processo d'imballaggio ceramico è simile a metallo che imballa, che è una tecnologia d'imballaggio del rivelatore infrarosso maturo. Rispetto a metallo che imballa, il volume ed il peso del rivelatore imballato notevolmente saranno ridotti. Quindi, il modulo termico TWIN612 potrebbe applicarsi alle industrie che hanno requisiti rigorosi della dimensione, del peso e del consumo di energia.
- Mini Size: 25.4mm×25.4mm×35mm
- Peso leggero: 25g
- NETD tipico<40mk>
- tagliente, chiara registrazione di immagini termiche
- Consumo di energia tipico in basso quanto 0.8W
Modello | TWIN612/R |
Prestazione del rivelatore di IR | |
Risoluzione | 640×512 |
Dimensione del pixel | 12μm |
Ampiezza dello spettro | 8~14μm |
NETD tipico | <40mK |
Elaborazione di immagini | |
Frame per secondo | 25Hz/30Hz |
Tempo di partenza | 6s |
Video analogico | PAL/NTSC |
Video di Digital | YUV/BT.656/LVDS/USB2.0 |
Esposizione di immagine | 11 in totale (bianco caldo/lava/Ironbow/acqua/ferro/medico caldo/artico/arcobaleno 1/arcobaleni 2/roventi/caldi neri) |
Algoritmo di immagine | NUC/3D/2D/DRC/EE |
Specifiche elettriche | |
Interfaccia esterna standard | 50pin_HOURS |
Interfaccia di comunicazione | RS232/USB2.0 |
Tensione di rifornimento | 4~5.5V |
Consumo di energia tipico | 0.8W |
Misura di temperatura | |
Gamma di temperatura di funzionamento | -10℃~50℃ |
Gamma di misura di temperatura | -20℃~150℃, 0℃~550℃ |
Accuratezza di misura di temperatura | Maggior di ±2℃ o di ±2% |
SDK | Windows/Linux; Raggiunga l'analisi e la conversione della video corrente da grigio alla temperatura |
Caratteristiche fisiche | |
Dimensione (millimetri) | 25.4×25.4×35 (senza lente) |
Peso | 25g (senza lente) |
Adattabilità ambientale | |
Temperatura di funzionamento | -40℃~+70℃ |
Temperatura di stoccaggio | -45℃~+85℃ |
Umidità | 5%~95%, senza condensazione |
Vibrazione | 5.35grms, asse 3 |
Scossa | Semionda sinusoidale, 40g/11ms, 3 asse, direzione 6 |
Ottica | |
Lente facoltativa | Atermico fisso: 13mm |
Il modulo di registrazione di immagini termiche di TWIN612/R si applica al campo della termografia, del monitoraggio di sicurezza, dei carichi utili del UAV, dei robot, dell'hardware intelligente, di ADAS, della lotta contro l'incendio & del salvataggio
1. Come fa un modulo termico il lavoro?
Un modulo termico funziona tipicamente come segue:
1) Rilevazione infrarossa: Il modulo termico contiene un rivelatore infrarosso che può percepire la radiazione elettromagnetica nella gamma infrarossa.
2) Ottica: La radiazione infrarossa è messa a fuoco sul rivelatore tramite un sistema ottico, che può comprendere una lente o una matrice degli specchi.
3) Amplificazione del segnale: Il segnale individuato è amplificato e digitalizzato dall'elettronica dentro il modulo termico.
4) Elaborazione di immagini: Il segnale digitalizzato poi è elaborato produrre un'immagine termica. Questo processo comprende parecchie fasi, compreso riduzione di rumore, il potenziamento di contrasto ed il tracciato di colore. Le caratteristiche supplementari quale la misura della temperatura possono essere incluse nell'elaborazione di immagini.
5) Esposizione: L'immagine termica poi è visualizzata su uno schermo, dentro il modulo termico o su un dispositivo esterno.
