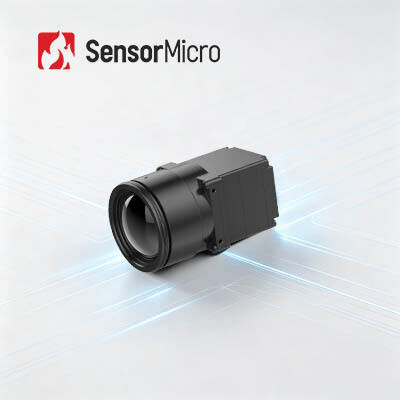

LWIR Uncooled Infrared Camera Core con risoluzione 1280x1024 e 12μm Pixel Pitch per una rapida integrazione
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | MONETA1212 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 1280x1024 | Frequenza fotogrammi | 30Hz |
|---|---|---|---|
| Consumo energetico | 1.0W | Gamma spettrale | 8~14μm |
| Passo pixel | 12μm | NET | ≤40mK/F1,0/25℃ |
| Evidenziare | Il centro infrarosso della macchina fotografica di LWIR,Il centro infrarosso non raffreddato 640x512 della macchina fotografica,il centro della macchina fotografica di 12uM LWIR |
||
Descrizione di prodotto
LWIR Uncooled Infrared Camera Core 1280x1024/12μm per integrazione rapida
Visualizzazione del prodotto
Come modulo di base dedicato OEM/ODM per l'imaging termico,il nucleo della fotocamera a infrarossi COIN1212 adotta un rivelatore a livello di wafer 12μm ad alta risoluzione 1280×1024 e sistemi algoritmici integrati di elaborazione del segnale e di imagingSi vanta di interfacce ricche ed espandibili tra cui DVP e BT.1120, supporta l'uscita di dati RAW/YUV personalizzabile e protocolli di comunicazione seriale standard ed è compatibile con una serie completa di lenti ottiche.risposta rapida degli hotspot e difficoltà di integrazione ultra-basse, può essere integrato senza soluzione di continuità in vari dispositivi terminali e piattaforme di sistema, servendo i componenti principali di imaging termico per apparecchiature intelligenti,strumenti di monitoraggio industriale e di ricerca scientifica.
Caratteristiche principali
- Immagini ad alta definizione, rilevamento preciso:La risoluzione di 1280×1024/12μm megapixel consente un ampio campo visivo e immagini HD a lungo raggio.
- Completamente dotato e conveniente:Costruito con un rilevatore infrarosso a livello di wafer di grande formato leader nel settore, integrato con algoritmi avanzati di elaborazione delle immagini per migliorare la chiarezza delle immagini e la qualità visiva.
- Rapida integrazione, sviluppo accelerato:Supporta più interfacce di uscita di immagine tra cui DVP e BT.1120. Esporta dati di immagine RAW/YUV con controllo delle porte seriali.
Specificativi del prodotto
| Modello | CEN1212 |
|---|---|
| Indicatori dei rilevatori IR |
Materiale sensibile:VOx Risoluzione:1280×1024 Dimensione dei pixel:12 μm Risposta spettrale:8 μm ~ 14 μm Tipico NETD:≤ 40mK/F1.0/25°C |
| Trattamento delle immagini |
Frequenza di fotogramma digitale:30 Hz Orario di avvio:6s Video analogo:/ Video digitale:RAW/YUV422 Algoritmo immagine:Correzione delle non-uniformità (NUC), riduzione del rumore 3D (3DNR), soppressione del rumore 2D (DNS), compressione del range dinamico (DRC), potenziamento del bordo (EE) Visualizzazione dell'immagine:10 tipi (bianco caldo/lava/rosso ferro/ferro caldo/medico/artico/arcobaleno 1/arcobaleno 2/tinto/nero caldo) |
| Software per PC | Software ICC:Modulo di controllo e video display |
| Altri dispositivi |
Interfaccia esterna standard:50 pin: DF40C-50DP-0.4V ((51), (HRS, maschio) Tavola di estensione:USB3.0 Interfaccia di comunicazione:TTL-232 Interfaccia video digitale:DVP16/BT.1120/MIPI Tensione di alimentazione:4.5~5.5V Consumo tipico di energia:1.0W |
| Meccanica |
Dimensione del nucleo nudo ((mm):14 mm/19 mm/25 mm: 25,4 mm × 25,4 mm × 19,3 mm; 35 mm/50 mm/100 m: 35,4 mm × 35,4 mm × 17,8 mm Peso del nucleo nudo ((g):14mm/19mm/25mm: 19,7±1g; 35mm/50mm/100m: 32,5±1g |
| Adattabilità all'ambiente |
Temperatura di funzionamento:-40°C~+70°C Temperatura di conservazione:-45°C~+85°C Umidità:5% ~ 95%, non condensante Vibrazione:5.35 grammi, Vibrazione casuale, 3-asse Impatto:Mezza onda senoide, 40 g/11 ms, direzione di impatto X asse, 3 volte Certificazione:RoHS2.0/REACH |
| Lenti ottiche |
Lenti ottiche:Fuso fisso Athermal: 14mm/19mm/25mm/35mm/50mm/100mm Livello di protezione:IP67 ((Lente anteriore) |
Applicazioni industriali
Il modulo di imaging termico COIN1212 è applicato nel campo del monitoraggio delle infrastrutture chiave, della produzione di fascia alta, dell'ispezione industriale, della ricerca scientifica, ecc.
La nostra linea di prodotti
- Alta sensibilità ed eccellenti prestazioni con tecnologie leader a livello mondiale nell'industria infrarossa
- Diversi rivelatori a infrarossi disponibili, inclusi rivelatori IR non raffreddati e raffreddati in diversi formati e dimensioni di pixel
- Produzione in volume per garantire una consegna rapida con tre linee di produzione e una capacità di produzione annuale fino a milioni di rivelatori
Domande frequenti
Quali sono le applicazioni dei moduli termici?
I moduli termici hanno un'ampia gamma di applicazioni in vari campi.
- Imaging medico:Utilizzato per la diagnosi di condizioni che influenzano il flusso sanguigno, come il cancro al seno e la trombosi venosa profonda.
- Ispezione industriale:Utilizzato per il monitoraggio dei macchinari, il controllo della qualità e la manutenzione predittiva.
- Diagnostica degli edifici:Utilizzato per rilevare e diagnosticare perdite di energia, problemi di umidità e guasti elettrici negli edifici.
- Fuoco:Aiuta i vigili del fuoco a localizzare e identificare i punti critici e le fonti di incendio sotto fumo e polvere.
- Le forze dell'ordine:Utilizzato in missioni di sorveglianza e di ricerca e soccorso che richiedono una maggiore visibilità in ambienti a scarsa illuminazione.
- Automotive:Utilizzato in applicazioni ADAS (Advanced Driver-Assistance Systems) come il rilevamento dei pedoni e il rilevamento degli oggetti.
- Sicurezza/sorveglianza:Usato per monitorare edifici, confini e perimetri per intrusi e attività sospette.
L'applicazione specifica dei moduli termici dipende dalla loro sensibilità, risoluzione, gamma spettrale e da altre caratteristiche quali la misurazione della temperatura e le capacità di elaborazione delle immagini.
