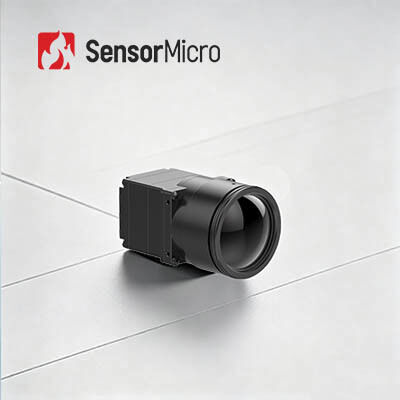

Modulo di immagini termiche LWIR con risoluzione 1280x1024 e pixel pitch infrarosso 12μm Core della fotocamera dotato di scheda di estensione USB3.0

  • LWIR Thermal Imaging Module with 1280x1024 Resolution and 12μm Pixel Pitch Infrared Camera Core Featuring USB3.0 Extension Board
Luogo di origine Cina
Marca SensorMicro
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello MONETA1212
Quantità di ordine minimo 1 pezzo
Prezzo Negoziabile
Termini di pagamento T/T
Dettagli
Tensione di alimentazione 4.5~5.5V Risoluzione 1280x1024
Passo pixel 12μm Scheda di estensione USB3.0
Consumo energetico 1.0W Gamma spettrale 8~14μm
Evidenziare

Modulo termico raffreddato del rivelatore infrarosso

,

modulo termico del rivelatore 640x512

,

0.8W ha raffreddato il rivelatore infrarosso
Lasciate un messaggio
Descrizione di prodotto
Modulo di imaging termico LWIR con rilevatore a infrarossi 1280x1024 12μm per la sicurezza
Panoramica del prodotto

COIN1212 è un nucleo per telecamera a infrarossi ad alta risoluzione progettato per applicazioni ad alte prestazioni. Utilizzando la tecnologia avanzata del microbolometro non raffreddato, questo nucleo della fotocamera a infrarossi fornisce immagini termiche ultra nitide per vari settori, tra cui sicurezza e sorveglianza, ispezione industriale e ricerca scientifica.

Dotato di un array di pixel 1280x1024 con un passo pixel di 12μm, questo nucleo della termocamera fornisce immagini ad alta risoluzione efficienti e affidabili, con eccezionale sensibilità alla temperatura e un'ampia gamma dinamica fino a 14 bit. Il modulo termico COIN1212 è ideale per telecamere di sicurezza a lungo raggio, termocamere portatili e altre applicazioni che richiedono funzionalità di imaging ad alta risoluzione.

Caratteristiche principali
  • Imaging ad alta definizione, rilevamento preciso:La risoluzione 1280×1024/12μm megapixel consente un ampio campo visivo e immagini HD a lungo raggio. Cattura chiaramente i dettagli fini del bersaglio durante l'osservazione a distanza ravvicinata.
  • Completo di tutte le funzionalità e conveniente:Costruito con rilevatore a infrarossi a livello di wafer di grande formato leader del settore. Integrato con algoritmi avanzati di elaborazione delle immagini per migliorare la chiarezza dell'immagine e la qualità visiva.
  • Integrazione rapida, sviluppo accelerato:Supporta più interfacce di output delle immagini tra cui DVP e BT.1120. Emette dati immagine RAW/YUV con controllo della porta seriale.
Specifiche del prodotto
Modello MONETA1212
Indicatori dei rilevatori IR
Materiale sensibile VOx
Risoluzione 1280×1024
Dimensione pixel 12μm
Risposta spettrale 8μm ~ 14μm
NET tipico ≤40mK/F1,0/25℃
Elaborazione delle immagini
Frequenza fotogrammi digitali 30Hz
Orario di avvio 6s
Video analogico /
Video digitale GREZZO/YUV422
Algoritmo di immagine Correzione della non uniformità (NUC)
Riduzione del rumore 3D (3DNR)
Soppressione del rumore 2D (DNS)
Compressione della gamma dinamica (DRC)
Miglioramento dei bordi (EE)
Visualizzazione delle immagini 10 tipi (Bianco caldo/Lava/Ferro rosso/Ferro caldo/Medico/Artico/Arcobaleno 1/Arcobaleno 2/Tinta/Nero caldo)
Software per computer
Software ICC Controllo del modulo e visualizzazione video
Elettrico
Interfaccia esterna standard 50 pin: DF40C-50DP-0.4V(51), (HRS,maschio)
Scheda di estensione USB3.0
Interfaccia di comunicazione TTL-232
Interfaccia video digitale DVP16/BT.1120/MIPI
Tensione di alimentazione 4,5~5,5 V
Consumo energetico tipico 1,0 W
Meccanico
Dimensioni del nucleo nudo (mm) 14 mm/19 mm/25 mm: 25,4 mm×25,4 mm×19,3 mm
35 mm/50 mm/100 m: 35,4 mm×35,4 mm×17,8 mm
Peso del nucleo nudo (g) 14 mm/19 mm/25 mm: 19,7±1 g
35 mm/50 mm/100 m: 32,5±1 g
Adattabilità ambientale
Temperatura operativa -40℃~+70℃
Temperatura di conservazione -45℃~+85℃
Umidità 5%~95%, senza condensa
Vibrazione 5,35 g, vibrazione casuale, 3 assi
Impatto Mezza onda sinusoidale, 40 g/11 ms, direzione dell'impatto asse X, 3 volte
Certificazione ROHS2.0/REACH
Lente ottica
Lente ottica Messa a fuoco fissa atermica: 14 mm/19 mm/25 mm/35 mm/50 mm/100 mm
Livello di protezione IP67 (lente anteriore)
Applicazioni industriali

Il modulo di imaging termico COIN1212 viene applicato nel campo del monitoraggio delle infrastrutture chiave, della produzione di fascia alta, dell'ispezione industriale, della ricerca scientifica e altro ancora.

I nostri vantaggi
  • Portafoglio di prodotti diversificato
  • Profonda competenza tecnica
  • La rigorosa convalida dell'affidabilità garantisce la garanzia della qualità
  • Focalizzato sull'innovazione e l'implementazione pratica nel rilevamento a infrarossi
  • Supporto tecnico professionale e servizi di sviluppo congiunto
Domande frequenti
Applicazione del rilevatore a infrarossi raffreddato bicolore LWIR, MWIR/LWIR

Nella tecnologia di imaging termico a infrarossi, i rilevatori termici a onde lunghe hanno una forte penetrazione attraverso atmosfere polverose e non sono disturbati dagli effetti del riflesso del sole e dai riflessi della luce. È possibile ottenere una qualità dell'immagine eccezionale in vari ambienti complessi, come la guida di veicoli in atmosfere polverose, le vele delle navi sull'acqua con luce riflettente e gli aerei che volano tra le nuvole.

Il rilevatore a infrarossi raffreddato a due colori combina i vantaggi del rilevamento delle onde medie e delle onde lunghe in un unico gruppo di rilevatori a infrarossi raffreddati, che può eseguire simultaneamente immagini ad alte prestazioni in doppie bande d'onda, riducendo notevolmente il tasso di falsi allarmi. Può essere utilizzato per il rilevamento di sfondi complessi e il monitoraggio di bersagli in movimento ad alta velocità.
