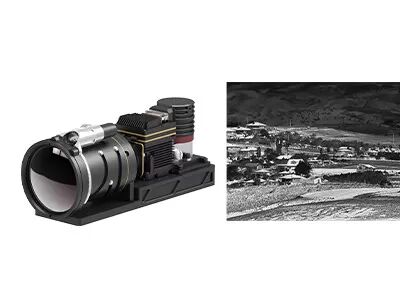

Il centro termico della macchina fotografica dell'alta sensibilità ha raffreddato il modulo 640x512/15μm della macchina fotografica
| Luogo di origine | Provincia di Wuhan, Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | GAVIN615A |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | negotiable |
| Termini di pagamento | L/C,T/T |
Dettagli
| Risoluzione | 640x512 | Passo pixel | 15μm |
|---|---|---|---|
| NET | ≤15mK | Gamma spettrale | 3,7~4,8μmMW |
| Dimensioni compatte | 155x67x80 mm | Peso | ≤900g |
| Evidenziare | il centro termico della macchina fotografica 640x512,Il centro termico della macchina fotografica RS058,900g ha raffreddato il modulo della macchina fotografica |
||
Descrizione di prodotto
Modulo di telecamera raffreddata ad alta sensibilità 640x512 / 15μm MCT MWIR per sicurezza e sorveglianza a lungo raggio
Descrizione del prodotto
La serie GAVIN è il modulo infrarosso raffreddato standard, disponibile con diversi formati di risoluzione, diverse bande d'onda e anche diverse opzioni di lenti ottiche continue.GAVIN615A è uno dei moduli di imaging termico raffreddati della serie GAVIN con rilevatore raffreddato MWIR 640x512 / 15μm e criocolore RS058 all'interno.
La NETD di GAVIN615A è inferiore a 15mK. L'alta sensibilità garantisce il rilevamento o il riconoscimento di differenze di radiazioni infrarosse molto piccole a distanza molto lunga.Equipaggiati con lenti a zoom continuo come 30~240mm, 15~300mm 21~420mm, 35~690mm ecc., è la scelta ideale per l'integrazione del sistema in sicurezza e sorveglianza.
Come produttore leader di moduli di imaging termico, offriamo ai clienti una vasta gamma di soluzioni di integrazione mature.è conveniente per loro di condurre lo sviluppo secondario e ridurre il loro tempo di ricerca e sviluppo indipendente.
Caratteristiche principali
- Soddisfare le esigenze del rilevamento a lungo raggio
- Alta sensibilità, NETD≤15mK
- Frequenza di fotogramma elevata
- Immagini termiche di alta qualità
- Facile integrazione nel sistema
Specificativi del prodotto
| Modello | GAVIN615A |
| Performance del rilevatore IR | |
| Risoluzione | 640x512 |
| Pitch dei pixel | 15 μm |
| Cryocooler | RS058 |
| Intervallo spettrale | 30,7 μm·4,8 μm MW |
| Tempo di raffreddamento (20°C) | ≤ 7 minuti |
| NETD (20°C) | ≤ 15mK |
| Trattamento delle immagini | |
| Frequenza di fotogramma | 50 Hz/100 Hz |
| Modalità di attenuazione | Lineare/istogramma/misto |
| Zoom digitale | ×1/×2/×4 |
| Direzione dell' immagine | Flip orizzontale/verticale/diagonalmente |
| Algoritmo immagine | NUC/AGC/IDE |
| Specifica elettrica | |
| Interfaccia esterna standard | J30JZ 25 pin |
| Video analogo | PAL |
| Video digitale | 16 bit RAW/YUV: 16 bit DVP/Cameralink Output |
| Sincronizzazione esterna | Sincronizzazione esterna del fotogramma: livello RS422 |
| Comunicazione | RS422, 115200bps |
| Fornitore di energia | 20 ~ 28VDC |
| Consumo di energia stabile | 12W |
| Dimensione (mm) | 155 × 67 × 80 |
| Peso | ≤ 900 g |
| Temperatura di funzionamento | -40°C ~ +60°C |
| Magnitudine delle vibrazioni | Vibrazione: GJB Trasporti ad alta velocità montati su veicoli Shock: Mezza onda seno, 40 g 11 ms, 3 assi 6 direzioni 3 volte ciascuno |
| Lenti ottiche | |
| Lenti opzionali | Zoom continuo 30~240mm/F4 15 ~ 300 mm/F4 21~420mm/F4 35 ~ 690 mm/F4 |
Applicazioni industriali
Il modulo di telecamera a infrarossi termico GAVIN615A è ampiamente utilizzato in molti settori come il sistema di monitoraggio remoto, il sistema di miglioramento della visione in volo, il carico utile multi-sensore ecc.
I nostri vantaggi
Alta sensibilità e prestazioni eccellenti
Tecnologia leader mondiale nell'industria infrarossa
Disponibili vari rilevatori a infrarossi
Detettori IR sia non raffreddati che raffreddati, in diversi formati e dimensioni di pixel
Produzione in volume per garantire una consegna rapida
Tre linee di produzione con una capacità di produzione annuale fino a milioni di rivelatori.
Domande frequenti
1Cos'è un rilevatore a infrarossi / sensore di imaging termico?
Le onde infrarosse non possono essere viste con l'occhio umano. Infrared detector / thermal imaging sensor is an optical-electrical device to react to infrared radiation and thermal energy and convert it into electrical signal and then output visible thermal images.
2Che cos'è il WLP?
WLP si riferisce al pacchetto a livello di wafer. È il processo di completamento dell'imballaggio ad alto vuoto direttamente sull'intero wafer MEMS, quindi scrivere e tagliare per fare un singolo sensore a infrarossi.Insieme al pacchetto metallico, confezione in ceramica, sono i 3 principali formati di confezione dei rilevatori infrarossi non raffreddati.
3Qual e' il vantaggio della WLP?
I rilevatori IR WLP sono appositamente progettati per soddisfare il requisito di miniaturizzazione e basso costo nell'applicazione della tecnologia a infrarossi al mercato dell'elettronica di consumo.Offriamo ora una varietà di soluzioni per moduli a infrarossi WLP per promuovere nuove applicazioni nei mercati emergenti.
