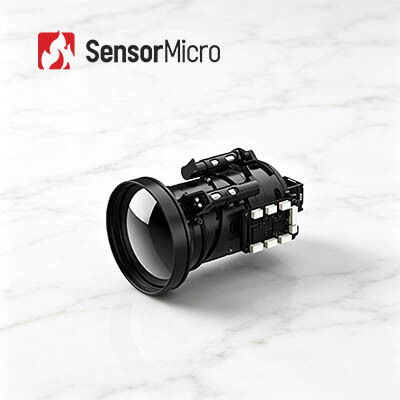

Modulo di telecamera termica LWIR con risoluzione 640x512 e dimensione di pixel di 12μm per immagini termiche chiare
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | iSE612 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| NET tipico | ≤20mK | Frequenza fotogrammi digitali | 50Hz |
|---|---|---|---|
| tipo | Modulo fotocamera non raffreddato | Algoritmo di immagine | NUC/DRC/DNS/DDE/SFFC |
| Risoluzione | 640x512/12μm | Consumo energetico tipico | 0,8 W a 50 Hz a 23 ± 3 ℃ |
| Evidenziare | Modulo termico 400x300 della macchina fotografica,modulo termico della macchina fotografica 77g |
||
Descrizione di prodotto
Modulo della fotocamera termica LWIR 640x512 / 12μm con immagini termiche chiare
Modulo di telecamera a infrarossi LWIR 640x512/12 μm non raffreddato con immagini termiche chiare
Il nucleo a infrarossi iSE612 si distingue per la sua capacità di imaging stabile, il costo economico e le prestazioni di integrazione facili.Alimentato dal sensore termico di confezione in ceramica ApexCore sviluppato da ApexCore con risoluzione 640×512 e dimensione di pixel di 12 μm, raggiunge una precisione di rilevamento termico superiore e un basso livello di rumore sotto lo standard NETD≤20mK.
Funzionando senza calibrazione dell'otturatore, il dispositivo evita completamente il balbuzieo intermittente del telaio, mantenendo una uscita di immagine termica continua e liscia durante l'osservazione.
Il suo aspetto miniaturizzato offre importanti vantaggi nell'installazione e nella disposizione. La misurazione compatta e il peso leggero del nucleo nudo lo rendono perfettamente adatto allo spazio ristretto di vari dispositivi.La progettazione ragionevole di strutture a risparmio di spazio migliora notevolmente la flessibilità dell'assemblaggio del sistema e la pianificazione complessiva del layout.
Le ricche funzioni integrate coprono molteplici modalità pratiche come l'ottimizzazione della super-risoluzione, la visualizzazione immagine-in-immagine e la modalità di sonno a risparmio energetico.Supporta anche l'editing OSD flessibile e la calibrazione rapida con un solo clicLa perfetta compatibilità con vari schermi, lenti ottiche e accessori estesi facilita l'ulteriore espansione delle funzioni e lo sviluppo personalizzato.soddisfare le diverse esigenze di applicazione del mercato e di abbinamento delle apparecchiature.
Caratteristiche principali
Liscia, stabile e economica
- Nessuna calibrazione dell'otturatore durante il funzionamento, eliminando il balbuzieo dell'immagine comune nei sistemi tradizionali basati sull'otturatore
- Adotta il rilevatore di imballaggio in ceramica ApexCore ad alto costo, NETD≤20mK
Compatto e leggero, flessibile per l'integrazione
- Dimensioni inferiori a 25,4 × 25,4 × 22,7 mm, peso del nucleo nudo ≤ 26±1,5 g
- La progettazione strutturale a risparmio di spazio consente una disposizione e un'integrazione flessibili del sistema
Ricche caratteristiche per un'integrazione fluida
- Supporta algoritmi a super risoluzione, picture-in-picture, OSD personalizzabile, modalità di riposo, calibrazione con un solo clic e compatibilità con vari display Micro OLED
- Compatibile con lenti ottiche multiple e componenti di estensione per un facile sviluppo secondario e personalizzazione del sistema
Specificativi del prodotto
| Modello | iSE612 | |
|---|---|---|
| Indicatori dei rilevatori IR | ||
| Materiale sensibile | VOx | |
| Risoluzione | 640×512 | |
| Dimensione dei pixel | 12 μm | |
| Risposta spettrale | 8 μm ~ 14 μm | |
| NETD tipica |
≤ 20mK |
|
| Trattamento delle immagini | ||
| Tasso di fotogramma digitale | 50 Hz | |
| Tempo di avvio | 6s | |
| Video digitale | L'indice di emissione deve essere conforme al regolamento (CE) n. 1225/2009. | |
| Algoritmo immagine | NUC/DRC/DNS/DDE/SFFC | |
| Senza chiusura | Sostenuto | |
| Visualizzazione dell'immagine | 10 tipi (bianco caldo/lava/rosso ferro/ferro caldo/medico/artico/arcobaleno1/arcobaleno2/tinto/nero caldo) | |
| Direzione dell' immagine | L'orizzontale/verticale/diagonale | |
| Zoom digitale | 1x/2x/4x/8x | |
| Modalità di compensazione | Manuale | |
| Altri dispositivi | ||
| Interfaccia esterna standard | 50 pin: BP040SB-50-0114-B-R0 | |
| Interfaccia di comunicazione | TTL-232/USB2.0 | |
| Interfaccia video digitale | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| Componenti di estensione | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| Interfaccia elettrica | ||
| Tensione di alimentazione | 2.7V~5.3V | |
| Consumo tipico di energia | 0.8W@50Hz@23±3°C | |
| Meccanica/Lente | ||
| Dimensione del nucleo | 25.4 × 25.4 × 22.7 mm | φ36×24,3 mm |
| Peso del nucleo nudo | 26±1,5 g | 28±1,5 g |
| Lenti ottiche | Fuso fisso atermico: 4.8/9.1/13/19 mm |
|
| Impatto | Mezza onda senoide, 40 g/11 ms, direzione di impatto X asse, 3 volte | 1500 g@0,4 ms |
| Vibrazione |
5.35g, Vibrazione casuale, 3 assi |
|
| Componenti dell'otturatore | Opzionale | |
| Adattabilità all'ambiente | ||
| Temperatura di funzionamento | -40°C~+70°C | |
| Temperatura di conservazione | -45°C~+85°C | |
| Umidità | 5% ~ 95%, non condensante | |
| Certificazione | RoHS2.0/REACH | |
Applicazioni industriali
Il modulo della telecamera termica iSE612 è ampiamente utilizzato nella visione industriale, nella lotta contro gli incendi e nel salvataggio, nella sorveglianza della sicurezza, nell'osservazione esterna, nella visione artificiale, nell'elettronica di consumo, ecc.
Il vostro fidato partner nel sensore a infrarossi
Profonda competenza tecnica
Con molti anni di esperienza nella ricerca, nello sviluppo e nell'applicazione della tecnologia dei sensori a infrarossi, abbiamo costruito forti capacità nella progettazione di chip, nella fabbricazione di wafer,imballaggio e sperimentazioneLa nostra solida base ci consente di fornire continuamente prodotti innovativi e affidabili che rispondono alle mutevoli richieste del mercato.
Focalizzato sull'innovazione e l'attuazione pratica nel sensore a infrarossi
Ci impegniamo a guidare le innovazioni tecnologiche nell'imaging termico, spingendo costantemente i confini in NETD, SWaP e temperatura di funzionamento.I nostri prodotti sono sempre all' avanguardia nelle applicazioni di sicurezza, monitoraggio industriale, sistemi intelligenti, e altro ancora.
Portfolio di prodotti diversificato
Sostenuto da attività di ricerca e sviluppo indipendenti e da molteplici percorsi tecnici,Offriamo una gamma completa di componenti di rilevamento a infrarossi, sia raffreddati che non raffreddati, che forniscono soluzioni su misura per una vasta gamma di settori..
Una validazione rigorosa dell'affidabilità garantisce l'assicurazione della qualità
Sostenuti da un solido sistema di gestione della qualità, i nostri prodotti sono sottoposti a molteplici procedure di prova durante tutta la produzione per garantire stabilità e affidabilità a lungo termine.
Servizi di supporto tecnico professionale e di sviluppo congiunto
Il nostro team di ingegneri lavora a stretto contatto con i team di ricerca e sviluppo e prodotti dei clienti per accelerare l'integrazione del sistema, migliorare l'efficienza e ridurre i tempi di commercializzazione.
Domande frequenti
1Qual è la differenza tra i rilevatori infrarossi non raffreddati e raffreddati?
Attualmente sono disponibili sul mercato due tipi di sensori di imaging termico a infrarossi, raffreddati e non raffreddati.
Il rilevatore IR non raffreddato funziona a temperatura ambiente.I rilevatori IR non raffreddati sono ampiamente utilizzati nei dispositivi portatili/manuali/mobili.
I rivelatori IR raffreddati sono confezionati in un'unità che li mantiene a una temperatura estremamente bassa, che deve essere supportata da un criofreddore.più costosi e meno affidabili dei sensori non raffreddatiTuttavia, i sistemi raffreddati sono incredibilmente sensibili e di solito funzionano con l'ottica a lunga lunghezza focale per raggiungere una missione a lungo raggio.
