Modulo termico 256x192 LWIR di infrarosso non raffreddato di ILC212 per la macchina fotografica termica di sicurezza
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xRisoluzione | 256x192 | Consumo di energia | 700mW |
---|---|---|---|
Ampiezza dello spettro | 8~14μm | Passo del pixel | 12μm |
NETD | ≤65 mK | Frame per secondo | 25Hz/30Hz |
Evidenziare | Modulo termico infrarosso non raffreddato di LWIR,Modulo termico infrarosso ILC212,il centro termico della macchina fotografica di sicurezza 256x192 |

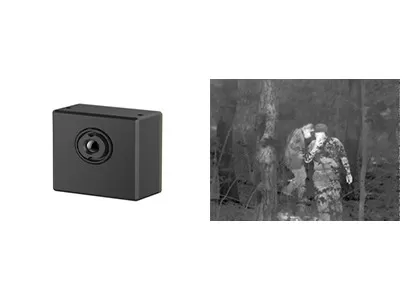

modulo termico infrarosso non raffreddato di iLC212 LWIR 256x192/12μm per la macchina fotografica termica di sicurezza
il modulo non raffreddato della rappresentazione di iLC212 IR integra il rivelatore infrarosso livellato del pacchetto del wafer di matrice del piano focale di 256x192/12μm (WLP) e può catturare lo spettro a onde lunghe di infrarosso (LWIR) che varia da 8 a 14μm.
Orientato per lo scambio-c completamente ottimizzato, il modulo termico della macchina fotografica iLC212 è progettato specialmente per quei clienti che ha requisiti rigorosi circa la dimensione, il peso ed il costo nell'area di sicurezza e di sorveglianza. dovuto il suo prezzo basso leggero e stesso miniatura di dimensione, il centro termico iLC212 notevolmente risponde alle esigenze del prezzo basso dei clienti ed accorcia il tempo ed i costi di sviluppo per loro.
Il iLC212 è molto adatto da essere integrato nelle videosorveglianze con la misura grandangolare e da vicino della temperatura, quali le macchine fotografiche, la macchina fotografica digitale, le macchine fotografiche della cupola, la macchina fotografica di scatola nascoste ecc.
- Applicazione completamente ottimizzata di scambio-c
- Adatto a macchine fotografiche termiche di varia sicurezza
- Una vasta gamma di applicazioni di registrazione di immagini termiche
- Basso consumo energetico
Modello | iLC212 |
Prestazione del rivelatore di IR | |
Materiale | Ossido non raffreddato del vanadio |
Risoluzione | 256×192 |
Dimensione del pixel | 12μm |
Risposta spettrale | 8μm ~14μm |
NETD | ≤ 65mK@F1.0 @25℃@50Hz |
Elaborazione di immagini | |
Video di Digital | RAW/YUV/BT656; Trasmissione video di sostegno USB2.0; Linea di parametro di sostegno di misura di temperatura |
Frame per secondo di Digital | 25Hz/30Hz |
Esposizione di immagine | Nero-caldo/bianco caldo/Pseudo-colore |
Algoritmo di immagine | Correzione di non uniformità (NUC) riduzione di rumore di immagine 3D (3DNR) 2D riduzione di rumore (DNS) Compressione della gamma dinamica (DRC) Potenziamento dell'EE |
Tempo di partenza | ≤3s |
Misura di temperatura | |
Gamma di temperatura di funzionamento | -10℃~+50℃ |
Gamma di misura di temperatura | -20℃~+150℃, espansione e personalizzazione della gamma di misura di temperatura di sostegno |
Accuratezza di misura di temperatura | ±3℃/±3% (prenda il più grande valore) @23℃±5℃; la distanza di misura della temperatura è 1.5m |
Misura regionale di temperatura | Il supporto tutta la misura della temperatura di area, ha prodotto il valore massimo di area, il valore medio minimo e del valore |
SDK | Windows/versione di Linux, raggiunge l'analisi della video corrente e grigio alla conversione della temperatura |
Interfaccia elettrica | |
Interfaccia esterna | connettore 30pin_HOURS Input di potere Video di Digital RS232-TTL/USB2.0 GPIO ecc. |
Comunicazione | RS232-TTL/USB2.0 |
Componente di espansione | Bordo di VPC |
Software del PC | |
ICC software | Controllo di modulo e video esposizione |
Centrale elettrica | |
Alimentazione elettrica | CC 3.3V±0.1V |
Dissipazione di potere | Stato di stabilità: 0.70W/3.3V @23±3℃ |
Proprietà fisica | |
Connettori | Modello esterno del connettore: DF40C-30DP-0.4V (51), (Ora-maschio) Modello accoppiamento del connettore: DF40C (2,0) - 30DS-0.4V (51), (Ora-femminile) |
Dimensione | 21mm×21mm×12.8mm (lente compresa di 3.2mm) |
Peso | 8.9g±0.5g (lente compresa di 3.2mm) |
Adattabilità ambientale | |
Temperatura di operazione | -40℃~+70℃ |
Temperatura di stoccaggio | -45℃~+85℃ |
Umidità | 5%~95%, senza condensazione |
Resistenza di vibrazione & di impatto | Impatto: semionda sinusoidale, 40g/11ms, 3 asse, direzione 6 Vibrazione: 5.35grms, asse 3 |
Certificazione | ROHS2.0/REACH |
Lente | |
Lente facoltativa | 3.2mm/F1.1, HFOV: 55.6±2.8°; Rivestimento: L'AR |
Il modulo di registrazione di immagini termiche iLC212 si applica al campo di sicurezza e monitoraggio, è adatto da essere integrato nella macchina fotografica, nella macchina fotografica digitale, nella macchina fotografica della cupola, nella macchina fotografica di scatola nascoste ecc.
1. Che cosa è registrazione di immagini termiche infrarossa?
La registrazione di immagini termiche infrarossa è un genere di metodo che utilizza la radiazione infrarossa e l'energia termica per riunire le informazioni sugli oggetti. Converte la radiazione infrarossa invisibile in immagine termica infrarossa visibile con distribuzione della temperatura della superficie dell'obiettivo. Gli oggetti differenti e perfino le parti differenti dello stesso oggetto hanno l'abilità differente di radiazione e forza infrarossa della riflessione.
2. Cui può l'immagine all'infrarosso essere usata per?
- Visione notturna
- Ricerca & salvataggio
- Prova non distruttiva
- Prevenzione epidemica
- Termografia
- Sicurezza & monitoraggio
- Lotta contro l'incendio
…
3. Che cosa è modulo di registrazione di immagini termiche?
Un modulo di registrazione di immagini termiche consiste solitamente di un rivelatore infrarosso, di un'elettronica infrarossa dell'hardware e della lente con software e l'algoritmo inclusi. È l'unità minima di un dispositivo di registrazione di immagini termiche.
